Как разобрать acer nitro 5

Как разобрать ноутбук Acer
Nitro 5 AN517-51-56YW

Сенсорная панель является компонентом качества работы для ноутбуков: она помогает пользователю быстро и эффективно управлять курсором. Неисправный тачпад ухудшает производительность ноутбука. Заменить сенсорную панель Acer Nitro 5 AN517-51-56YW можно быстро и легко. Все, что вам нужно, это отвертка с крестообразным шлицем (размер: PH1) и запасная сенсорная панель. Следуйте данной инструкции для замены сенсорной панели.

Используйте это руководство для замены оперативной памяти и твердотельного накопителя в Acer Nitro 5 AN517-51-56YW. Как правило, оперативную память можно заменить или обновить, чтобы решить проблемы с медленной загрузкой и снижением производительности ПК. Прежде чем перейти к замене оперативной памяти, обязательно проверьте страницу устранения неполадок.

Шаг 1 Нижняя крышка

Переверните ноутбук так, чтобы вентиляторы были направлены от вас.

Удалите двенадцать 6,7-миллиметровых винтов из нижней крышки с помощью отвертки Phillips #1.

Подденьте нижнюю крышку ноутбука с помощью пластиковой лопатки.

Шаг 2 Батарея

Отсоедините соединительный штекер , которым аккумулятор крепится к материнской плате.

Осторожно тяните за разъем, чтобы он не сломался.

Удалите два 4,7-миллиметровых винта с помощью отвертки Phillips #1.

Извлеките аккумулятор из ноутбука.

Перед сборкой убедитесь, что ваш ноутбук включен. Если он не запускается, убедитесь, что аккумулятор надежно подключен к материнской плате.

Шаг 4 Оперативная памать

Пальцами разъедините две металлические скобы по обеим сторонам оперативной памяти.

Извлеките карту, потянув прямо на себя.

Удалите два 2,9-миллиметровых винта из крышки твердотельного накопителя с помощью отвертки Phillips #1.

Перед заменой SSD убедитесь, что у вас есть совместимая замена SSD. Несовместимые твердотельные накопители приведут к неработоспособности компьютера.

Снимите крышку пластины SSD.

Осторожно вытащите SSD из разъема.

Вставьте новую флешку SSD в слот до щелчка.

Acer Nitro 5 AN517-51-56YW — это игровой ноутбук, который предлагает несколько впечатляющих характеристик для игр и развлечений. Он имеет 17,3-дюймовый Full HD дисплей, оснащен процессором Intel Core i5-9300H, который обеспечивает отличную производительность. В паре с 8 ГБ оперативной памятью и дискретной графикой NVIDIA GeForce GTX 1650 Ti с 4 ГБ собственной памяти, этот ноутбук способен обеспечить плавную игровую графику и высокую производительность.

Ноутбук также оснащен 512 ГБ SSD, который обеспечивает быстрые загрузку операционной системы и программ и скорость чтения и записи данных. Клавиатура имеет красную подсветку, что добавляет дополнительный стиль и позволяет комфортно играть в темных условиях. Acer Nitro 5 AN517-51-56YW обладает полноценными портами USB и HDMI для подключения дополнительных устройств, включая монитор или внешний жесткий диск. Он также имеет аккумулятор, который дает более четырех часов работы без подключения к электросети.

Научиться разборке Acer Nitro 5 AN517-51-56YW, понять принципы ремонта и диагностики можно на курсах в школе FIXIT. Обучиться можно с нуля, даже если вы никогда не занимались ремонтом ноутбуков. А если вы уже имеете базовые знания и навыки, то можете повысить квалификацию, научившись сложному ремонту плат и пайке BGA микросхем. Школа FIXIT предоставляет отличную возможность для всех желающих освоить и усовершенствовать навыки в ремонте Acer Nitro 5 AN517-51-56YW и других марок ноутбуков.

Как разобрать acer nitro 5

ПОЖАЛУЙСТА, ВНЕСИТЕ НАС В БЕЛЫЙ СПИСОК. Если бы не реклама, LaptopMedia не работала бы.
Наши статьи можно читать бесплатно, но оборудование в наших лабораториях — нет. Мы хотим быть максимально объективными и беспристрастными, и вы можете помочь нам сохранить нашу работу, добавив наши медиафайлы в белый список вашего блокировщика рекламы.

Acer Nitro 5 (AN515-57) — достойное устройство, которое можно настроить с помощью хорошего оборудования и по разумной цене. Разобрать этот ноутбук несложно, и в этой статье мы покажем вам, как это сделать.

Ознакомьтесь со всеми ценами и конфигурациями Acer Nitro 5 (AN515-57) в нашей системе спецификаций или узнайте больше в нашем подробном обзоре.

Асер Нитро 5

Асер Нитро 5

1. Снимите нижнюю пластину

Для снятия нижней панели необходимо открутить 11 винтов с крестообразным шлицем, после чего можно поддеть панель пластиковым инструментом – зажимы не слишком тугие, что значительно упрощает весь процесс.

2. Аккумулятор

Емкость аккумулятора составляет 57,48 Втч. единица

3. Память и хранилище

Устройство поставляется с двумя модулями SODIMM, и они могут поддерживать до 32 ГБ оперативной памяти DDR4 3200 МГц, и это улучшение (устройство прошлого года поддерживает оперативную память 2933 МГц). Варианты хранения выглядят хорошо для бюджетного игрового ноутбука. Есть два слота M.2 (с опцией RAID 0) — один предназначен только для дисков PCIe, а другой поддерживает диски PCIe и SATA. Мы рады видеть наличие обычного порта SATA, и это здорово, если вы хотите использовать большой жесткий диск для резервного копирования.

4. Система охлаждения

Решение для охлаждения основано на трех тепловых трубках. Самая толстая трубка используется совместно между ЦП и ГП, а две другие имеют обычный размер и охлаждают только процессор и графический чип соответственно. VRM и видеопамять охлаждаются двумя большими металлическими пластинами.

Ознакомьтесь со всеми ценами и конфигурациями Acer Nitro 5 (AN515-57) в нашей системе спецификаций или узнайте больше в нашем подробном обзоре.

Подробный обзор Acer Nitro 5 (AN515-56/57)

Популярность серии Nitro от Acer неоспорима. Основной причиной этого является тот факт, что эти устройства сочетают в себе достойное оборудование с разумной ценой. Acer Nitro 5 (AN515-57) является типичным примером того, что вы можете ожидать от нового ноутбука Nitro — каждый год ноутбуки обновляются. Ожидаемо улучшения для новых устройств происходят под оболочкой ноутбуков. Внешний вид этого конкретного устройства кажется (почти) неизменным по сравнению с тем, что мы видели в прошлый раз [. ]

ПОЖАЛУЙСТА, ВНЕСИТЕ НАС В БЕЛЫЙ СПИСОК. Если бы не реклама, LaptopMedia не работала бы.
Наши статьи можно читать бесплатно, но оборудование в наших лабораториях — нет. Мы хотим быть максимально объективными и беспристрастными, и вы можете помочь нам сохранить нашу работу, добавив наши медиафайлы в белый список вашего блокировщика рекламы.

Если вам интересно, как открыть Acer Nitro 5 (AN517-54), мы покажем вам, как это сделать с помощью этой статьи.

Ознакомьтесь со всеми ценами и конфигурациями Acer Nitro 5 (AN517-54) в нашей системе спецификаций или узнайте больше в нашем подробном обзоре.

Асер Нитро 5

Acer Nitro 5 (AN517-54)

Асер Нитро 5

1. Снимите нижнюю пластину

Чтобы снять нижнюю пластину, вам нужно открутить 12 винтов с крестообразным шлицем, а затем вы можете открыть пластину с помощью пластикового инструмента.

2. Аккумулятор

Емкость аккумуляторного блока составляет 57,48 Втч, и, возможно, это немного мало для большого 17,3-дюймового ноутбука.

3. Память и хранилище

Это устройство Acer имеет множество вариантов модернизации. В качестве памяти предлагается два модуля SODIMM, а в качестве хранилища — два порта M.2 и порт SATA для обычных твердотельных или жестких дисков.

4. Система охлаждения

Охлаждение обеспечивается тремя тепловыми трубками: одна большая используется совместно между процессором и графическим процессором, а две другие трубки меньшего размера предназначены исключительно для процессора и видеокарты. Кроме того, есть две охлаждающие пластины с сегрегациями.

Ознакомьтесь со всеми ценами и конфигурациями Acer Nitro 5 (AN517-54) в нашей системе спецификаций или узнайте больше в нашем подробном обзоре.

Главной особенностью игрового ноутбука Acer Nitro 5 является простота замены или добавления оперативной памяти благодаря легкодоступной панели в нижней части. Более старые модели 2019 года, на которых основано это руководство, оснащены панелью быстрого доступа в нижней части, позволяющей заменить оперативную память SODIMM. Если вы хотите немного повысить производительность, весь процесс увеличения объема оперативной памяти в вашем Acer Nitro 5 займет всего несколько минут.

Как увеличить объем оперативной памяти на вашем Acer Nitro 5

Оперативная память Crucial DDR4 SODIMM, которую мы здесь используем, доступна в виде модулей емкостью 8 ГБ. Пока ваш общий объем ОЗУ не превышает 32 ГБ (это максимальное значение для Nitro 5, которое, откровенно говоря, было бы излишним по сравнению с остальным оборудованием), вы должны быть в безопасности.

Никогда не помешает сделать резервную копию вашего ПК перед любыми обновлениями. Это может добавить несколько минут к общему времени обновления, но вы будете более чем благодарны в маловероятном случае, если что-то пойдет не так. Вы также можете попробовать один из лучших компьютерных наборов инструментов, в котором есть все необходимое для обновления.

Прежде чем начать, убедитесь, что вы не работаете в среде, полной статических помех. Если вас это вообще беспокоит, подумайте о приобретении антистатического браслета. Также убедитесь, что ваш Nitro 5 выключен.

После того, как вы настроите место, где нет статики, и у вас под рукой будут инструменты, мы можем начать процесс.

Найдите небольшую вентилируемую панель доступа в нижней части Acer Nitro 5.

Отвинтите единственную застежку крестовой отверткой.

Приподнимите панель пальцем или инструментом. Теперь вы должны увидеть одну планку оперативной памяти со свободным слотом над ней.

Совместите выемку на новой планке ОЗУ с выступом в слоте ОЗУ на ноутбуке. Благодаря конструкции SODIMM он будет скользить только в одном направлении.

Нажимайте на планку оперативной памяти под углом 45 градусов, пока штифты не исчезнут (или почти не исчезнут).

Нажмите на планку оперативной памяти, чтобы она зафиксировалась со щелчком. Маленькие металлические держатели с обеих сторон должны удерживать джойстик на месте, когда он вставлен правильно.

Вставьте съемную панель на место, убедившись, что все маленькие зубцы вставлены правильно. Вы должны услышать несколько щелчков, прежде чем он встанет на место должным образом.

Ввинтите крепеж с помощью крестообразной отвертки.

Теперь вы можете включить Nitro 5 и убедиться, что установленная вами оперативная память распознается системой.

Теперь вы должны увидеть общий объем установленной оперативной памяти в разделе «Характеристики устройства». Если он соответствует общему количеству установленных вами файлов, ваше обновление прошло успешно.

Восемь и четыре составляют 12 ГБ ОЗУ. Установка прошла успешно.

Наши лучшие аппаратные решения

Хотя это не единственный вариант для вашего Acer Nitro 5, оперативная память Crucial SODIMM, которую мы использовали в этом руководстве, надежна, относительно дешева и определенно совместима с вашим ноутбуком. Он соответствует оперативной памяти DDR4-2400, которая входит в стандартную комплектацию Nitro 5 2019 года, и доступен в виде модулей по 4 ГБ вплоть до комплекта на 32 ГБ с двумя модулями по 16 ГБ.

Совместимая оперативная память SODIMM: Crucial DDR4

Оперативная память Crucial не сломит бюджет, она определенно совместима с вашим Acer Nitro 5 и доступна в нескольких размерах, чтобы вы могли установить именно тот объем оперативной памяти, который вам нужен.

Одна из лучших особенностей Acer Nitro 5 — простота обновления ОЗУ и хранилища, что позволяет дольше поддерживать его актуальность.

Бюджетный игровой ноутбук: игровой ноутбук Acer Nitro 5 (2019 г.)

Если вы любитель компьютерных игр и хотите оставаться мобильным, Acer Nitro 5 — это недорогой способ получить производительность в разрешении 1080p. Дополнительное аппаратное обеспечение AMD — это бонус для тех, кто предпочитает держаться подальше от Intel и NVIDIA.

Дополнительное оборудование

Чтобы упростить процесс обновления и сделать его менее рискованным, рассмотрите возможность приобретения некоторых из этих доступных по цене инструментов для ПК.

Инструментарий ORIA для ПК (30 долл. США на Amazon)

Наличие подходящего оборудования для работы на ПК всегда значительно облегчит работу. Здесь вы получаете множество инструментов в переносном футляре.

Антистатический браслет Rosewill (9 долларов на Amazon)

Статическое электричество может повредить чувствительные детали ПК, поэтому устраните этот риск с помощью антистатического браслета. Закрепите его на запястье и пристегните к компьютеру для душевного спокойствия.

Мы можем получать комиссию за покупки по нашим ссылкам. Узнать больше.

Играйте в Microsoft Flight Simulator 2020 на ходу с этими игровыми ноутбуками

Вам не нужен настольный ПК, чтобы по-настоящему насладиться Microsoft Flight Simulator 2020. Мы собрали несколько прекрасных игровых ноутбуков, таких как великолепный Razer Blade 15, которые с радостью позволят вам подняться в небо без стола. .

Нужен ноутбук с клавиатурой с подсветкой? Эти варианты вас не разочаруют.

Существует множество ноутбуков с подсветкой клавиатуры, но какие из них лучше? Вот наши любимые.

Эти замечательные ноутбуки доступны с 32 ГБ оперативной памяти

Нужен ноутбук с большим объемом памяти, чем обычно, для работы в многозадачном режиме и ресурсоемких приложений? Все эти замечательные ноутбуки можно оснастить 32 ГБ ОЗУ.

Кейл Хант

Кейл Хант — штатный писатель Windows Central. Он фокусируется в основном на ПК, ноутбуках и аксессуарах, а также на развивающемся мире виртуальной реальности. Он заядлый геймер на ПК и многоплатформенный пользователь, и большую часть своего времени проводит либо за работой, либо за написанием статей о технологиях.

Мы подробно рассказали об Acer Nitro 5 AN517-54-77KG и даже рассмотрели руководство по обновлению оперативной памяти на Acer Nitro 5 AN517-54-77KG. Впрочем, пока многим будет интересен только апгрейд памяти, так как эта модель имеет накопитель на 1 ТБ. Некоторые из вас также могут захотеть увеличить объем хранилища.

Сегодня мы познакомим вас именно с этим процессом. Мы собираемся решить, как обновить хранилище на Acer Nitro 5 AN517-54-77KG.

Как обновить хранилище на Acer Nitro 5 AN517-54-77KG

Сколько у меня есть слотов? На какой объем хранилища я могу перейти?

К сожалению, мы не смогли протестировать эту конкретную модель, только модель из этой серии. Однако Acer, как и все производители, повторяет один и тот же внутренний дизайн на всех своих моделях. Сказав это, у нас, похоже, есть пустой слот PCIe NVMe SSD, а также 2,5-дюймовый слот SSD SATA.

Если вы собираетесь выбирать между двумя вариантами, мы настоятельно рекомендуем вам использовать дополнительный модуль твердотельного накопителя PCIe NVMe (форм-фактор m.2 — 2280). Мы рекомендуем вам обновить это устройство, потому что оно обеспечивает гораздо более высокую скорость чтения/записи (до 6 раз быстрее, чем обычный твердотельный накопитель), а цена при этом довольно схожа. Возможность приобрести Samsung 970 Evo Plus емкостью 1 ТБ примерно по той же цене, что и его аналог SATA SSD.

В любом случае вы можете обновить как доступный твердотельный накопитель PCIe NVMe, так и доступный твердотельный накопитель SATA (вы также можете разместить здесь жесткий диск, но это не рекомендуется). В этом случае вы можете увеличить объем до 1 ТБ в слоте NVMe и столько, сколько захотите, в слоте SATA SSD, хотя мы бы не рекомендовали намного больше 1 ТБ.

Как выполнить обновление?

Сначала убедитесь, что ваш AN517-54-77KG выключен. Не впадающий в спячку. Выключенный. Вам понадобится отвертка Philips и подглядывание, чтобы открыть ноутбук. Этот комплект должен сработать.

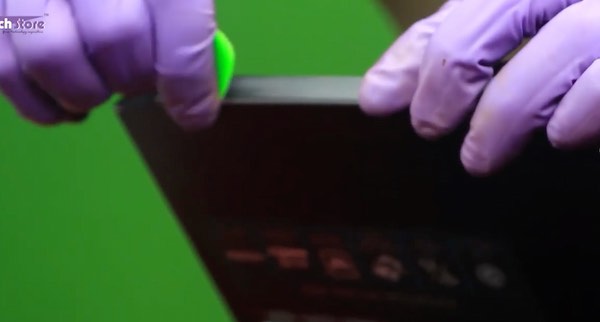

Шаг 2. Открутив винты, вы собираетесь открыть ноутбук. Начните спереди, так как это немного проще, потому что есть небольшой шарнир. Если вы не видите петли спереди, сделайте это с того места, где она есть.

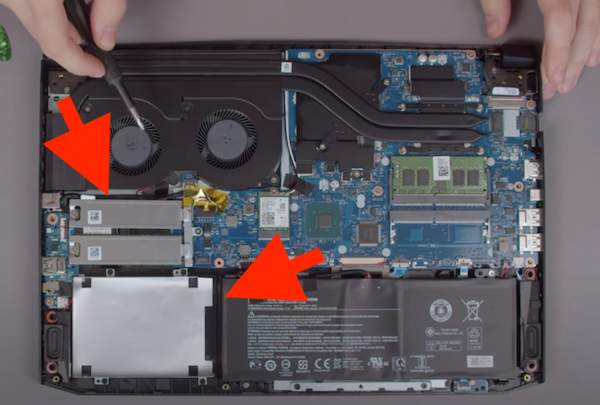

Шаг 3. Теперь, когда вы раскрыли внутренности своего ноутбука, вы должны увидеть два слота PCIe NVMe и 2,5-дюймовый слот для SSD. Рекомендуется отключить аккумулятор. Не очень необходимо, но если вы можете просто удалить ленту и отключить аккумулятор в качестве меры предосторожности. Вот как это должно выглядеть:

Шаг 4. Чтобы обновить слот PCIe NVME SSD — не забудьте получить правильный форм-фактор, как указано выше — вам нужно открутить пустой слот следующим образом:

Шаг 5. Вставьте слот NVMe на место, а затем снова установите металлическую крышку и закрутите ее на место. Теперь вы успешно обновили хранилище NVMe. Перейдем к SSD SATA Unit. Если вы не собираетесь делать это обновление, вы можете повторно подключить аккумулятор и снова установить крышку.

Шаг 6. Извлеките металлический отсек SATA и вставьте 2,5-дюймовый твердотельный накопитель SATA. Используйте винты, которые обычно идут в комплекте, чтобы правильно закрепить его на месте.

Шаг 7. Возьмите разъем, вставьте его в блок SSD и подключите его к внутренней схеме ноутбука, как показано ниже. Как видите, разъем находится рядом с нижним слотом PCIe NVME. Однако в вашей модели он может быть размещен в другом месте, поэтому обязательно найдите его. В любом случае вы должны подключить его, как показано на изображении, и он всегда находится рядом с отсеком SATA.

Шаг 8. Теперь, когда вы завершили обновление обоих типов хранилищ, снова подключите аккумулятор, закройте крышку, вкрутите винты и снова включите ноутбук. Вам нужно будет создать новые разделы для новых единиц хранения, но это еще одно быстрое и простое руководство.

Читайте также:

• Обзор Dell XPS 13 9300
• Обзор Asus proart pa279q
• Обзор Huawei Mate View GT
• Замена твердотельного накопителя Lenovo ideapad 120s 14iap
• Разборка ноутбука msi x370

Как разобрать acer nitro 5

Ремонт Acer AN515-42 после залития сладким или контакта с водой требуется незамедлительно. Последствия проявляются устрашающе быстро и могут быть катастрофическими. Особенно негативно на технику сказываются сладкие и солёные растворы – они быстрее разрушают микросхемы, чем обычная вода.

История Acer AN515-42 оказалось непростой – на ноутбук разлили что-то сладкое и липкое. Владелец попытался включить ПК, но не смог. Потом, техника просохла и всё-таки включилась, но, как и предполагалось, появились проблемы: тачпад стал плохо реагировать на касания, а кнопки залипали. Клиент принёс Асер к нам в Ремфон на комплексную чистку.

Что мы увидели внутри Acer Nitro 5

Для локализации проблемы, технику нужно разобрать. Как это не парадоксально, но чтобы добраться до клавиатуры, приступать нужно с задней части корпуса. Поэтому убираем винты и снимаем крышку.

Первичный осмотр показал:

• Кулеры забиты пылью, они похожи на войлок. С пролитой жидкостью это никак не связано – это результат длительной эксплуатации без чистки. Вентилятор во время вращения притягивает к себе большую часть микрочастиц внутри корпуса, которая там же и оседает. Со временем мелкие крупинки пыли скапливаются и выглядят в виде ворса. Всё, конечно, зависит от условий и активности эксплуатации, но в среднем такой слой пыли может скопиться за 2-4 года. Если кулеры не очистить – они не могут полноценно работать и охлаждать ноутбук, что может привести к сбоям в работе техники. Поэтому принимаем решение удалить загрязнение с охлаждающего элемента.
• Пыль скопилась на разъёмах. Здесь частички собираются, просачиваясь между щелями в корпусе. Её намного меньше, чем в кулере, но тоже имеет место быть.

Кстати, ещё один источник, через который внутрь может попадать пыль – клавиатура. Постепенно пыль забивается в клавиши и проводимость снижается – кнопки перестают реагировать. Чтобы избежать серьёзных последствий, нужно регулярно проводить чистку ноутбука от пыли. Доверять профилактические работы лучше профессионалам. Если разбирать ПК самостоятельно можно повредить какие-то элементы или нарушить последовательность сборки.

Профилактика такой же важный вопрос, как и ремонт Acer Nitro 5. К ней относится не только чистка от пыли, но и замена термопасты между кристаллом и радиатором, для лучшей термопроводимости. Выбирайте для такой задачи проверенные сервисные центры – можно предварительно почитать отзывы, чтобы доверить свою технику действительно профессионалам.

Последствия залития жидкостью

Чтобы добраться до клавиатуры, нам нужно извлечь плату управления. Для этого отключаем шлейфы, откручиваем винты и демонтируем её. Визуально, никаких протечек мы не обнаружили, значит плата не пострадала.

Далее движемся в сторону клавиатуры и тачпада. Снимаем крепёжную рамку клавиатуры, которая держится на пластиковых скрепках. Чтобы их разжать и снять, слегка нагреваем – так они становятся пластичнее. На пластине уже видны последствия контакта с жидкостью – местами наблюдаются белые разводы.

Снимаем пластину и замечаем следы липкой жидкости на обратной стороне клавиатуры. Извлекаем touchpad, клавиатурную рамку и саму клавиатуры. Залитые места локализованы в отдельные очаги и явно выделяются.

Чистка ноутбука Acer Nitro 5 после залития жидкостью

Ноутбук Acer Nitro был залит чем-то сладким и вязким, поэтому клавиатура восстановлению не подлежит – только полная замена. Подключаем новую в разобранном состоянии и проверяем каждую клавишу. Всё работает, значит можно браться за работу с другими элементами.

Тачпад пришлось разбирать и очищать от всего липкого. Процесс прошёл успешно, touchpad удалось оживить. Рамку мы также отмыли и тщательно очистили.

Когда последствия сладкой жидкости устранены, приступаем к очистке платы и вентиляторов от пыли.

На завершающем этапе проводим обратную сборку и ещё раз тестируем клавиатуру и тачпад. Да, всё работает. Ноутбук Acer Nitro 5 был чем-то залит, но нам удалось исправить ситуацию и спасти технику. Клиент остался доволен проделанной работой.

Сервисный центр Ремфон выполняет профилактические работы с ноутбуком, комплексную чистку и ремонт. Через наши руки прошло уже огромное множество техники, есть большое количество положительных откликов и благодарностей за нашу работу. Приходите по адресу: Москва, Тверская улица, 8к1 – мы поможем и вам!

Ремонт ноутбука Acer Nitro 5 AN515-51-71B5

Ремонт ноутбука Acer Nitro 5 AN515-51-71B5
Сломался Ноутбук Acer Nitro 5 AN515-51-71B5? Есть вопросы или проблемы?
Мы вам поможем! Задайте свой вопрос прямо сейчас!

Ремонт ноутбука:
Перепрошивка BIOS Acer Nitro 5 AN515-51-71B5
Замена клавиатуры и кнопок Acer Nitro 5 AN515-51-71B5
Замена модуля оперативной памяти Acer Nitro 5 AN515-51-71B5 (RAM)
Замена жесткого диска Acer Nitro 5 AN515-51-71B5 (проблема с винчестером, HDD)
Замена привода оптических дисков Acer Nitro 5 AN515-51-71B5 CD/DVD, BlueRay
Замена матрицы экрана Acer Nitro 5 AN515-51-71B5 (поменять дисплей монитора LCD)
Замена инвертора питания лампы подсветки матрицы Acer Nitro 5 AN515-51-71B5
Замена процессора Acer Nitro 5 AN515-51-71B5
Замена видеокарты Acer Nitro 5 AN515-51-71B5 (проблема с видеокартой)
Замена материнской платы Acer Nitro 5 AN515-51-71B5
Замена южного моста материнской платы Acer Nitro 5 AN515-51-71B5
Замена северного моста материнской платы Acer Nitro 5 AN515-51-71B5
Замена батарейки питания CMOS Acer Nitro 5 AN515-51-71B5
Чистка ноутбука Acer Nitro 5 AN515-51-71B5 (Перегрев ноутбука)
Замена термопасты системы охлаждения Acer Nitro 5 AN515-51-71B5
Замена вентилятора системы охлаждения Acer Nitro 5 AN515-51-71B5
Замена аккумуляторной батареи Acer Nitro 5 AN515-51-71B5
Ремонт внешнего блока питания Acer Nitro 5 AN515-51-71B5
Ремонт матрицы экрана Acer Nitro 5 AN515-51-71B5 (монитора, дисплея, LCD панели)
Ремонт материнской платы Acer Nitro 5 AN515-51-71B5 (полная разборка ноутбука)
Ремонт разъемов питания Acer Nitro 5 AN515-51-71B5
Ремонт разъемов звуковой платы Acer Nitro 5 AN515-51-71B5
Ремонт разъемов USB, RJ-45 Acer Nitro 5 AN515-51-71B5
Ремонт цепей питания Acer Nitro 5 AN515-51-71B5
Ремонт или замена контроллеров Acer Nitro 5 AN515-51-71B5
Ремонт инвертора питания лампы подсветки матрицы Acer Nitro 5 AN515-51-71B5
Ремонт залитого ноутбука Acer Nitro 5 AN515-51-71B5 (чистка, восстановление)

Запчасти для ноутбука:
Клавиатура Acer Nitro 5 AN515-51-71B5
Аккумулятор Acer Nitro 5 AN515-51-71B5
Зарядное устройство Acer Nitro 5 AN515-51-71B5
Матрица Acer Nitro 5 AN515-51-71B5
Блок питания Acer Nitro 5 AN515-51-71B5
Батарея Acer Nitro 5 AN515-51-71B5
Экран Acer Nitro 5 AN515-51-71B5
Материнская плата Acer Nitro 5 AN515-51-71B5
ОЗУ Acer Nitro 5 AN515-51-71B5
Корпус Acer Nitro 5 AN515-51-71B5
Петли Acer Nitro 5 AN515-51-71B5
Вентилятор (кулер) Acer Nitro 5 AN515-51-71B5

Шлейф матрицы для Acer Nitro 5 AN515-51

Описание Шлейф соединяющий материнскую плату и экран отвечает за передачу изображения. Если при открытии крышку картинка на мониторе переодически пропадает, появляются помехи или вертикальные полосы — то причина однозначно в нем. Для замены необходимо полностью разобрать корпус и крышку матрицы.

Купить качественный шлейф матрицы для Acer Nitro 5 AN515-51 (DC02002VR00) по отличной цене можно прямо на сайте.

Оказываем услуги по установке прямо в офисе (Типанова 34/1, Санкт-Петербург) от 2000р.

Быстро доставим в любую точку России.

Обязательно ознакомьтесь с информацией: ​Как оформить заказ? Как получить заказ? На что следует обратить внимание?

Как разобрать кулер acer nitro 5

Статья о том, как заставить ноутбук не шуметь кулерами.
А еще о том, как починить вентилятор ноутбука даже если он кажется неремонтопригодным.

Эта статья является продолжением моей же статьи Как разобрать ноутбук Toshiba
В прошлый раз я рассказал о том, как разобрать этот ноут и как почистить от пыли его систему охлаждения. Не касался я только лишь вопроса профилактики самого кулера. И вот почему – многие производители ноутбков считают что вентиляторы в этих самых ноутбуков не должны ремонтироваться, а должны просто меняться на новые. А что делать, если СЦ говорит, что кулер будет ехать пару-тройку месяцев? Жить без ноута или мучаться от дребезга и визга вентилятора? Нафиг! – если есть руки, немного отверток и смазка, то этот ужас можно победить 🙂

Итак поехали (вам не надоело, что в каждой моей статье есть это «итак»? (-: )!

Для начала добираемся до самого кулера (см. предыдущую статью), сдираем с кулера наклейку, чтоб капнуть масла на подшипник и. обламываемся 🙂 Никакой дырки нет. Видите эту медяху прям в центре кулера – это крепление внутренностей (обвязка мотора, индуктор и сглаживающие конденсаторы, поставленные на выходах драйверов обмоток), но нифига не подшипник.

Поогорчавшись немножко снимаем полностью весь блок охдажления. Убеждаемся в том, что просто так кулен нам достать – он в дырку сверху не пролазиет 🙂 И вообще, дырка сверху не для этого – она для забора вентилятором воздуха.

Придется расковыривать. Для этого сложного а варварского процесса нам понадобится шлицевая отверточка.
На тошибе все просто – там развальцованые заклепочки, которые легко выгибаются, а при сборке загибаются обратно.

После того, как справились с крышкой, можно просто потянуть за кулер и снять крыльчатку со штоком:

Ну а потом все просто – берем не очень жидкую смазку (у меня специальная — особо чистая и электронепроводящая) типа солидола, и смазываем шток:

Ну и после этого собираем все обратно.

На всякий случай после того как все собрал, я погонял минут 40 ноутбук на эвересте (тест стабильности системы), чтоб убедиться в том что все действительно хорошо.
Температура нагрева не изменилась (55-60 градусов), а вот ужасные звуки издаваемые кулером ноутбука больше не слышны.

Вентиляторы охлаждения в компьютерах — это обычные бесколлекторные электродвигатели с насаженной на вал крыльчаткой, которая при вращении создаёт поток воздуха. Вал установлен на втулке или подшипнике — эти детали обеспечивают плавное движение. Они заправлены смазкой с завода, но со временем смесь густеет и пересыхает, что приводит к повышенной вибрации, постороннему шуму и износу.

Когда смазывать кулер

Лучше всего делать это, как только шум появился, чтобы не допустить износа. Своевременная смазка кулера легко вернёт его в рабочее состояние. А вот если замешкаться, то от назойливого гула спасёт только замена вентилятора.

Также для профилактики кулер желательно смазывать при чистке от пыли вместе с заменой термопасты, когда при разборке к нему есть свободный доступ.

Чем смазать кулер

Для этого годится почти любая не очень густая и в то же время не слишком жидкая смазка. Подойдёт универсальная силиконовая, машинное масло для бытовой техники, ЦИАТИМ‑201, вазелин или автомобильное моторное масло.

А вот подсолнечное, оливковое и любое другое съедобное масло использовать ни в коем случае нельзя: оно быстро пересохнет и только ухудшит состояние вентилятора. Не берите и универсальное средство WD‑40, поскольку оно не является смазкой и совершенно не предназначено для подобных целей.

Как смазать кулер

1. Приготовьте всё необходимое

• Отвёртка;
• пинцет;
• нож;
• паяльник;
• мягкая кисточка;
• ватные палочки;
• влажные салфетки;
• нитки;
• шприц;
• спирт;
• смазка.

2. Извлеките кулер

В зависимости от устройства процесс извлечения вентилятора будет иметь особенности. Но в любом случае потребуется разборка компьютера, что приведёт к потере гарантии на обслуживание. Имейте это в виду.

Из компьютера

В стационарных моделях достаточно отключить питание, снять боковую крышку, а затем отсоединить кабель кулера, выкрутить отвёрткой крепёжные винты и аккуратно достать вентилятор. Больше подробностей можно найти в нашей инструкции по очистке компьютера от пыли.

Из ноутбука

В портативных ПК не обойтись без полной разборки. Это довольно нетривиальная задача, особенно для тех, кто делает такое впервые. Лучше всего найти на YouTube инструкцию конкретно для вашей модели и внимательно изучить.

Общий алгоритм такой: вытаскиваются аккумулятор, оперативная память, накопитель, после чего снимается задняя крышка. Обычно этого достаточно для доступа к кулеру. Но в редких случаях придётся демонтировать ещё и переднюю панель. Нюансы процесса ищите в нашей инструкции по устранению пыли из ноутбуков.

3. Очистите кулер снаружи

Когда вентилятор будет извлечён, первым делом необходимо привести его в порядок. Для этого смахните пыль с корпуса и лопастей мягкой кисточкой, а затем протрите всё начисто влажными салфетками или ватными палочками, смоченными в спирте.

4. Разберите кулер

Для смазки вентилятора нужен доступ к его валу. В зависимости от конструкции его можно получить разными способами. В самом простом случае достаточно отклеить стикер, а в самом сложном придётся повозиться со снятием крыльчатки или высверливанием отверстия, куда можно будет капнуть смазку.

На компьютере

Разборный кулер

Стандартный обслуживаемый вентилятор легко разобрать. Понять, что у вас именно такой, просто: переверните его крыльчаткой вниз и аккуратно подденьте острым ножом наклейку по центру корпуса. Если под ней есть резиновая заглушка, вам повезло.

Кадр: Murk Power / YouTube

Снимите эту пробку, подковырнув тонкой отвёрткой или иглой. Перед вами окажутся вал и втулка, которые можно смазать через отверстие.

Кадр: Murk Power / YouTube

Если крыльчатка вращается свободно, достаточно просто обработать вал. Если же кулер запинается, сначала нужно вычистить остатки старого, засохшего средства. Для этого аккуратно подденьте и снимите стопорную шайбу (белое разрезанное колечко), после чего вытащите крыльчатку вместе с валом.

Затем уберите скопившуюся грязь смоченной в спирте ватной палочкой и влажными салфетками.

Неразборный кулер

У вас именно такой, если под его наклейкой нет никакого намёка на съёмную пробку. Но это не значит, что кулер нельзя разобрать! Существует как минимум три способа.

Кадр: TopTenVideo / YouTube

Крыльчатку можно снять, выдавив из подшипника. Для этого переверните кулер, а затем, аккуратно и равномерно надавливая на лопасти поближе к центру, попытайтесь вытолкнуть деталь, чтобы открыть доступ к втулке для смазки. Здесь важно чувствовать нажим и не перестараться, чтобы не сломать лопасти. Если не получается, лучше воспользоваться другим методом.

Кадр: ZAG PC / YouTube

Ещё вариант, который чаще всего применяют для кулеров видеокарт, — сдёргивание крыльчатки. Сделайте из крепких ниток три петли и наденьте их на лопасти вентилятора, равномерно распределив по кругу. Сложите концы в один пучок и аккуратно потяните за него, слегка покачивая деталь из стороны в сторону и одновременно придерживая корпус. В первый раз элемент снимается с довольно большим усилием, но в последующие будет легко.

Кадр: Nitroxsenys / YouTube

Третий способ добраться до втулки — это высверливание отверстия в корпусе. Подойдёт, если вы не хотите или не можете снять крыльчатку. В таком случае возьмите сверло диаметром 1–1,5 миллиметра и, поставив его по центру с обратной стороны кулера, проделайте отверстие в пластике. Можете воспользоваться шуруповёртом, но очень аккуратно. Лучше попробовать вручную: сверлить там совсем немного.

На ноутбуке

Разборный кулер

В некоторых ноутбуках применяют кулеры с разборной конструкцией. Их легко распознать по винтам на крышке. Если у вас такой, выкрутите держатели отвёрткой, снимите верхнюю панель и просто вытащите крыльчатку.

Неразборный кулер

Часто миниатюрные кулеры делают неразборными. Вместо винтов используются пластиковые заклёпки, а крыльчатка не снимается просто так. В таком случае аккуратно срежьте пластиковые детали острым ножом и приподнимите верхнюю крышку, поддев тем же инструментом или тонкой отвёрткой.

Кадр: INERTICO Service / YouTube

Для снятия вала переверните вентилятор и пинцетом надавите на края круглого основания крыльчатки.

5. Нанесите смазку

Теперь, когда есть доступ к валу и втулке (подшипнику), можно смазать трущиеся поверхности. С помощью шприца или иным способом нанесите на детали по одной‑две капли средства. Покрутите крыльчатку, чтобы смазка разошлась по поверхностям, и добавьте ещё буквально одну каплю.

6. Соберите кулер и установите на место

На компьютере

Разборный кулер

На обслуживаемом кулере вставьте в корпус резиновую пробку, протрите пластик вокруг неё смоченной в спирте салфеткой, чтобы обезжирить, и верните на место наклейку. Если стикер не прикрепляется или повредился, его можно заменить кусочком хорошего скотча или изоленты.

Установите вентилятор в системный блок, вставьте разъём питания и прикрепите крышку.

Неразборный кулер

Если выдавливали или сдёргивали крыльчатку на необслуживаемом кулере, то её достаточно просто вернуть на место. Она удерживается магнитом, поэтому не выпадет, даже если вставляется довольно легко.

Кадр: TopTenVideo / YouTube

Если не трогали крыльчатку, а высверливали отверстие в корпусе, то протрите область вокруг дырки спиртом и заклейте скотчем или изолентой.

Верните кулер на место, подключите разъём питания и закрепите боковую крышку системного блока.

На ноутбуке

Разборный кулер

Вставьте на место крыльчатку с валом, прикройте конструкцию верхней крышкой и зафиксируйте её крепёжными винтами.

Установите вентилятор в ноутбук и соберите устройство.

Неразборный кулер

Установите крыльчатку в подшипник и проверьте, чтобы она свободно вращалась. Верните на место верхнюю часть корпуса, совместив срезанные штифты с отверстиями в крышке и защёлкнув их. Очистите паяльник, разогрейте его и слегка расплавьте штифты, чтобы сделать подобие заклёпок.

В один из дней кулер моего ноутбука стал неприятно шуметь, явно указывая на то, что ему что-то мешает. Температуры в нагрузке, кстати, стали выше. Даже прослушивание онлайн-радио заводило «трещотку» почти на полную катушку. Промедление стало бы губительным для моего ПК.

Разобрал, вытряхнул мусор, счистил всю пыль с радиатора. Ничего лопастям не мешало. Для подтверждения подозрений прокрутил лопасти кулера — да, бьет внутри. Попытка поднять крыльчатку не увенчалась успехом, так как её что-то держит. В надежде, что у основания кожуха вентилятора находится ось со стопорным кольцом, снял наклейку. Разочарованию не было предела — впрессована металлическая заглушка.

Выхода было два:

• высверлить заглушку
• выплавить отверстия в пластиковой верхушке, где находятся лопасти

Приглядевшись к этой самой верхушке стало понятно, что на ней, также, находится наклейка. Подковырнув её моему взору предстали три отверстия, вполне вероятно, для смазывания. Набрал машинное масло в аптечный шприц закачал его туда.

Выждал пару минут, заново прокрутил кулер — стук пропал.

Всегда для таких манипуляций использую машинное масло от швейных машин. Лучше, если оно будет от промышленных агрегатов — оно выдерживает огромный ресурс и нагрузки.

На этом все. Всем Спасибо за внимание!

Все содержащиеся на настоящем Сайте сведения носят исключительно информационный характер. Не является ни научным, ни просветительским, ни научно-просветительским ресурсом.Администрация сайта не несет ответственности за неблагоприятные последствия, а также за любые убытки, вред , причиненные вследствие ограничения доступа, либо вследствие посещения Сайта и использования размещенной на Сайте информации, включая, но не ограничиваясь, любыми убытками, нанесшими ущерб Вашему компьютерному или иному оборудованию.

Этот сайт использует сервис веб-аналитики Яндекс.Метрика, предоставляемый компанией ООО «ЯНДЕКС», так же LiveInternet и прочие (далее — Партнеры).

Все сервисы использует технологию “cookie” — небольшие текстовые файлы, размещаемые на компьютере пользователей с целью анализа их пользовательской активности.

Собранная при помощи cookie информация не может идентифицировать вас, однако может помочь нам улучшить работу нашего сайта. Информация об использовании вами данного сайта, собранная при помощи cookie, будет передаваться партнерам и храниться на их сервере в ЕС и Российской Федерации. Партнеры будут обрабатывать эту информацию для оценки использования вами сайта, составления для нас отчетов о деятельности нашего сайта, и предоставления других услуг. Партнеры обрабатывают эту информацию в порядке, установленном в условиях их использования.

Добрый день всем. Решил заменить термопасту на ноутбуке Acer Nitro 5 AN-515-52. То, что было на процессоре с покупки, мне абсолютно не понравилось. Кулеры мощные, а проц плохо охлаждается. Сперва грешил на пыль, но, разобрав, увидел практически идеальные кулеры. Вопрос: слетает ли гарантия при замене термопасты, и, если слетает, есть ли возможность заменить ее без потери гарантии? Процессор Intel Core i7 8750h, 6 ядер.

Самостоятельная замены термопасты лишит вас гарантии, чтоб её не потерять обратитесь за данной услугой в авторизованный СЦ.

Впрочем, скрыв ноут вы уже остались без гарантии, так что меняйте 🙂

Acer не ставит пломбы и разрешает доукомплектовывать оборудование

Для частичного апгрейда есть специальные отсеки. Вскрытие «основного» корпуса ноута любого производителя ведёт к потере гарантии, а без этого невозможна замена термопасты.. И пломбы вовсе не обязательны, опытный мастер в СЦ сразу выявит следы вскрытия.

по характерному отсутствию хруста фиксатора резьбы

Вы вообще пользовались продукцией Acer? У половины моделей одна крышка без отсеков под накопитель или оперативную память, которую производитель никак не запрещает снимать и доукомплектовывать

которую производитель никак не запрещает снимать и доукомплектовывать

Только в условиях СЦ и никак иначе. Самостоятельная разборка автоматом лишает гарантии !

Господи, владею нитро серией, прихожу в сц, говорю что хочу вставить ssd, у меня в комплекте шлейф для него, узнаю могу ли сделать это сам без потери гарантии, на что они отвечают, что все манипуляции аккуратно произвести можно, какой вы упертый

Господи, владею нитро серией, прихожу в сц, говорю что хочу вставить ssd, у меня в комплекте шлейф для него, узнаю могу ли сделать это сам без потери гарантии, на что они отвечают, что все манипуляции аккуратно произвести можно, какой вы упертый

Официальный ответ поддержки Acer вас устроит ?

Мой вопрос : Хочу после покупки произвести самостоятельный апгрейд этой модели, увеличить оперативную память и поставить другой SSD.
Не лишит ли меня это гарантии ?

Ответ : Апгрейд
Реагирование По Email (Техническая поддержка Acer Глеб) (02/24/2021 12:15)
Добрый день.
Благодарим вас за обращение в техническую поддержку Acer.
Лишит.
В гарантийный период самостоятельно вскрывать ноутбук нельзя,это приведёт к потере гарантии.
С уважением,
Техническая поддержка Acer Глеб

Читайте также:

• Lenovo thinkpad x1 presenter mouse обзор
• Hp 2035 замена ролика захвата
• Hp 2727nf не сканирует
• Apple tv пропадает звук
• Dell xps 13 2020 обзор
