Как снимается вентилятор с кулера

Как снять кулер с процессора: пошаговая инструкция

Для того, чтобы снять кулер с процессора, например, для чистки или апгрейда, вам не понадобится полная разборка компьютера и специальные инструменты, за исключением термопасты. CHIP расскажет, как все сделать самостоятельно за пару минут.

Настольный компьютер нуждается в периодической профилактике, например, чистке от накопившейся пыли или замене комплектующих, в том числе самого кулера или процессора. CHIP расскажет как снять кулер с процессора, почистить его и затем правильно установить на место.

Осмотр и предосторожности

Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности. Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза. Кроме того, многоканальные наушники и колонки, подключаемые к аудио разъемам 7.1 не всегда внятно обозначены, поэтому либо сфотографируйте текущее расположение штекеров, либо подпишите, какой из них к какому цвету подключен. После такой подготовки можно смело отключать питание и отсоединять от ПК штекеры.

Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.

Снимите с ПК левую боковую крышку (если смотреть на ПК) и положите его лицевой стороной вправо. Так вам будут лучше доступны устройства, которые понадобится снять перед демонтажем кулера. Осмотрите внутренности компьютера и определите, что есть что. Ближе всего к вам располагается видеокарта, за ней — непосредственно кулер процессора, а справа от CPU — оперативная память. Если в вашем ПК использовалась отдельная аудиоплата или плата видеозахвата, то они обычно располагаются в самых нижних слотах PCI Express и их снимать не обязательно, т.к. они не будут мешать процессу извлечения.

Кроме того, запомните, от какого оборудования куда идут провода, чтобы при обратной сборке подсоединить их на место. Обычно это провод дополнительного питания процессора, провод кулера CPU и провод дополнительного питания видеокарты.

Извлечение мешающих компонентов

Для начала необходимо отключить провода питания процессора и видеокарты. Затем расфиксируйте защелки и отвинтите винт, удерживающий металлическую планку видеокарты. Для того, чтобы вытащить графический адаптер, под самим модулем нащупайте справа пластиковый фиксатор и нажмите на него (или сдвиньте вправо). Теперь видеокарту можно спокойно извлечь из слота PCI Express.

После этого нужно аккуратно извлечь из слотов все планки оперативной памяти. Для этого в верхней части каждой из них нажмите на рычажок от планки вниз. Модуль приподнимется, после чего его можно вытаскивать. Чтобы при обратной сборке его поставить на место, аккуратно вставьте в паз сначала его нижний край, выровняйте почти горизонтально и надавите на планку памяти до щелчка. Верхний фиксатор сам должен защелкнуться.

Настал момент выяснить, как снять вентилятор с кулера процессора. Отсоедините провод питания кулера и затем аккуратно поддев пружинки, удерживающие вентилятор, снимите его с радиатора. Теперь фиксаторы радиатора получили свободный доступ.
Лопасти вентилятора, если они имеют сильное загрязнение поверхности, протрите смоченной водой поролоновой губкой. Если радиатор и место вокруг процессора сильно загрязнены пылью, пропылесосите их с применением ворсистой щетки.

Снимаем кулер с процессора

Эта процедура не сложная и заключается либо в снятии металлического замка, либо в повороте и вытаскивании пластиковых защелок. В последнем случае верхние шляпки пластиковых штырьков нужно поворачивать против часовой стрелки и вытаскивать вверх. Ниже мы расскажем, как снять кулер с процессора на защелках. Такие конструкции используют как для процессоров AMD, так и Intel.

После того, как радиатор будет снят с процессора, необходимо аккуратно очистить соприкасаемые поверхности процессора и радиатора от остатков старой термопасты и нанести на верхнюю часть процессора тончайший ровный слой новой термопасты. Теперь вы знаете, как правильно установить кулер на процессор.

Обратная сборка

В этой части речь пойдет о том, как установить кулер на процессор. Поставить кулер на процессор не так-то легко, т.к. нужно ровно совместить площадки радиатора и CPU. Очень важно, чтобы термопаста была наложена ровным тонким слоем. Тогда при надавливании на кулер она практически не будет выдавливаться по краям.

После того, как все встанет на нужное место, закрепите радиатор защелками на материнской плате. Прикрепите к нему вентилятор, защелкнув соответствующие прижимы. Какой стороной ставить кулер на процессор укажет стрелочка на одной из граней вентилятора.

Подключите провод питания кулера. Перепутать контакты невозможно, т.к. колодка имеет асимметричные направляющие.
Установите в соответствующие слоты планки оперативной памяти и видеокарту. Подключите кабели питания видеокарты и процессора. Проверьте, все ли подключено и закройте крышку корпуса ПК. На этом процедура снятия и установки кулера закончена. Подключайте периферию к соответствующим разъемам и наслаждайтесь обновленным кулером и улучшенным термоконтактом кулера с CPU.

Для наглядности посмотрите короткое видео с процедурой снятия кулера с CPU.

Читайте также:

• Собираем компьютер сами: три варианта конфигурации от CHIP
• Собираем игровой компьютер: недорогой, но мощный

Как снять вентилятор с процессора на защелках

Мощный процессор это комфорт и удобство при использовании компьютера. Случается так, что при покупке компьютера или ноутбука люди неверно выбирают CPU, который медленней, чем необходим для решения их задач. Случается это обычно из-за экономии и надежде на дальнейший апгрейд компьютера (когда деньги будут), или же просто из за недостатка знаний. Но даже если был куплен топовый CPU, то за несколько лет он успевает морально устареть, и производительности процессора уже не хватает для решения возлагаемых на него задач. В этом случае можно сделать upgrade компьютера: заменить процессор. В этой статье расскажем о том, как снять кулер и заменить процессор в обычном настольном компьютере (desktop системе). Такой upgrade ноутбука довольно сложен, а порой и вовсе невозможен. Даже если Ваша модель notebook’а позволяет такой апгрейд, то инструкцию по замене CPU именно для Вашей модели необходимо найти в сети.

Процедура замены процессора в целом проста и незатейлива:
0. Отключить питание от системного блока! Отключить от него все провода!
1. Открыть системный блок;
2. Снять кулер с CPU;
3. Открыть socket с процессором;
4. Заменить процессор;
5. Закрыть socket;
5. Нанести слой термопасты на новый процессор;
6. Установить кулер.

Как открыть системный блок: делается это обычно откручиванием нескольких винтов по периметру задней панели системника. Современные модели корпусов всё чаще используют винты с накатанной головкой, для выкручивания которых даже не требуется отвёртка. Не спешите выкручивать все винты! Скорее всего, имеется возможность снятия только одной боковой крышки, за которой открывается полный доступ ко всем компонентам системного блока. Для того, чтобы снять боковину (или весь кожух), необходимо чуть сместить их в направлении от передней/лицевой панели к задней стенке (буквально на 1 сантиметр). После чего снимаемый элемент легко отделится от шасси. Так, с корпусом справились… Положите его на бок, чтобы было удобней работать.

Как снять кулер: на этом шаге возможно множество вариаций. Всё зависит от установленной модели кулера. Обычно способ демонтажа должен стать понятен после визуального смотра. Рекомендуем производить эти операции на достаточно свободном пространстве, где можно без помех повернуть весь корпус компьютера в более удобное положение.

Дополнительно обратим внимание только на то, что между радиатором и процессором должен быть слой термопасты, которая могла уже засохнуть, в результате чего CPU и радиатор могут немного склеиться – в этом случае после откручивания (отстёгивания) кулера необходимо применить некоторое усилие при его снятии. Дополнительно можно попробовать чуток повернуть радиатор относительно процессора — так бывает легче отклеить кулер. Если термоинтерфейс не засох, то он очень пачкается – учтите этот момент и имейте под рукой тряпку или салфетки для рук.

Как снять процессор: необходимо освободить его из сокета, путём поднятия рычага, прижимающего или сам процессор (Intel) или зажимающего его ножки в отверстиях с контактами (AMD). Будьте осторожны с извлечённым CPU – не следует ронять его. В случае падения CPU без ножек на мягкий пол ничего страшного произойти не должно – процессор сломаться не должен. В случае наличия ножек на нижней его стороне – они могут погнуться и Вам придётся их выпрямлять. Если же уронить процессор на кафельный или гранитный пол, то вполне вероятен скол подложки кристалла, содержащей сотни тончайших проводников. В последнем случае процессор можно выбросить – его уже не восстановить. В общем – будьте аккуратны!

После того, как Вы заменили процессор, необходимо нанести на него тонкий слой термопасты (на поверхность, контактирующую с радиатором) и установить кулер. Учтите, что мощные процессоры обычно имеют значительное тепловыделение и должны охлаждаться соответствующим кулером во избежание перегрева и выхода из строя. Современные CPU, конечно, оснащены датчиками температуры и могут снижать своё энергопотребление (и нагрев), но это происходит за счёт снижения быстродействия… а Вы ведь заменяли процессор на более мощный для повышения скорости! Завершающим этапом не забудьте подключить питание кулера к соответствующему разъёму на материнской плате (CPU_Fan), закрыть корпус системного блока и завернуть на место винтики, открученные на первом шаге.

Оставьте комментарий Некоторые комментарии (на усмотрение администрации сайта) будут оплачены по ставке $1.0/1000 символов (без пробелов). Нет доступа. Возможно, Вы не авторизованы или находитесь в режиме «Только чтение».

В процессе эксплуатации компьютера на его внутренних частях скапливается большое количество пыли. Несколько работающих вентиляторов (например, на процессоре, видеокарте) обеспечивают попадание пыли в самые труднодоступные места. Чтобы проверить состояние процессора, обновить термопасту или просто вычистить пыль, необходимо для начала снять вентилятор с процессора.

• Как снять вентилятор с процессора
• Как снять вентилятор
• Как поменять кулер на процессоре

В работе процессор потребляет много электрической энергии, она превращается в тепло, и процессор нагревается. Чтобы не допускать излишнего нагревания, процессор оснащается мощным радиатором. Радиатор состоит из множества тонких параллельных пластин и вентилятора, который прогоняет поток воздуха сквозь пластины. Поток воздуха охлаждает пластины, а значит, и процессор.

Чтобы почистить пыль на внутренней части радиатора или открыть доступ к процессору, необходимо снять вентилятор. Для этого отключите все внешние кабели и питание от системного блока компьютера. Положите системный блок на бок в достаточно освещенном месте, так с ним будет удобнее работать. Снимите боковую крышку с системного блока вашего компьютера. Обычно крышка держится на винтиках или защелках. Раскрутите винты и сдвиньте крышку назад. Она проедет по пазам каркаса и снимется.

Найдите вентилятор процессора. Стандартно в корпусе компьютера три вентилятора: в блоке питания, на видеокарте, на процессоре. До вентилятора блока питания добраться сложно. Не перепутайте вентилятор на видеокарте с вентилятором на процессоре. Видеокарта — почти всегда самая верхняя плата, которая торчит из разъема в материнской плате. Поэтому когда вы положите системный блок, центральный вентилятор будет располагаться горизонтально.

Определите тип крепления вентилятора. Определить его можно на внешний вид: либо это винты, либо крепление в виде защелки. Аккуратно раскрутите винты, если вентилятор крепится на них. Подберите подходящую к размерам шляпок винтов отвертку, чтобы не сорвать прорезь. Раскрутите винты, обычно их 4. Отстегните крепления в виде защелок, если вентилятор крепится на них. Поднимите одновременно два металлических или пластиковых рычага, если крепление устроено иначе. Аккуратно отделите вентилятор от радиатора.

Мы приготовили пошаговую инструкцию, в которой расскажем, как разобрать и почистить от пыли кулеры, установленные в компьютере или в ноутбуке. Но если вы не уверены в своих силах это могут сделать эксперты техники сервисного центра PCshop.UA.

Как почистить вентилятор в компьютере

Также желательно иметь баллончик со сжатым воздухом или пылесос, с подключением трубки в обратную сторону – на выдувание. Ну и естественно отвертку для разборки компьютера и снятия вентиляторов.

Прежде чем приступить к разборке компьютера, необходимо отключить его от электросети, отсоединив питающий шнур от системного блока. Также рекомендуется вытащить разъемы от других элементов системы (монитора, локальной сети, дополнительных аудио и видеоустройств). При этом необходимо запомнить или зарисовать существующую схему взаимных подключений для облегчения сборки.

В большинстве случаев в системном блоке имеется несколько разновидностей воздухонагнетающих устройств: кулер процессора, один или несколько вентиляторов внутри корпуса, охлаждающие пропеллеры на видеоадптере и вентилятор на блоке питания. В зависимости от назначения и места установки очистка имеет свои особенности.

Как снять кулер на процессоре, блоке питания и видеокарте

Для доступа к вентилятору видеоадаптера лучше всего вытащить его из PCI-разъема и уже на столе приступить к его разборке и чистке. Остальные вентиляторы, расположенные на стенках системного блока, снимаются без особых проблем, так как они закреплены к корпусу болтами или специальными легкосъемными фиксаторами. Перед профилактикой их также необходимо отключать от разъемов питания.

Как разобрать и смазать вентилятор в компьютере

Несмотря на то, что при беглом осмотре вентилятор кажется неразборным, он довольно просто разбирается. Для этого необходимо:

1. при помощи тонкого ножа или скальпеля поддеть и снять резиновую заглушку, которая обычно находится под этикеткой;
2. снять стопорное кольцо;
3. аккуратно вставить в прорезь стопора кончик ножа и приподнять одну из сторон кольца;
4. снять специальные резиновые заглушки, защищающие внутренний механизм устройства от масла.

Как собрать кулер

После этого необходимо подключить снятые ранее разъемы и, проверив правильность соединения, включить компьютер. Если все сделано правильно, вы сразу же почувствуете результат – работать компьютер станет намного тише.

Как почистить вентилятор в ноутбуке

Ноутбуки являются еще более компактными устройствами с высокой плотностью компонентов. При этом, чтобы добраться до кулера, необходимо снимать некоторые узлы, что для неподготовленного человека довольно сложно и очистку вентилятора лучше всего доверить специалисту. Но если вы уверены в своих силах можно попытаться выполнить очистку от пыли без снятия самого вентилятора. Для этого необходимо снять заднюю крышку ноутбука, отвинтив несколько саморезов. В зависимости от конструкции может понадобиться снятие еще некоторых деталей.

После получения доступа к вентилятору нужно аккуратно очистить его лопасти и корпус от пыли кисточкой или ватными палочками. Более тщательная очистка выполняется с использованием баллончика со сжатым воздухом или пылесоса. При этом необходимо действовать аккуратно, чтобы не повредить тепловые трубки, отводящие тепло от компонентов ноутбука. Все работы необходимо при отключенном от сети блоке питания и отсоединенной батареей.

Об удалении пыли с ноутбука со снятием системы охлаждения будет подробно рассказано в одной из следующих статей. А недавно мы писали Чем протирать экран телевизора и как очистить экран от разводов.

Устройство, охлаждающее процессор, крепится к материнской плате различными способами. Давайте посмотрим какими:

• защёлками,
• шурупами,
• пазами,
• гибридами.

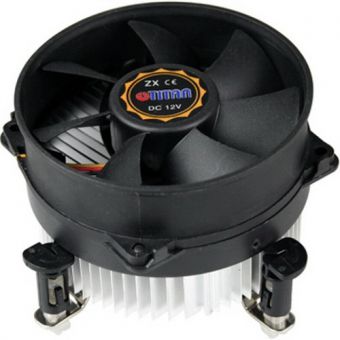

Вентиляторы на защёлках встречаются на материнских платах с 775 сокетом от Intel и чаще всего — на бюджетных компьютерах. Они, в свою очередь, являются основным уязвимым местом системного блока, так как быстро приходят в негодность, если часто снимать и надевать кулер на материнке. Рассмотрим весь процесс снятия охладителя поэтапно.

Отвинтите болты крышки

Чтобы добраться до кулера с процессором, необходимо снять боковую стенку системного блока. А чтобы её отсоединить от остального корпуса, потребуется открутить два винта на задней стороне системного блока.

Для откручивания шурупов понадобится крестовая отвёртка. Предварительно необходимо обесточить системный блок. Для этого вытащите вилку из розетки электросети и нажмите на кнопку пуска системника, чтобы убрать оставшееся напряжение, если оно есть.

Снимите боковую крышку

Открутив указанные болты, нужно слегка отодвинуть боковую стенку назад, чтобы она вышла из пазов, и убрать её в сторону. Некоторые крышки плотно прилегают в пазах к корпусу системного блока. Поэтому, если крышка не сдвигается силой рук, надо попробовать кончиком плоской отвёртки проникнуть в паз и подтолкнуть её.

Откройте защёлку

Открыв крышку, очистите от пыли материнскую плату и внутреннюю часть системного блока пылесосом. Эта процедура освободит контакты от запыления и защитит от сбоев в работе компьютера.

По центру или в верхней части материнской платы вы увидите вентилятор. Вместе с ребристым радиатором это и есть кулер для процессора. Он крепится к плате путём защёлкивания специальной педальки к материнке.

Надавите на основание защёлки и аккуратно нажимайте до упора вниз. Но чрезмерно не усердствуйте, иначе можете повредить материнку или педальку. Затем потяните её на себя — охлаждающее устройство должно легко отсоединиться.

Снимите кулер

После снятия радиатора с вентилятором не забудьте отсоединить провода, идущие от кулера к материнке — он питает вентилятор электрическим током напряжением 12 вольт. Затем поднимите девайс вверх и уберите его в сторону. Теперь у вас появляется доступ к процессору.

Как снять кулер с процессора AMD не повредив процессор

Как снять кулер с процессора — кулер это сочетание вентилятора и радиатора выполняющих функцию воздушного охлаждения центрального процессора в компьютере. При неисправности кулера процессор быстро нагреется от выделяемой им мощности, вследствие чего может выйти из строя. Поэтому, каждому пользователю необходимо уметь правильно снимать кулер с процессора, при этом ничего не повредив.

Общая информация

В современных компьютерах имеется несколько категорий кулеров с разными системами крепления. Здесь представлен их перечень:

Фиксирование с помощью винтов. В этом случае кулер прикрепляется к теплоотводу с использованием специальных винтов со шлицем под небольшую отвертку.

Крепление с помощью особого фиксирующего механизма, установленного на основании радиатора. Скрепленное таким образом оборудование легко снимается и устанавливается. При его снятии понадобится просто отодвинуть защелки немного в сторону.

Еще одна конструкция крепящего механизма выполнена с использованием паза. Демонтировать кулер также достаточно легко, всего-навсего нужно сдвинуть рычаг в сторону. В некоторых конструкциях крепления для действий с рычагом предусмотрена специальная скрепка находящаяся в комплекте с кулером. Также можно воспользоваться отверткой.

Есть виды кулеров, которые изготовлены монолитно с радиатором, и многие не знают как снять кулер с процессора. В этом случае нужно будет снимать радиатор вместе с вентилятором. Как правило, вариант демонтажа этого компонента становится понятным при первом осмотре.

Как заменить разъем на кулере

При замене кулера иногда возникают трудности подключения по причине разных типов разъемов на проводах кулера и материнской плате. Например, на материнской плате стоит трехконтактный разъем, а Вы заменяете кулером с двухконтактным разъемом, или наоборот. Для совместимости можно контакты извлечь из одного разъема и переставить в другой разъем.

Для того, чтобы извлечь контакт из корпуса, нужно концом шила или иголки утопить фиксатор контакта, несильно надавив в прорезе в месте, ближе к выходящему проводу и потянув за провод вынуть контакт.

На правой фото в верхней части хорошо виден фиксатор, который и обеспечивает фиксацию контакта в корпусе разъема. Таким способом фиксируются контакты практически во всех разъемах, в не зависимости от размеров и количества контактов. После того, как все контакты вынуты, их вставляют в другой корпус разъема. После установки нужно подергать за провода для проверки надежности фиксации и если контакт вынется, необходимо ножиком немного отогнуть фиксатор, который мог, при чрезмерном нажатии при снятии утопится.

При переустановке контактов из трех контактного корпуса в двух контактный, желтый провод нужно заизолировать, надев изолирующую трубку или пару витками изолирующей ленты.

Вот таким образом без пайки и разрезания проводов я поменял местами разъемы у двух кулеров. Времени эта операция занимает не более двух минут и самое главное, гарантирует надежность соединения.

Как заменить разъем кулера с помощью пайки паяльником

При замене кулера, установленного на корпусе системного блока, можно столкнуться с ситуацией, что длина провода у нового кулера недостаточна для подключения к материнской плате или разъем на проводе не подходит. Этот вопрос можно решить одним из предлагаемых ниже способов – заменить провод кулера более длинным или, не вмешиваясь в конструкцию кулера сделать удлинитель на разъеме.

Для умеющих работать с паяльником предлагаю еще один способ удлинения проводов или адаптации кулера для подключения к любому виду разъема на материнской плате.

Провода для подключения кулера входят в его корпус через отверстие с узкой прорезью как на фотографии слева и припаиваются к печатной плате как на фото справа. Место пайки, как и место для смазки кулера заклеено защитной этикеткой.

Для замены проводов перепайкой нужно сначала со старого и нового кулера отпаять провода с разъемами. Перед пайкой, не забудьте зарисовать или сфотографировать цветовую последовательность припайки проводов в новом кулере. Далее к контактам площадкам печатной платы нового кулера соблюдая цветовую маркировку, припаиваются провода от старого. Мне попался провод от кулера донора, в котором вместо провода желтого цвета был использован белого. Так что не удивляйтесь, если столкнетесь с подобным случаем.

После укладки проводов в корпусе кулера и приклейки на место этикетки кулер готов к подключению. Проверка показала, что работоспособность кулера после замены провода не нарушилась.

Как нарастить провода кулера без их перепайки

Не каждый решится на перепайку проводов только что купленного дорогого кулера. Да и может встретиться случай, например, когда после замены материнской платы длины провода кулера установленного в системном блоке до разъема на ней не хватает. Для этого случая есть простое решение – изготовление удлинителя.

Для этого понадобится провод от ненужного кулера с соответствующим разъемом на конце и ответная часть разъема-папы, выпаянная из материнской платы или другого места. Для удлинителя я брал провод от кулера от процессора и цвета проводов тоже не соответствовали стандарту.

С концов проводов снимается изоляция на длину 5 мм, они залужаются припоем и припаиваются к разъему, выпаянному из материнской платы. На выводы разъема после пайки проводов для изоляции и получения красивого внешнего вида надеваются отрезки полихлорвиниловой трубки.

На фотографии Вы видите результат работы. Этот способ удлинения-наращивания проводов удобен тем, что не приходится касаться кулера и удлинитель может пригодиться для других случаев применения.

Инструкция по установке и демонтажу кулера ЦП AMD

В этой статье приведены инструкции по установке и демонтажу кулеров ЦП, входящих в комплект поставки ряда процессоров AMD.

При сборке ПК любой системы важно надлежащим образом установить кулер ЦП, чтобы обеспечить эффективное рассеивание тепла для поддержания рабочей температуры в соответствующих пределах.

Прежде чем начинать работу с какими-либо компонентами и чувствительными электронными элементами ПК, такими как ЦП, необходимо принять обязательные меры предосторожности, примеры которых приведены далее:

1. по возможности следует избегать работы в помещениях с ковровым покрытием, особенно это касается прохладных и сухих зон;
2. прежде чем работать с компонентами системы, следует снять заряд статического электричества путем прикосновения к какому-нибудь заземленному металлическому объекту, например к металлическому корпусу системы;
3. при работе с любыми электронными устройствами следует использовать антистатические устройства, например браслеты.

Дополнительные сведения о работе с центральными процессорами AMD см. в статье: Processor Handling Guidance (руководство по работе с процессорами)

В этой статье приведены инструкции, применимые в первую очередь к платформе AMD Socket AM4.

Установка кулера ЦП

Центральные процессоры AMD платформы Socket AM4 комплектуются кулерами двух типов. Для крепления к материнской плате в них используются разные крепежные механизмы: фиксирующие скобы и пружинные винты.

Установка кулера ЦП с фиксирующими скобами:

1. Убедитесь в правильности установки ЦП в сокет. Инструкции по установке процессоров AMD Ryzen см. в видеоролике: How to Install AMD Ryzen Processors (порядок установки процессоров AMD Ryzen) Инструкции также приведены в руководстве пользователя материнской платы.
2. Сведения о термопасте: В случае повторной установки кулера ЦП верхнюю крышку ЦП и нижнюю пластину кулера ЦП необходимо очистить и полностью удалить остатки старой термопасты. Это можно сделать с помощью изопропилового спирта и безворсовой ткани.
3. В случае установки нового кулера ЦП на него уже может быть нанесена термопаста. ​В таком случае наносить термопасту на крышку ЦП не требуется. Перейдите к этапу № 4.

Извлечение мешающих компонентов

Для начала необходимо отключить провода питания процессора и видеокарты. Затем расфиксируйте защелки и отвинтите винт, удерживающий металлическую планку видеокарты. Для того, чтобы вытащить графический адаптер, под самим модулем нащупайте справа пластиковый фиксатор и нажмите на него (или сдвиньте вправо). Теперь видеокарту можно спокойно извлечь из слота PCI Express.

После этого нужно аккуратно извлечь из слотов все планки оперативной памяти. Для этого в верхней части каждой из них нажмите на рычажок от планки вниз. Модуль приподнимется, после чего его можно вытаскивать. Чтобы при обратной сборке его поставить на место, аккуратно вставьте в паз сначала его нижний край, выровняйте почти горизонтально и надавите на планку памяти до щелчка. Верхний фиксатор сам должен защелкнуться.

Настал момент выяснить, как снять вентилятор с кулера процессора. Отсоедините провод питания кулера и затем аккуратно поддев пружинки, удерживающие вентилятор, снимите его с радиатора. Теперь фиксаторы радиатора получили свободный доступ. Лопасти вентилятора, если они имеют сильное загрязнение поверхности, протрите смоченной водой поролоновой губкой. Если радиатор и место вокруг процессора сильно загрязнены пылью, пропылесосите их с применением ворсистой щетки.

Замена кулера в блоке питания

Для того, чтобы сделать техническое обслуживание или заменить кулер в блоке питания компьютера, до него надо еще добраться. После снятия боковой крышки системного блока нужно открутить четыре винта крепления блока питания, которые расположены на стенке, где размещены все разъемы. При этом системный блок нужно расположить таким образом, чтобы освобожденный от крепления блок питания, не упал на материнскую плату.

Блок питания извлекается из системного блока. От блока питания ко всем устройствам и материнской плате идут проводники с вилками на концах, подающих питающее напряжение. Если провода достаточной длины, то разъемы можно не разъединять, или снять только те, провода от которых натягиваются.

Расположив БП на углу системного блока, нужно отвернуть четыре винта, отмеченные на фото розовым цветом и снять крышку. Иногда винты заклеены бумажными этикетками и, чтобы их открутить, нужно сначала найти. Крышка снимается сдвигом вверх. Вы будете удивлены количеством пыли на элементах блока питания. Ее нужно обязательно полностью удалить кистью с пылесосом.

Далее откручивается винты, помеченные на фото желтым цветом, и кулер вынимается. От кулера идут два проводника красного и черного цвета. Красный провод (+12 В), черный (-12 В). Для удобства обслуживания кулера, лучше отвинтить плату БП и отпаять эти провода, но это не обязательно, если будет достаточно для восстановления нормальной работы кулера, его только смазать.

Умение установить кулер ЦП потребуется при самостоятельной сборке ПК, а также при его обслуживании (замена на более производительный экземпляр или при необходимости замены термопасты).

Существует несколько видов крепления кулера к материнской плате:

Несколько важных правил

1. Все работы по установке кулера производятся на отключенном от электрической сети компьютере!

2. Перед началом работ необходимо убедиться, что на вас или на самом ПК нет никакой статики. В идеале — работы нужно проводить в антистатическом браслете, а в его отсутствие достаточно на несколько секунд коснуться крупного металлического предмета (трубы отопления или самого корпуса системника, либо проводить работы в резиновых перчатках).

Важно знать! Статика губительна для электронных компонентов.

3. Большая часть кулеров с завода идет с нанесенным на площадку слоем термопасты или с пакетиком пасты в комплекте. Если в купленной вертушке этого нет, термопасту придется приобрести самостоятельно.

4. При замене кулера крайне желательно полностью удалить остатки старой термопасты с корпуса процессора.

5. При установке кулера на материнскую плату важно контролировать расположение провода, подключаемого к разъему на материнской плате. Иначе можно столкнуться со сложностями по его укладке или недостаточностью длины проводников.

Как установить кулер с креплением на винтах

Система на винтовом соединении состоит из двух частей: самого радиатора с вентилятором и усилительной пластины (бэкплейт), служащей для распределения нагрузки на текстолит платы по всему пятну контакта.

Установку кулера с креплением на винтах нужно производить на снятой с корпуса ПК материнской плате.

1. С обратной стороны платы устанавливается бэкплейт. Важно убедиться, что сторона пластины, обращенная к материнке, имеет диэлектрический слой или выполнена из непроводящего электричество материала. Иначе выхода из строя материнки не избежать.

2. На процессор наносится слой термопасты.

3. Кулер устанавливается на кристалл процессора. При этом важно следить за совпадением элементов резьбового соединения.

4. Избегая перекосов, затягиваются винты

Для более надежного и равномерного крепления, винты рекомендуется затягивать по диагонали относительно друг друга.

Сама конструкция винта не позволит закрутить его сверх меры, но усердствовать все же не стоит.

5. Кулер подключается к разъему на материнской плате. Обычно он подписан как CPU_FAN.

6. После сборки остальных компонентов проверяется работоспособность системы охлаждения.

Как установить кулер на фиксаторах

Вертушки, крепящиеся к материнской плате фиксаторами, более просты в установке. При наличии достаточного пространства внутри системного блока, можно обойтись без снятия материнской платы и смонтировать кулер непосредственно в блоке.

Сама защелка — это пластиковая конструкция, имеющая два положения: открытое

Процедура установки достаточно проста:

1. На корпус процессора наносится термопаста.

2. Нужно убедиться, что все фиксаторы находятся в открытом состоянии, после чего кулер располагается на процессоре. При этом контролируется совпадение фиксаторов с крепежными отверстиями на материнской плате.

3. Фиксаторы поочередно нажимаются. Чтобы избежать перекосов конструкции, нажимать их нужно по диагонали относительно друг друга.

4. Производится подключение коннектора питания кулера к разъему на материнской плате.

5. По окончанию сборки всей системы, проверяется работоспособность кулера.

Для снятия радиатора с материнской платы нужно повернуть грибок по направлению стрелки и потянуть его вверх.

Такой тип крепления используется исключительно на материнских платах, работающих под управлением процессора AMD. Из-за внешней схожести с рамой обычной спальной кровати, крепление и получило свое название.

Оно состоит из двух подвижных петель и рычага с эксцентриковым механизмом, который обеспечивает плотное прилегание радиатора к процессору.

При наличии свободного места, процедуру можно провести без съема материнки.

Для установки кулера необходимо проделать следующее:

1. На процессор наносится термопаста.

3. Аналогичная процедура проделывается со второй петлей, расположенной со стороны фиксирующего рычага.

4. Рычаг переводится в фиксированное положение. Для этого возможно придется приложить определенные усилия.

5. К материнской плате подключается разъем питания кулера.

6. Проверяется работоспособность системы охлаждения.

Как установить башенный кулер

Башенные кулеры используются в мощных игровых системах, где нет места компромиссам в вопросах охлаждения, и при моддинге, для придания системному блоку индивидуальности. Производители башен настоятельно рекомендуют устанавливать систему охлаждения за пределами системного блока. Материнку придется из него извлечь (если она уже в нем).

Перед покупкой башни рекомендуется промерить внутреннее пространство системного блока и удостовериться в том, что ни один из компонентов системы не будет мешать установке.

Приятной особенностью большинства башенных вентиляторов является их универсальность. Комплект содержит набор крепежных элементов, рассчитанных для установки на различные сокеты.

На иллюстрациях ниже показан пример установки башенного кулера на процессор производства AMD:

Установленная с завода усилительная пластина (бэкплейт) используется для установки башни. Ее демонтировать не нужно.

2. На плату, через дистанционные втулки крепится нужный комплект кронштейнов.

3. Наносится термопаста.

4. С помощью крепежного моста, радиатор закрепляется на процессоре.

Для недопущения перекосов, винты необходимо закручивать попеременно.

5. С помощью металлических скоб вентилятор закрепляется на радиаторе.

6. Провод от вентилятора подключается к разъему на материнской плате.

7. По завершении сборки остальных компонентов, проверяется работоспособность системы охлаждения.

Читайте также:

• Outlast 2 где найти светофильтр
• Назначение устройство и принцип работы радиатора пробки радиатора водяного насоса вентилятора
• Чем отличается бескамерный вакуумный упаковщик от камерного
• Ситроен джампер реле вентилятора охлаждения где находится
• Микросхема 6406 схема подключения вентилятора

Как с кулера снять вентилятор

Как снимается вентилятор. Как снять кулер с процессора: пошаговая инструкция

Компьютерная техника, как и любые современные электронные устройства, требует хотя и минимального, но регулярного ухода. Если пыль на «материнке» или в блоке питания может вызвать замыкание соседних дорожек и выход со строя всего компьютера, то грязь и пыль, скапливающиеся на поверхности вентилятора, приводит к его утяжелению и, как следствие, к снижению скорости вращения и уменьшению потока воздуха. Это очень часто приводит к перегреву всех компонентов компьютера и вызывает зависания и сбои (при незначительном загрязнении) и даже к выходу со строя важных компонентов системы (если не почистить вентилятор своевременно). Также увеличивается нагрузка на втулки (подшипники) самого вентилятора и ресурс сего работы существенно сокращается. Поэтому необходимо следить за чистотой поверхности вентилятора и своевременно выполнять очистку от пыли. О необходимости такой процедуры свидетельствуют громкие звуки с системного блока (или с корпуса ноутбука), особенно при включении.

Мы приготовили пошаговую инструкцию, в которой расскажем, как разобрать и почистить от пыли кулеры, установленные в компьютере или в ноутбуке. Но если вы не уверены в своих силах это могут сделать эксперты техники .

Как почистить вентилятор в компьютере

Для этой цели необходимо подготовить:

• пинцет;
• острый скальпель или тонкий нож;
• ватные палочки и кисточку;
• спирт;
• силиконовую смазку (при отсутствии можно использовать «веретенку»).

Также желательно иметь баллончик со сжатым воздухом или пылесос, с подключением трубки в обратную сторону – на выдувание. Ну и естественно отвертку для разборки компьютера и снятия вентиляторов.

Прежде чем приступить к разборке компьютера, необходимо отключить его от электросети, отсоединив питающий шнур от системного блока. Также рекомендуется вытащить разъемы от других элементов системы (монитора, локальной сети, дополнительных аудио и видеоустройств). При этом необходимо запомнить или зарисовать существующую схему взаимных подключений для облегчения сборки.

Первым этапом очистки вентиляторов является обеспечения доступа вовнутрь «системника». Для этого снимаем боковую крышку, предварительно открутив отверткой винты крепления. На следующем этапе можно при помощи пылесоса аккуратно выдуть пыль с внутренних поверхностей и компонентов «системника», что облегчит работу с вентиляторами. После этого визуально находим все имеющиеся внутри вентиляторы и приступаем к их очистке.

В большинстве случаев в системном блоке имеется несколько разновидностей воздухонагнетающих устройств: кулер процессора, один или несколько вентиляторов внутри корпуса, охлаждающие пропеллеры на видеоадптере и вентилятор на блоке питания. В зависимости от назначения и места установки очистка имеет свои особенности.

Как снять кулер на процессоре, блоке питания и видеокарте

При очистке системы охлаждения процессора необходимо соблюдать повышенную осторожность, чтобы не повредить чип и окружающие его элементы. Существует несколько вариантов крепления вентилятора к радиатору процессорного блока: на защелках, при помощи болтового соединения и несъемные конструкции. В последнем случае можно только выполнить поверхностную очистку и выдувание пыли. Если кулер закреплен защелками, достаточно при помощи плоской отвертки их немного отогнуть и вытащить вентилятор из так называемых «замков». При болтовом креплении достаточно разобрать конструкцию при помощи отвертки. После этого отключите кабель от гнезда на материнской плате, запомнив его правильное расположение.

Чтобы снять и подготовить к чистке вентилятор блока питания необходимо полностью демонтировать блок питания, предварительно отсоединив все разъемы от «материнки», жестких дисков и других компонентов. После этого отверткой откручиваются болты крепления, расположенные на задней части «системника». После извлечения блока питания необходимо аккуратно снять с него крышку (крепится специальными саморезами), обеспечив доступ к кулеру.

Для доступа к вентилятору видеоадаптера лучше всего вытащить его из PCI-разъема и уже на столе приступить к его разборке и чистке. Остальные вентиляторы, расположенные на стенках системного блока, снимаются без особых проблем, так как они закреплены к корпусу болтами или специальными легкосъемными фиксаторами. Перед профилактикой их также необходимо отключать от разъемов питания.

Как разобрать и смазать вентилятор в компьютере

Несмотря на то, что при беглом осмотре вентилятор кажется неразборным, он довольно просто разбирается. Для этого необходимо:

1. при помощи тонкого ножа или скальпеля поддеть и снять резиновую заглушку, которая обычно находится под этикеткой;
2. снять стопорное кольцо;
3. аккуратно вставить в прорезь стопора кончик ножа и приподнять одну из сторон кольца;
4. снять специальные резиновые заглушки, защищающие внутренний механизм устройства от масла.

После этого можно приступить непосредственно к очистке. Для этого:

1. рассоединяются две части вентилятора. Та, которая содержит «электронику» протирается сухой салфеткой или ватной палочкой или же продувается мощным воздушным потоком (от баллончика со сжатым воздухом или пылесоса). Другую часть можно промыть проточной водой;
2. на следующем этапе ватной палочкой, смоченной в спирте, удаляются остатки старой смазки и грязи;
3. после этого необходимо внутренние части обработать силиконовым маслом или, при его отсутствии, «веретенкой», обмакивая в жидкость ватную палочку. Смазку необходимо равномерно растереть по поверхности механизма, не допуская ее попадания на электронные катушки. Смазка защитит механизм от влаги, перегрева и многих других проблем;

Как собрать кулер

Как всегда сборку следует выполнять в обратной последовательности:

1. надеть крыльчатку на «электронику»;
2. насадить на стержень поочередно обе резиновые заглушки;
3. установить на место стопорное кольцо, удерживающее верхушку лопастной части;
4. закрыть заглушкой механизм;
5. установить вентилятор на место и подключить его обратно в схему.

После этого необходимо подключить снятые ранее разъемы и, проверив правильность соединения, включить компьютер. Если все сделано правильно, вы сразу же почувствуете результат – работать компьютер станет намного тише.

Как почистить вентилятор в ноутбуке

Ноутбуки являются еще более компактными устройствами с высокой плотностью компонентов. При этом, чтобы добраться до кулера, необходимо снимать некоторые узлы, что для неподготовленного человека довольно сложно и очистку вентилятора лучше всего доверить специалисту. Но если вы уверены в своих силах можно попытаться выполнить очистку от пыли без снятия самого вентилятора. Для этого необходимо снять заднюю крышку ноутбука, отвинтив несколько саморезов. В зависимости от конструкции может понадобиться снятие еще некоторых деталей.

После получения доступа к вентилятору нужно аккуратно очистить его лопасти и корпус от пыли кисточкой или ватными палочками. Более тщательная очистка выполняется с использованием баллончика со сжатым воздухом или пылесоса. При этом необходимо действовать аккуратно, чтобы не повредить тепловые трубки, отводящие тепло от компонентов ноутбука. Все работы необходимо при отключенном от сети блоке питания и отсоединенной батареей.

Об удалении пыли с ноутбука со снятием системы охлаждения будет подробно рассказано в одной из следующих статей. А недавно мы писали .

При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

• агрегат не включается, сетевая лампочка не горит;
• аппарат не работает, но лампочка горит;
• лопасти кулера плохо вращаются;
• агрегат не поворачивается в стороны;
• кулер издает гудение и не вращается.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке . Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками . Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе , крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора , предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка . При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Самые надежные вентиляторы 2018 года

Настольный вентилятор Mystery MSF-2428

Напольный вентилятор Stadler Form Q Fan Q‐011/Q-012/Q-014

Напольный вентилятор Electrolux EFF-1000i

Напольный вентилятор Stadler Form Charly Fan Stand C‐015

Напольный вентилятор Polaris PSF 40T

Разборка системного блока с целью произведения технического обслуживания процедура порой сложная. Особенно если речь заходит о снятии кулера с процессора. Сама процедура достаточно простая, но в процессе могут возникнуть сложности, особенно с разными видами креплений.

Процедура снятия

Если откинуть возможные нюансы, речь о которых пойдет далее, то процедура не кажется такой уж и сложной. Следует только помнить о том, что все действия следует проделывать осторожно . Основным правилом разборки всегда является: «не пытаться прикладывать усилий, особенно если «железо» сопротивляется им». Следование такому правилу позволит избежать ненужных механических повреждений. Чтобы снять кулер с процессора потребуется:

1. Выключить компьютер.
2. Отключить сетевой фильтр и кабели питания.

Важно! Не лишним будет дать компьютеру постоять 10 минут перед дальнейшей разборкой. Это связано сразу с двумя факторами: нагрев и остаточный заряд в конденсаторах. Первое просто неприятно. Второе может причинить ощутимый вред пользователю и даже комплектующим, при плохой изоляции блока питания.

Примечание! В целом полностью отключать провода и вынимать оперативную память для снятия кулера с процессора не обязательно, но для первых 10-15 снятий это обязательно. Чтобы руки привыкли к операции и не могли причинить вред окружающим компонентам.

1. Снять сам вентилятор охлаждения вместе с радиатором с процессора. Практически всегда они поставляются в сборе и снимаются тоже вместе.

Процедура снятия кулера с процессоров AMD или Intel зависит от способа его реализации и может потребовать, как минимальных усилий, так и огромных физических затрат. Каждый из случаев рассмотрим отдельно.

Крепление кулера

Креплением определяется какой алгоритм дальнейших действий следует применить. Крепиться вентилятор охлаждения может следующими способами:

• защёлки (разнотипные);
• шурупы;
• пазы;
• гибридные варианты.

Поэтому рассмотрим каждый из типов отдельно с упоминанием необходимых инструментов.

Защёлки

Защелки считаются распространённым вариантом для кулеров на сокете 775 (Intel ) , хотя встречаются и в других спецификациях. На защёлки крепятся бюджетные вентиляторы. Эти защёлки и являются главным уязвимым местом для таких охладительных систем.

Чтобы снять кулер с процессора на защелках, потребуется повернуть против часовой стрелки 4 механизма (необходимо сделать поворот на ¼ круга). Взявшись за железную часть потянуть кулер.

Если защёлки обломаются (они очень нежные и усилие для открытия граничит с усилием для разлома) лучше обратиться в сервисный центр. Без должного опыта снять или установить обратно кулер с повреждённой защёлкой почти невозможно.

Шурупы

Для снятия такой системы охлаждения потребуется отвёртка (крестовая или соответствующая типу шурупа). Либо альтернативный инструмент вроде тонких плоскогубец, чтобы выкрутить шуруп. Проявляя благоразумие и осторожность можно справиться и ножом, рискуя меньше, чем при открытии защёлок голыми руками.

Выкручиваются 4 болта (они при этом не вынимаются из корпуса вентилятора), после чего освобождённый элемент можно спокойно снять.

Способ крепления характерен процессорам AMD и их системам охлаждения. Выглядит конструкция следующим образом и отличается рычагом:

Это рычаг потребуется повернуть, чтобы освободить систему охлаждения, после чего её можно вытянуть.

Комбинированный способ

Комбинированные системы креплений встречается в так называемых брендовых компьютерах, где защёлка сочетается с болтами (реже встречается всё и сразу). Система охлаждения при этом сделана максимально простой и от того меньше подвержена повреждениям при разборке.

Алгоритм разборки при этом повторяет действия для каждого из соответствующих типов. Соблюдается порядок: сначала шурупы, потом защёлки.

Системы жидкостного охлаждения снимаются значительно сложнее. При этом для каждой модели процедура уникальна, поэтому описать общую процедуру не представляется возможным.

Человек любит тепло. В тепле комфортно и уютно, радостно и привычно. Как жаль, что человеческое детище — компьютер, старается как можно быстрее от этого тепла избавиться. Один из таких способов — установка кулеров (вентиляторов).

Как уже было сказано выше, кулеры предназначены для отвода тепла. Это «гибрид» радиатора и вентилятора, который устанавливается на компоненты компьютера с повышенным/высоким тепловыделением. Основное применение — ЦП (центральный процессор), видеокарта, блок питания, микросхемы чипсета.

Основные характеристики кулера — уровень шума и производительность по воздуху. Есть один нюанс — эти две характеристики очень редко сочетаются между собой. Чем выше производительность, тем лучше отвод тепла, но при этом увеличивается уровень шума. Короче говоря, палка о двух концах.

Один из главных кулеров компьютера предназначен для охлаждения ЦП. Он и выглядит массивней, и производительностью хорош. Его «меньшие братья» — вентиляторы на видеокарте, чипсете и блоке питания.

Основная «помощница» кулеров — термопаста. Теплопроводная паста используется для уменьшения теплового сопротивления между двумя соприкасающимися/близко расположенными поверхностями. Наносится она на область теплового контакта (между радиатором кулера и процессором/платой) и размазывается при прижиме поверхностей друг к другу. При этом паста заполняет самые маленькие углубления в поверхности, вытесняя воздух, который обладает очень низкой теплопроводностью. На поверхность большинства современных кулеров термопаста уже нанесена и прикрыта специальным защитным слоем.

Кажется, я заговорился. Изначально хотел предложить Вам пошаговую инструкцию по замене кулера. Как гласит одна поговорка: «вернемся к нашим баранам». Итак, есть задача — замена кулера. Для этого нам нужны: отвертки (крестовидная и плоская средняя) — раз, тряпочка/влажная салфетка для удаления термопасты — два, новый вентилятор — три и теплопроводная паста (если таковой не окажется на кулере) — четыре.

Выключаем компьютер из сети. Отсоединяем все кабеля. Берем крестовидную отвертку, проводим ею по задней и боковым стенкам для снятия статического электричества (аккуратно, чтобы не поцарапать корпус). Выкручиваем винты и снимаем боковую крышку. Переворачиваем «системник» набок. Видим большой вентилятор. Его-то мы и будем менять. Поворачиваем крепление против стрелки указателя (находится на креплении) до упора, затем тянем вверх. Должен раздаться негромкий щелчок. Ту же процедуру проделываем с оставшимися тремя креплениями. Если вместо четырех креплений Вы увидели два рычага, то передвигаем крепление в противоположную сторону (как показано на картинке). Кулер можно снимать!

После того как вентилятор снят нужно протереть процессор влажной салфеткой (тряпкой, бумажкой) чтобы удалить остатки теплопроводной пасты. Берем новый кулер, снимаем с него защитный слой, прикрывающий термопасту, аккуратно устанавливаем вентилятор на процессор. По всей ширине подошвы кулера есть широкая выемка, которая должна находиться над выступом сокета (смотрите рисунок ниже). Если установить выемкой с противоположной стороны, то кулер перекосит и связи между процессором и подошвой не будет. Это грозит сколом процессора или тепловым пробоем («смертью» ЦП).

После того как Вы поставили кулер, постарайтесь воздержаться от его наклонов, вращений (давить тоже нежелательно), снятия. Это чревато сколами и выходом ЦП из строя. Если по какой-то причине кулер все-таки пришлось снять, то придется заново смазать требуемые области термопастой. Если этого не сделать, могут появиться так называемые «воздушные подушки » которые приводят к перегреву и нестабильности системы.

Осталось зафиксировать защелки. Процесс идентичный снятию кулера, только все нужно выполнять наоборот (защелки прижимаем и прокручиваем по стрелке). Мы сделали то, что планировали. Пришла пора вернуть боковую крышку корпуса на место, подсоединить все кабеля, включить компьютер. Да, кстати, кроме смены кулера мы сделали еще одну полезную процедуру — замена термопасты (со временем она может высыхать, так что мы произвели своеобразную профилактику).

Теперь о кулерах видеокарты. Их легко поставить (открутил 4 винтика, снял кулер, поставил новый, предварительно освободив термопасту от защитного слоя, закрутил винтики), но сложно подобрать нужный (этот процесс вызывает определенные сложности).

Для того чтобы поменять кулер в блоке питания нужно «дружить» с паяльником (если у Вас дешевые модели), т.к. почти во всех штатных БП провода вентилятора припаяны. В моделях подороже проблем не возникнет. Снял блок питания, раскрутил винтики, снял крышку БП, отсоединил старый кулер (предварительно вынув провода из порта), установил новый, подсоединил, закрутил крышку БП.

Вот собственно и все. Пошаговая инструкция по замене кулера у Вас на руках, обще-информационная — тоже. Если не хотите тратить свое время и нервничать из-за неправильной смены кулера, тогда обращайтесь в компанию «КЛиК». Опытные специалисты помогут решить любые вопросы с «железом» и софтом. Срочная компьютерная помощь ждет Вашего вызова.

Сильно шумит компьютер

Идеально настроенный и работающий компьютер-важный фактор не только сохранности вашей информации, но и хорошего настроения.

Однако довольно распространенной болезнью стационарных компьютеров является повышенный уровень шума, издаваемого системным блоком.

Если звук работающего компьютера скорее напоминает шум работающего трактора или реактивной турбины, скорее всего виной тому неисправный или маломощный и не справляющийся с нагрузкой кулер процессора.

При большой загрузке центрального процессора , обычно во время игр или обработки видеоинформации, температура процессора резко возрастает, система реагирует на это повышением напряжения на кулере.

В свою очередь слабый и малопроизводительный девайс начинает жутко шуметь, вызывая не только раздражение у оператора компьютера, но и, подчас, головную боль или нервное перенапряжение.

Замена кулера

Замена слабого или вышедшего из строя кулера, сама по себе это довольно простая операция , не требующая специальных знаний или умений.

Проконсультировавшись с продавцом компьютерного магазина и определившись с моделью кулера, необходимо приобрести термопасту, которая обязательно используется для увеличения теплового контакта между радиатором кулера и процессором.

При выборе кулера руководствуйтесь критериями высокой производительности и низкого показателя шума.

В самых малошумных кулерах применяется подшипник скольжения. Однако срок службы такого девайса значительно меньше, чем у кулеров с вентилятором на шарикоподшипниках.

Замена кулера на процессоре

Замена кулера должна проводиться при и вынутом из розетки сетевом кабеле.

Удобнее всего менять кулер на широком столе или прямо на полу, предварительно застелив их газетами, так как термопаста, в большинстве случаев, довольно маркая и пачкающаяся масса.

Поэтому работать с ней необходимо осторожно, не допуская её попадания на поверхность стола или пола, особенно если на последнем есть ковровое покрытие. Испачкав которое уже трудно будет обойтись без такой процедуры, как химчистка ковров.

Системный блок внутри, как правило, очень запылен, и перед заменой кулера следует почистить микросхемы от пыли.

Элементы и микросхемы материнской платы очень чувствительны к статическому электричеству и механическим повреждениям , поэтому жесткая химчистка внутри компьютера не рекомендуется чистить микросхемы щёткой или протирать влажной тряпкой, не следует.

Достаточно аккуратно очистить все поверхности материнской платы и прочего железа широкой мягкой кисточкой. И затем приступить к демонтажу старого кулера.

Для этого необходимо отсоединить провод питания от материнской платы, открутить крепежный болты или снять клипсы крепления. После этого осторожно снимите кулер и удалите с кристалла процессора остатки, что остались от старой термопасты.

Затем нанесите небольшое количество термопасты на поверхность процессора и установите новый кулер. При установке необходимо обратить внимание, нет ли перекоса, и плотно ли прилегают друг к другу поверхности радиатора кулера и кристалла ЦП.

Убедившись, что кулер установлен ровно, закрепите его клипсами или крепежными болтами и подсоедините провод питания кулера к материнской плате.

Значительного эффекта снижения шума работающего компьютера можно добиться, подсоединив кулер к материнской плате через особую приставку, которая будет контролировать скорость вращения вентилятора в зависимости от загрузки процессора.

Тихо работающий вентилятор кулера избавит вас от раздражения и утомляемости при работе на компьютере.

Но если Вы на своём компьютере решаете, какие либо глобальные задачи. Например, создаёте игры. То заменой кулера, вам конечно не обойтись, здесь нужен изначально дорогой системный блок, с хорошей видеокартой и процессором, и дорогим кулером, чтобы процессор не загружался на 100%.

А самое главное, смотрите и сравнивайте. Ведь как говорится, всё познаётся в сравнении!

Что такое процессор компьютера? Многие пользователи ПК, а особенно начинающие, процессором называют весь системный блок. И это совсем не верно. Процессор — это маленькая деталь (чуть меньше спичечного коробка) компьютера, которая расположена в системном блоке и закреплена на материнской плате. Основная его задача — это обработка информации. Чем мощнее процессор , тем быстрее работает («думает») компьютер.

Многие из нас постоянно спорят над одним важным вопросом: что является самой главной частью в компьютере? Одни утверждали, что это хранитель всей информации – жесткий диск , другие говорили про ОЗУ, без присутствия которой мы бы не смогли бы осуществлять управление файлами, которые располагаются на жестком диске. Но ответ на этот вопрос лежит на поверхности и очень прост. Самой главной, неотъемлемой частью компьютера, является процессор. Благодаря работе данного блока, мы можем синхронизировать каждое установленное устройство в компьютере, а стабильная и правильная их работа, полностью зависит от работоспособности процессора. Но в конце концов, процессор, как и любой другой элемент компьютера отживает свое установленное время, и наступает пора его замены на более усовершенствованный.

Инструкция по снятию процессора

Для того, чтобы узнать, как снять процессор, необходимо внимательно ознакомиться с данной мини – инструкцией:

1. Для начала отключаем системный блок от сети (на фото это четный кабель питания). Но лучше отключить все подключаемые устройства и положить системный блок на бок, так как в таком случаи будет работать удобнее.

Не забывайте: нужно именно отключить компьютер от сети, вытащив шнур питания из розетки.

2. После необходимо снять с корпуса боковую крышку.

3. Отсоединить все идущие провода к процессору и вентилятору. Эти провода дают им питание.

4. Снимаем вентилятор с радиатором — систему охлаждения.

5. Теперь можно снять процессор, но прежде всего, необходимо осмотреть его конструкцию. Как правило, способы крепления выполнены в виде расположенных по обе стороны прижимных рычагов. При нажатии, они начинают отводиться друг от друга, тем самым процессор освобождается от всей конструкции. На самом процессоре так же присутствует прижимной рычаг, его тоже следует отвести, после чего извлекаем процессор.

6. Установка процессора выполняется в обратной последовательности. Обратите внимание, что при верном взаимном положении процессора над сокетом (его месте) он без всякого труда должен туда встать. После закрепите его рычагом.

7. Следует помнить, что перед монтажом кулера и радиатора, необходимо нанести термопасту на поверхность процессора, которая надежно будет предохранять его от всяческих перегревов.

Процесс снятия с процессора вентилятора

Пыль – главный враг компьютера, чаще всего от неё страдают вентиляторы. Как правило, в компьютере насчитывается три вентилятора. Один находится на видеокарте, второй в блоке питания, третий – это вентилятор, охлаждающий процессор. Если он сильно забьется пылью, степень охлаждения процессора существенно упадет, что скажется на работоспособности компьютера.

Прежде необходимо разобраться с типом крепления. Существует два типа: защелки и винты. Если это защелка, оттягиваем два рычажка и снимаем его. При креплении в виде винта, необходимо воспользоваться отверткой, аккуратно раскручиваем и снимаем вентилятор. Как правило, охладительная система процессора состоит с вентилятора и радиатора и представляет собой единый разборный блок.

Радиатор существует для того, чтобы рассеивать тепло, выделяемое процессором. Со временем радиатор теряет свои свойства из-за скопившейся на нем пыли и так же нуждается в снятии и чистке. Перед тем, как снять радиатор с процессора, необходимо установить какой вид его крепления, они бывают следующего вида:

• на защелках с использованием прижимной скобы или пистонах (самое распространенное крепление);
• на термоклее (в основном можно встретить на не дорогих устройствах).

Если радиатор с пистоновым креплением, то процесс его снятия не доставит труда. Необходимо сжать усики пистона на обратной стороне платы и нажать на него, проделав аналогичную операцию со всеми защелками, вы освободите радиатор. Далее снимаем его и меняем на новый, либо можно просто заменить термопасту.

Если же радиатор прижимается скобами, то тут вам уже понадобиться отвертка. Основной задачей тут является отогнуть от отверстия крепежа скобу. Эта процедура требует использование физической силы, но следует быть крайне осторожным, так как соскочившая отвертка может повредить устройство.

Снятие с клея радиатора – очень сложная и опасная операция, так как можно с легкостью повредить как процессор, так и плату. Единственный выход – разогреть термоклей. Но делать это следует крайне аккуратно, потому, что перегрев может стать роковым для чипсета.

Теперь вы ознакомились, как правильно снять процессор с материнской платы компьютера, и вентилятор с радиатором.

Все активные компоненты компьютера выделяют тепло. Особенно много тепла выделяет процессор, видеокарта, оперативная память и блок питания. Естественная циркуляция воздуха не всегда позволяет отвести выделяемое тепло до снижения температуры элементов ниже предельно-допустимой, которая не должна превышать 80˚С. Оптимальная температура нагрева для работы полупроводниковых приборов лежит в диапазоне до 60˚С. Особенно актуален этот вопрос в летнее время, когда температура окружающего воздуха достигает 30˚С. При перегреве процессор начинает замедлять работу, сбоит и приводит к зависанию компьютера. Выходит из строя редко, так как есть схема тепловой защиты.

Программа для измерения температура процессора

Для того чтобы была возможность узнать и контролировать в процессе работы компьютера температуру процессоров компьютера и видеокарты в их ядрах установлены сенсоры. В современных компьютерах температуру CPU можно узнать, зайдя в BIOS. Но перезагружать компьютер во время работы на нем неудобно, да и за время перезагрузки нагрузка на процессоры уменьшится и измерянная температура будет ниже, чем была во время максимальной загрузки процессоров. Но эта проблема легко решается с помощью программы. Достаточно запустить утилиту и можно проводить мониторинг температурного режима работы CPU компьютера. Программы, как правило, предоставляют еще много дополнительной информации по работе компьютера.

Предлагаю Вашему вниманию протестированные мною две простые программы для мониторинга температурного режима процессоров, которые можно скачать непосредственно с моего сайта. Эти утилиты не требуется устанавливать, достаточно просто запустить и сразу во всплывшем окошке увидеть температуру CPU и много других параметров компьютера.

В зависимости от типа кулера разъемы используются двух, трех и четырех контактные. На двух контактный разъем питающее напряжение подается проводом черного красным проводом (+12 В).

На трех контактный разъем питающее напряжение подается так же, как и на двух контактный, проводом черного цвета (–12 В, первый вывод) и красным проводом (+12 В). Но добавлен еще один проводник желтого цвета по которому от датчика скорости вращения кулера Холла передается сигнал на материнскую плату . Этот проводник не принимает участия в работе кулера, так как является информационным и позволяет контролировать скорость вращения на мониторе. Подключать желтый провод не обязательно, без него кулер будет работать так же успешно.

У четырех контактного кулера цвета проводов отличаются. Черный – -12 В, желтый – +12 В, зеленый – датчик скорости вращения, и синий – для подачи сигнала управления скоростью вращения с материнской платы. На материнской плате радом с разъемом для подключения кулера процессора обычно нанесена маркировка CPU_FAN, как на фотографии ниже.

На материнской плате кроме разъема для подключения кулера процессора, как правило, установлено еще несколько разъемов. Все они одного типа и их легко найти. Один трех контактный рабьем предназначен для подключения кулера, установленного в корпусе системного бока. Радом с ним обычно есть надпись SYS_FAN. Еще один или два тоже трех контактные без надписей. Они обычно свободны и к ним можно, в случае необходимости подключить еще один или два дополнительных кулера.

Четырех проводные кулеры используются редко. Обычно скорость вращения кулера регулируется за счет изменения напряжения питания, которое меняется в зависимости от температуры нагрева процессора.

Работу надо проводить очень аккуратно, следить за тем, чтобы инструмент случайно не соскользнул и не ударил по материнской плате. Иногда к защелкам сложно подобраться и бывает проще снять радиатор целиком и уже потом снять кулер. Но тут надо быть готовым к тому, что придется наносить на поверхность радиатора и процессора тонкий слой теплопроводящей пасты, взамен подсохшей.

Заменить такой кулер на стандартный возможно. Достаточно изготовить несколько крепежных деталей.

По техническим характеристикам хорошо для замены подходит кулер, от блоков питания компьютера. Иногда, кулер такого типоразмера для дополнительного охлаждения устанавливают и в корпусах системных блоков. Из выломанных заглушек от , с места для установки дополнительных карт, сделал 2 планки. Прикрутил их к кулеру выкрученными при его демонтаже 4 винтами. От шумевшего кулера отрезал питающие провода и соединил их с проводниками нового по технологии со сдвигом. Красный провод (+12 В) соединяется с красным, черный (-12 В, общий) с черным. Даже если Вы случайно подключите не правильно, ничего не произойдет, просто кулер не будет работать. Желтый провод, по которому от кулера передается сигнал о частоте вращения, не подсоединял. Мне не нравится, когда все время с «завыванием” меняется частота вращения крыльчатки кулера. Поэтому отсутствие обратной связи меня не смущает.

На 2 самореза, через просветы в крыльчатке привернул кулер к радиатору процессора. Саморезы необходимо подобрать такого диаметра, чтобы обеспечить надежную их фиксацию. Если саморез, во время работы компьютера, случайно попадет на материнскую плату, то может вывести ее из строя.

Испытания, после замены кулера, показали тихую работу компьютера и достаточное охлаждение процессора при температуре окружающей среды более 30˚С. Температура процессора при полной нагрузке, по показаниям BIOS, не превышала 60˚С.

Замена кулера видеокарты

Во всех видеокартах устанавливаются кулеры оригинальных конструкций, и замена их особенно актуальна. Приобрести точно такой же практически не возможно, особенно если карта работает не один год.

Кулер на видеокарте начал несносно шуметь. Решил смазать подшипник, разобрал и обнаружил, что пластмассовое основание крыльчатки в трещинах.

Смазка в данном случае уже не поможет, требуется замена кулера новым. Подобрал по диаметру крыльчатки кулер, попался с большим размером . Значит, будет еще лучше охлаждать, чем стоявший родной кулер. При подборе нового кулера нужно учитывать и размер ребер радиатора, чтобы не делать дополнительных крепежных элементов и закрутить саморезы прямо в пазы между его ребрами. Закрепил двумя саморезами, что оказалось вполне достаточно, так как ребра радиатора оказались довольно жесткими. Можно закрепить и на четыре самореза. Если не хочется крепить саморезами, можете с успехом привязать за крепежные отверстия кулер толстой ниткой к ребрам радиатора с двух противоположных сторон. Держатся будет, не хуже.

На штатный кулер видеокарты питающее напряжение подавалось через двух контактный разъем. Новый же был с тремя контактами. Для того чтобы не делать дополнительную работу, установил видеокарту в слот и подключил кулер к материнской плате. На них практически всегда есть свободные трех контактные разъемы для подключения дополнительных кулеров . На кулере, который стоял ранее на видеокарте, не было этикетки и вполне возможно, что он был рассчитан на питающее напряжение 5 В. По этому, если будете при замене подключать кулер к разъему на видеокарте, обратите внимание на соответствие питающих напряжений.

Проверка показала тихую работу и достаточное охлаждение видео процессора.

Замена кулера блока питания

Для того, чтобы сделать техническое обслуживание или заменить кулер в блоке питания компьютера, до него надо еще добраться. После снятия боковой крышки системного блока нужно открутить четыре винта крепления блока питания, которые расположены на стенке, где размещены все разъемы. При этом системный блок нужно расположить таким образом, чтобы освобожденный от крепления блок питания, не упал на материнскую плату.

Блок питания извлекается из системного блока. От блока питания ко всем устройствам и материнской плате идут проводники с вилками на концах, подающих питающее напряжение. Если провода достаточной длины, то разъемы можно не разъединять, или снять только те, провода от которых натягиваются.

Расположив БП на углу системного блока, нужно отвернуть четыре винта, отмеченные на фото розовым цветом и снять крышку. Иногда винты заклеены бумажными этикетками и, чтобы их открутить, нужно сначала найти. Крышка снимается сдвигом вверх. Вы будете удивлены количеством пыли на элементах блока питания. Ее нужно обязательно полностью удалить кистью с пылесосом. Далее откручивается винты, помеченные на фото желтым цветом, и кулер вынимается. От кулера идут два проводника красного и черного цвета. Красный провод (+12 В), черный (-12 В). Для удобства обслуживания кулера, лучше отвинтить плату БП и отпаять эти провода, но это не обязательно, если будет достаточно для восстановления нормальной работы кулера, его только смазать.

Если смазка не помогла избавиться от шума, то следует заменить кулер новым.

Снижение оборотов кулера

Если производительность работы кулера после замены стала больше необходимой, можно снизить обороты, уменьшив подаваемое на него напряжение питания. Достаточно включить в разрыв красного провода один диод любого типа, или несколько последовательно, катодом (он обычно маркирован полоской на корпусе) в сторону кулера. Если не понятна маркировка диода, то можно его включить, как придется, если кулер не будет вращаться, поменять местами концы подключения диода. Один диод, уменьшит питающее напряжение на 0,8 В, или до 11,2 В. Включение последовательно, например, пяти диодов, уменьшат напряжение питания кулера на 4 В, оно станет равным 8 В. Снизив обороты, нужно убедиться, что процессор не перегревается при работе на полной нагрузке. Для этого есть программы, позволяющие контролировать температуру нагрева процессора не выходя из операционной системы . Работа процессора в тяжелом тепловом режиме приводит к замедлению его быстродействия, возможны сбои в работе компьютера и даже зависание.

Все работающие детали компьютера выделяют тепловую энергию. Особенно много энергии выделяет видеокарта, блок питания, процессор, оперативная память. Циркуляция воздуха в естественных условиях не всегда позволит отвести тепло, чтобы снизить температуру деталей ниже максимальной, которая не должна быть выше 80?С.

Оптимальной температурой нагрева для обеспечения работы полупроводниковых приборов является 60?С. Этот вопрос особо актуален в летний период времени, когда температура воздуха за окном может достигать плюс 30?С. Когда процессор перегревается, его работа замедляется, что приводит к так называемому зависанию компьютера. Однако совсем вывести из строя процессор, тяжело так как имеется схема тепловой защиты.

Чтоб знать и иметь контроль над температурой видеокарты и процессора, в их ядра встроены сенсоры. Температуру CPU современных компьютеров можно увидеть, зайдя в BIOS. Но каждый раз производить перезагрузку компьютера неудобно, да и пока это сделаешь, нагрузка спадет, температура уменьшится, что не позволяет наблюдать за температурой во время максимальной нагрузки. Это проблема решается при помощи программы. Запускаем утилиту и проводим мониторинг температурных режимов CPU компьютера. Помимо этого, программы предоставляют массу дополнительной информации о компьютере.

На ваш выбор предоставляем две простые программы, служащие для мониторинга температурных режимов процессоров. Они бесплатны и скачать их можно с сайта. Их не нужно устанавливать, просто запускаем и в появившемся окне видим температуру CPU и других параметров.

Real Temp работает только под Windows, предназначена для контроля температурного режима и других параметров, работает с процессорами Intel.

Open Hardware Monitor – работает с процессорами AMD и Intel в среде Linux и Windows.

Для чего устанавливается кулер для процессора

Чтоб обеспечить стабильную работу компьютера, проводят установку радиаторов на элементы, выделяющие большой объем тепла. Радиатор — массивная деталь из меди или алюминия, имеющая большую площадь поверхности. Чтоб улучшить теплопередачу на поверхность прямого контакта радиатора и процессора наносится тонким слоем термопаста. Это необходимо для того, чтоб все микронеровности заполнились. Но это не всегда помогает, тогда устанавливается дополнительный вентилятор , так называемый кулер.

Кулер позволяет прогнать большой объем воздуха через ребра радиатора, обеспечивая тепловой режим, пригодный для работы деталей компьютера. Благодаря кулерам компьютеры имеют малые габариты. Однако возникает дополнительный акустический шум издающийся кулерами.

Поток воздуха от кулера легко определить без подключения питающего напряжения. Со стороны, с которой выходит поток воздуха, лопасти подогнуты. Корпус кулера может иметь стрелки, которые указывают направление воздуха и вращение крыльчатки.

Как и все механические устройства, кулер нуждается в обслуживании. Оно заключается в том, что подшипники скольжения и качения смазываются машинным маслом. Нельзя применять подсолнечное, растительное и оливковое масло. Так как оно засохнет и возобновить работу кулера будет невозможно. Если количество смазки снизилось, возникает шум.

Не проделав профилактические работы с подшипниками, они начнут изнашиваться, и потребуется замена кулера новым. В продаже можно найти стандартные кулеры, которыми можно заменить отказавшие.

При изготовлении видеокарт и процессоров производители устанавливают на них оригинальные кулеры. Найти такие в ассортименте нет возможности. Если потребуется замена одного из таких кулеров, возникает огромная проблема. Приходится создавать заказ и ждать долгое время, чаще всего напрасно.

Существует простой способ решения проблемы. Он заключается в том, что оригинальные конструкции заменяются стандартным кулером. Функции, выполняемые кулерами одинаковые, отличие заключается только в способе крепления к решетке радиатора и производительности. Производительность зависит от скорости вращения и диаметра крыльчатки. У кулеров приблизительно одинаковая скорость вращения, она равна 5000 об/мин. Так что, выбирая кулер, ориентируйтесь на его диаметр. Новый кулер должен иметь диаметр крыльчатки равный старому или быть больше.

Главный враг охлаждения — пыль. Покрывая все элементы компьютера внутри корпуса, она понижает эффективность теплообмена. Необходимо раз в год снимать крышку системного блока и при помощи кисточки с пылесосом, удалять пыль. Особенно важным местом являются ребра радиатора видеокарты и процессора. Из-за слоя пыли теплоотдача снижается в несколько раз, что может вызвать сбой компьютера. Кулер тоже становится мишенью пыли, которая не дает охлаждать кулер, что приводит к его перегреву и сгоранию.

Подключение кулера в компьютере

Чтоб заставить кулер работать, на его обмотки подается постоянный ток 12v. Кулер присоединяется к компьютеру с помощью разъема. Раньше блоки питания имели двойной разъем, но сейчас провода впаиваются в печатную плату , что усложняет процесс смазки и замены кулера.

Провода приходится выпаивать либо разрезать, а потом сращивать. Зависимо от того, какой кулер применяется, он может иметь 2 , 3, 4 контакта. Если разъем двухконтактный, напряжение питания подается по черному проводу и равно -12 В (вывод один), по красному +12 В.

Трехконтактные разъемы запитываются по тому же принципу, что и двухконтактные: красный +12 В, черный -12 В. Но есть еще один провод, обозначенный желтым цветом. Он служит для передачи данных о скорости работы кулера на материнскую плату. Он не участвует в работе кулера, его роль — контроль скорости и вывод на монитор. Желтый провод подсоединять необязательно, кулер обойдется и без него.

Четырехконтактные кулеры имеют другую цветовую схему проводов: желтый +12 В, черный -12 В, зеленый выступает в роли датчика скорости вращения, синий — подает сигнал управления оборотами кулера с материнской платы. Материнская плата имеет маркировку CPU_FAN рядом с разъемом. На фото ниже это отчётливо видно.

Кроме разъема для кулера, материнская плата имеет еще несколько разъемов. Они однотипные, найти их легко. Трехконтактный разъем служит для подключения кулера, находящегося в корпусе системного блока. Рядом имеется надпись SYS_FAN. Еще 2 либо 1 трехконтактные разъемы, не имеющие надписи. Они свободны, к ним можно присоединить дополнительно пару кулеров.

Кулеры, имеющие 4 провода, используются редко. Чаще всего обороты кулера регулируются при помощи изменения напряжение, которое может меняться в зависимости от того, какая температура процессора. Провода, которые выходят из блока питания, имеют другую маркировка. Черный- общий, желтые +12 В, красные +5 В.

Когда происходит подключение проводов кулера, идущих блоку питания, красный (от кулера) подключается к желтому. Если красный подключить к красному (+5 В), вращение будет медленным, достичь максимальных оборотов будет невозможно. Если перепутать полярность, ничего не произойдет. Вы просто заметите, что кулер не запускается.

Как заменить разъем на кулере

При замене кулера может возникнуть трудность, связанная с подключением разъема в материнской плате. Допустим, материнская плата имеет трехконтактный разъем, а кулер двухконтактный. Этот вопрос решается без сращивания и перекусывания провода.

Из одного разъема извлекаются контакты, и устанавливаются в другой разъем. Чтобы вынуть контакты из корпуса, берем иглу или шило и утапливаем фиксатор контакта. Для этого необходимо надавить на место в прорезе, находящимся у выходящего провода, подтянуть провод и вынуть контакт.

На фото справа отчётливо виден фиксатор, обеспечивающий фиксацию контактов в корпусе разъема. По такому типу фиксируются все контакты, независимо от их количества и размеров. Когда все контакты вытянуты, вставляем их в разъем другого корпуса. После того, как они установлены, подергайте за провода, убедившись в надежной фиксации. Если контакт выпадает, при помощи ножа отгибаем фиксатор, который при сильном нажатии мог утопиться.

Когда вы переустанавливаете контакты из одного корпуса в другой, заизолируйте желтый провод парой витков изоляционной ленты или наденьте изоляционную трубку.

Вот так, не разрезая и не паяя провода, можно поменять разъемы местами. Это занимает не более пары минут, обеспечивая надежное фиксирование.

Как заменить разъем или удлинить провод на кулере перепайкой

При замене кулера может оказаться, что длина проводников нового кулера слишком коротка либо разъем не подходит под материнскую плату. Эту проблему можно решить одним из способов, которые описаны ниже: сделать удлинитель или заменить провода на более длинные. Для тех, кто умеет обращаться с паяльником, есть способ, который поможет удлинить провода или заменить разъем.

Провода запущены в корпус кулера через отверстие, которое имеет узкую прорезь. Показано на фото слева, припаиваются они к плате, как на фотографии справа. Места смазки и пайки заклеены этикеткой.

Прежде чем приступить к замене проводов, отпаиваем провода с разъемами с нового и старого кулера. Перед тем как приступать к пайке, сфотографируйте, или зарисуйте цветовую схему пайки проводов. Зачем к площадкам платы припаиваем провода от старого кулера, соблюдая маркировку. Один из проводов, попавшихся мне от донора, был желтым. На новом кулере этот провод имеет белый цвет . Не удивляйтесь, если такая ситуация с вами случиться.

Уложите провода и наклейте этикетку. Можно запускать кулер. Проверка показывает, что замена проводов не нарушила его работу.

Как нарастить провода кулера без их перепайки

Купив новый кулер, не каждый захочет перепаивать провода. Да и может быть случай, когда длины проводов кулера не хватает для подсоединения в разъем материнской платы. Есть простое решение, необходимо изготовить удлинитель.

Возьмем провод от старого кулера, имеющего такой же разъем в конце и ответную часть с материнской платы, именуемой «папа». Мне достался провод для удлинения от кулера процессора, цветовая маркировка не соответствовала стандарту.

Концы проводов освобождаются от изоляции на 5 мм, лудятся припоем. Затем они припаиваются к разъему, которые мы выпаяли из материнской платы. Чтоб заизолировать провода в месте пайки и получить эстетичный вид, надеваем отрезки полихлорвиниловой трубочки.

На фото виден результат работы. Способ удобен тем, что работы с кулером проводить не нужно. Этот удлинитель может пригодиться для других целей.

Как открыть системный блок компьютера

Чтоб добраться до кулера, снимаем одну из боковых крышек системного блока. Снимать нужно ту, которая отдалена от материнской платы.

Важно! Перед работой с любыми электрическими приборами, в том числе системным блоком, выньте провод из розетки. Теперь вытягиваем провода из разъемов, начинать необходимо с кабеля, по которому подводится напряжение 220v.

Этот провод черного цвета, в редких случаях серого, самый толстый. Он устанавливается в блок питания при помощи вилки. Следующий шаг — открутить 2 винта (на фотографии верхние), которые крепят крышку. Сдвиньте крышку на себя, зацепы освободятся, крышка легко отведется вверх. Теперь у нас есть полный доступ к картам и узлам компьютера.

Этот системный блок имеет 4 кулера. На видеокарте (установлен вертикально), процессоре, в блоке питания (на фото не показан) и в корпусе системного блока (слева, подсвечивается светодиодом синего цвета). Крышку следует надевать в обратном порядке.

Когда вы собираете, посмотрите, чтоб провода, которые идут от блока питания, не соприкасались с крыльчаткой кулера. Это может привести к трению и дополнительному шуму, или даже к полному отсутствию вращения кулера.

Какой же кулер шумит?

Не всегда можно выявить, какой кулер издает шум. Может казаться, что шумит один, а на самом деле дело в другом. Это обусловлено акустическим резонансом. Чтоб понять, какой кулер издает шум, отключите каждый от питания.

Это можно сделать, вынув разъем либо притормозить крыльчатку пальцем в ее центре. Не стоит пытаться притормаживать за лопасти, можно получить травму. Если кулер процессора, системного блока, видеокарты не издают шум, все дело в блоке питания.

Замена кулера на процессоре

В последнее время, кулер процессора стал сильно шуметь. До этого шум издавался в течение первых минут включения компьютера. Это говорило о том, что пора смазывать кулер, но я этого не сделал. Через некоторое время работы компьютера, шум прекращался, так как остатки смазки из-за трения в подшипнике нагревались, текучесть увеличивалась, и масло проникало в подшипник.

Этого хватало для обеспечения нормальной работы. Но, первые минуты работы компьютера приводили к износу подшипников. Смазав шариковый подшипник, шум исчез на пару часов, затем снова возобновился. Найти подшипник нужного размера оказалось задачей не из легких. Необходимо проводить замену всего кулера, имеющего оригинальную конструкцию. Поиски не дали результатов. Пришлось решить проблему исходя из того что имеется.

Чаще всего кулер крепится на радиаторе при помощи саморезов, которые вкручиваются в пазики между ребрами. Если винтов нет, нужно искать защелки. Чтобы кулер можно было освободить от защелок, их следует поочередно отводить в сторону, удерживая отведенные. Если этого не сделать, они вернутся на прежнее место.

Эту работу следует проводить аккуратно, следя за тем, чтобы инструмент не соскользнул и не нанес удар по материнской плате. Бывает такое, что к защелкам почти нереально добраться. Проще вынуть радиатор целиком и уже затем снять кулер. Но следует учесть, что вместо засохшей пасты придется нанести новую на процессор и поверхность радиатора. Такой кулер возможно заменить на стандартный, необходимо изготовить пору крепежей.

Технические характеристики кулера блока питания показывают, что он подойдет взамен старого. Иногда, кулеры такого размера устанавливаются в корпус системного блока, обеспечивая дополнительное охлаждение. Выломав две заглушки от системного блока, которые были установлены в месте крепления дополнительных карт, я сделал две планки.

Четырьмя винтами прикрутил их к кулеру. От старого кулера взял питающие провода, соединил их по технологии сдвига с новыми проводниками. Красный (+12 В) с красным, черный (-12 В, общий) с черным. Даже если провода будут соединены неверно, ничего не станется, просто новый кулер не начнет работать. Желтый провод, который служит для передачи сигнала о частоте вращения, не подключал. Меня не устраивает, если частота вращения крыльчатка меняется с «завыванием». Отсутствие этого провода меня не огорчает.

Взяв 2 самореза, я прикрутил кулер к радиатору через просвет в крыльчатке. Диаметр саморезов следует подбирать таким образом, чтоб фиксация была надежной. Если по какой-то причине саморез прикоснется к материнской плате во время ее работы, она может выйти из строя.

Произвел замену, я приступил к испытанию. При температуре среды более 30?С, охлаждение было достаточным. При полной нагрузке процессора, BIOS показывал температуру в районе 60?С.

Замена кулера на видеокарте

Все видеокарты оснащаются кулерами оригинальной конструкции, их замена довольно-таки актуальна. Приобрести оригинальный кулер почти невозможно, особенно если видеокарта работает на протяжении нескольких лет.

Кулер видеокарты начал издавать слишком сильный шум. Я решил смазать подшипник, после разборки обнаружил, что пластиковое основание крыльчатки покрыто трещинами.

В данном случае смазка ничем не поможет. Необходимо приобретать новый кулер. Я измерил диаметр крыльчатки и купил, попался кулер с большим размером. Он будет охлаждать видеокарту лучше, чем предыдущий. Когда вы подбираете новый кулер, учитывайте размер ребер радиатора. Это необходимо для того, чтоб не пришлось делать дополнительные элементы крепления и прикрутить саморезы в пазы, расположенные между ребрами.

Прикрепил при помощи двух саморезов, чего оказалось достаточно, ребра имеют приличную жесткость. Можно крепить и 4-мя саморезами. Если не хотите прикручивать, к крепежным отверстием кулера можно привязать толстую нить и уже, затем закрепить за противоположные стороны радиатора. Такой способ крепления не хуже предыдущего.

На родной кулер напряжение подавалось через 2 контактных разъема. На новом было 3 контакта. Во избежании лишней работы, установил видеокарту в разъем, кулер подключил к материнской плате. Она почти всегда имеет свободные трехконтактные слоты для питания дополнительного охлаждения. Кулер, стоявший ранее, не имел этикетки. Возможно, он питался от напряжения 5 В. Поэтому, если вы будете подключать кулер в разъем видеокарты, обратите внимание на питающее напряжение.

При работе шума почти не было, охлаждение видео процессора было достаточным.

Замена кулера в блоке питания

Прежде чем произвести замену кулера или его обслуживание, необходимо до него добраться. После того, как боковая крышка системного блока снята, откручиваем 4 винта, которые крепят блок питания. Они находятся на стенке, на которой расположены все разъемы. Системный блок расположите так, что бы блок питания при освобождении не упал на материнскую плату.

Далее извлекаем блок питания из системного блока. От блока питания идут провода, на которых расположены вилки. Они служат для подачи напряжения на материнскую плату и устройства. Если провода имеют достаточную длину, разъемы можно оставить. Вынуть следует только те, которые натянуты.

Располагаем блок питания на углу системного блока. Отвинчиваем 4 винта, которые помечены на фото розовым цветом. Они могут быть заклеены, для этого отрываем этикетки и выкручиваем их. Затем снимаем крышку. Она снимается со сдвигом вверх. Вы удивитесь, увидев огромное количество пыли. Она удаляется при помощи кисти и пылесоса.

Зачем откручиваются винты, отмеченные на фотографии желтым цветом, вынимается кулер. От него идут два провода черного и красного цвета. Черный провод -12 В, красный +12 В. Для удобства обслуживания кулера, откручиваем плату БП и отпаиваем оба провода. Однако это не обязательно делать, если вы уверены, что достаточно смазать кулер, что бы он начал хорошо работать.

Если кулер не начал нормально работать после смазки, заменяем его новым.

Снижение оборотов кулера

Если после замены кулера его производительность сильно повысилась, можно сбавить обороты при помощи уменьшения напряжения, подаваемого на него. Для этого в разрыв красного провода включается диод любого типа, либо несколько последовательно, расположенным катодом к кулеру (имеет маркировку в виде полосы).

Если маркировка неизвестна, включить его можно, как удастся, если не начнется вращаться кулер, концы подключения диада следует поменять местами. 1 диод уменьшит напряжение на 0,8 В либо до 11,2 В. Соответственно, 5 диодов уменьшат напряжение на 4 В. Оно будет равным 8 В. Уменьшив обороты, необходимо убедиться, что перегрева процессора при полной нагрузке не возникает.

В процессе эксплуатации компьютера на его внутренних частях скапливается большое количество пыли. Несколько работающих вентиляторов (например, на процессоре, видеокарте) обеспечивают попадание пыли в самые труднодоступные места. Чтобы проверить состояние процессора, обновить термопасту или просто вычистить пыль, необходимо для начала снять вентилятор с процессора.

Снимаем кулер с процессора

Кулер представляет из себя специальный вентилятор, который засасывает холодный воздух и проводит его через радиатор к процессору, тем самым охлаждая его. Без кулера процессор может перегреться, поэтому при поломке его необходимо заменить как можно скорее. Также для любой манипуляции с процессором кулер и радиатор придётся на время снять.

Общие данные

Сегодня есть несколько видов кулеров, которые крепятся и снимаются по-разному. Вот их список:

• На шурупном креплении. Кулер крепится непосредственно к радиатору при помощи небольших шурупов. Для демонтажа нужна отвёртка с небольшим сечением.

В зависимости от типа крепления, вам может понадобится отвёртка с нужным сечением. Некоторые кулера идут спаянными вместе с радиаторами, следовательно, отсоединять тогда придётся радиатор. Перед работой с комплектующими ПК необходимо отключить его от сети, а если у вас ноутбук, то дополнительно требуется извлечь аккумулятор.

Пошаговая инструкция

Если вы работаете с обычным компьютером, то желательно положить системный блок в горизонтальное положение, дабы избежать случайное «выпадение» из материнской карты комплектующих. Рекомендуется также почистить компьютер от пыли.

Выполните эти шаги для снятия кулера:

1. В качестве первого шага нужно отсоединить провод питания от кулера. Чтобы отсоединить его аккуратно выдерните провод из разъёма (провод будет один). В некоторых моделях его нет, т.к. питание поступает через гнездо, в которое ставится радиатор и кулер. В этом случае данный шаг можно пропустить.
2. Теперь снимаем сам кулер. Открутите болтики при помощи отвёртки и сложите их куда-нибудь. Открутив их, вы сможете одним движением демонтировать вентилятор.
3. Если у вас он крепится при помощи заклепок или рычага, то просто отодвиньте рычаг или закрепку и в это время вытащите кулер. В случае с рычагом иногда приходится использовать специальную скрепку, которая должна идти в комплекте.

Если же кулер спаян вместе с радиатором, то проделайте всё то же самое, но только с радиатором. Если вы не можете его отсоединить, то есть риск того, что термопаста внизу засохла. Чтобы вытащить радиатор придётся её разогреть. Для этих целей можно использовать обычный фен. Как видите для демонтажа кулера не нужно обладать какими-либо углубленными знаниями конструкции ПК. Перед включением компьютера обязательно установите систему охлаждения на место. Мы рады, что смогли помочь Вам в решении проблемы. Помимо этой статьи, на сайте еще 12582 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам. Отблагодарите автора, поделитесь статьей в социальных сетях. Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Как снять с кулера вентилятор

Снимаем кулер с процессора – виды креплений вентилятора и их особенности

Разборка системного блока с целью произведения технического обслуживания процедура порой сложная. Особенно если речь заходит о снятии кулера с процессора. Сама процедура достаточно простая, но в процессе могут возникнуть сложности, особенно с разными видами креплений.

Процедура снятия

1. Выключить компьютер.
2. Отключить сетевой фильтр и кабели питания.

Важно! Не лишним будет дать компьютеру постоять 10 минут перед дальнейшей разборкой. Это связано сразу с двумя факторами: нагрев и остаточный заряд в конденсаторах. Первое просто неприятно. Второе может причинить ощутимый вред пользователю и даже комплектующим, при плохой изоляции блока питания.

1. Выкрутить болты на корпусе. Для удобства в понимании они показаны на изображении. Следует иметь в виду, что выкручивать нужно именно правую крышку (если смотреть сзади, соответственно левую – если смотреть на системный блок спереди). Противоположная зафиксирована сильнее (нередко даже припаяна к корпусу).
2. Если ключ (зелёный овал на изображении выше) по каким-то причинам загнут, то это единственный момент, когда можно взять плоскогубцы или любой подручный инструмент и причинить компьютеру механические повреждения.
3. Отключаем провода внутри. Особенно важно отключить коннектор, отмеченный фиолетовым. Распознать аналогичный коннектор независимо от формы легко: он выходит из вентилятора (кулера, отмечен красным).

Примечание! В целом полностью отключать провода и вынимать оперативную память для снятия кулера с процессора не обязательно, но для первых 10-15 снятий это обязательно. Чтобы руки привыкли к операции и не могли причинить вред окружающим компонентам.

1. Снять сам вентилятор охлаждения вместе с радиатором с процессора. Практически всегда они поставляются в сборе и снимаются тоже вместе.

Процедура снятия кулера с процессоров AMD или Intel зависит от способа его реализации и может потребовать, как минимальных усилий, так и огромных физических затрат. Каждый из случаев рассмотрим отдельно.

Крепление кулера

Креплением определяется какой алгоритм дальнейших действий следует применить. Крепиться вентилятор охлаждения может следующими способами:

• защёлки (разнотипные);
• шурупы;
• пазы;
• гибридные варианты.

Поэтому рассмотрим каждый из типов отдельно с упоминанием необходимых инструментов.

Защелки считаются распространённым вариантом для кулеров на сокете 775 (Intel), хотя встречаются и в других спецификациях. На защёлки крепятся бюджетные вентиляторы. Эти защёлки и являются главным уязвимым местом для таких охладительных систем.

Чтобы снять кулер с процессора на защелках, потребуется повернуть против часовой стрелки 4 механизма (необходимо сделать поворот на ¼ круга). Взявшись за железную часть потянуть кулер.

Если защёлки обломаются (они очень нежные и усилие для открытия граничит с усилием для разлома) лучше обратиться в сервисный центр. Без должного опыта снять или установить обратно кулер с повреждённой защёлкой почти невозможно.

Для снятия такой системы охлаждения потребуется отвёртка (крестовая или соответствующая типу шурупа). Либо альтернативный инструмент вроде тонких плоскогубец, чтобы выкрутить шуруп. Проявляя благоразумие и осторожность можно справиться и ножом, рискуя меньше, чем при открытии защёлок голыми руками.

Выкручиваются 4 болта (они при этом не вынимаются из корпуса вентилятора), после чего освобождённый элемент можно спокойно снять.

Способ крепления характерен процессорам AMD и их системам охлаждения. Выглядит конструкция следующим образом и отличается рычагом:

Это рычаг потребуется повернуть, чтобы освободить систему охлаждения, после чего её можно вытянуть.

Комбинированный способ

Комбинированные системы креплений встречается в так называемых брендовых компьютерах, где защёлка сочетается с болтами (реже встречается всё и сразу). Система охлаждения при этом сделана максимально простой и от того меньше подвержена повреждениям при разборке.

Алгоритм разборки при этом повторяет действия для каждого из соответствующих типов. Соблюдается порядок: сначала шурупы, потом защёлки.

Системы жидкостного охлаждения снимаются значительно сложнее. При этом для каждой модели процедура уникальна, поэтому описать общую процедуру не представляется возможным.

Как разобрать и смазать кулер
процессора, видеокарты и блока питания компьютера

Увеличение акустического шума, исходящего из системного блок компьютера обычно связано с нарушением работы вентиляторов (кулеров) охлаждения процессора, видеокарты или установленных в корпусе системного блока. Сначала шум появляется в момент включения компьютера и через пару минут исчезает. Шум пропадает, так как смазка на оси крыльчатки от ее вращения разогревается, делается более жидкой и проникает в подшипник. Но со временем шум становится постоянным, так как вся смазка израсходовалась. Если появился шум, необходимо срочно смазать подшипник кулера, иначе он износится и придется заменять кулер новым.

Смазывать подшипники кулера нужно машинным маслом. Пробуя разные смазочные материалы, опытным путем я нашел лучшую для подшипников кулеров смазку заводского или самостоятельного приготовления. Если нет под рукой никакого масла, то сгодится пара капель моторного масла, взятая со щупа проверки уровня масла в двигателе автомобиля.

Смазка подшипников качения (шариковые) и скольжения кулера не всегда приводит к успеху, если шум идет из-за физического износа оси, втулки, обоймы и шариков. В этом случае добиться положительного результата получится только на короткое время. Если же кулер шумит или медленно вращается (кстати, одна из причин замедления быстродействия компьютера и зависания в целом в результате перегрева процессора) из-за высыхания или запустения смазки, то новая смазка продлит срок эксплуатации кулера, как минимум вдвое.

Как разобрать кулер компьютера

Кулеры, установленные для охлаждения процессора, блока питания, видеокарты по конструкции устроены одинаково. Только отличаются способом крепления, габаритными размерами и производительностью. Поэтому разбираются и смазываются любые, установленные в компьютере кулеры по одинаковой технологии.

Чтобы смазать кулер его необходимо снять с радиатора и разобрать. Без снятия кулер смазать невозможно, так как сторона доступа к месту смазки обычно прижата к радиатору. На радиатор процессора кулер зачастую крепится на защелках, которые на первый взгляд незаметны. Об одном из распространенных вариантов крепления кулера на радиатор процессора можете почитать в статье «Как снять кулер с радиатора процессора».

Чтобы разобрать кулер для смазки, нужно со стороны, к которой подходят провода, аккуратно отклеить этикетку, которая приклеена липким слоем. Отдирать ее, чтобы не повредить, следует медленно.

В некоторых образцах кулеров установлена резиновая пробка. Для того чтобы ее вынуть, нужно поддеть пробку за край острым инструментом и извлечь. Это легко сделать, так как пробка просто вставлена с натягом.

Крыльчатка в корпусе кулера удерживается плоской пластиковой разрезной шайбой, зафиксированной в проточке оси. Для того, чтобы вынуть крыльчатку для смазки подшипника эту шайбу нужно снять.

Извлекать шайбу надо очень осторожно двумя инструментами. Разрез на глаз незаметен и нужно иглой, слегка надавливая, вести по кругу шайбы, пока не зацепите за место разреза. Маленькой отверткой прижимаете шайбу рядом с местом разреза с одной стороны, а шилом или иголкой поддеваете за другую сторону от места разреза и извлекаете по кругу шайбу с паза.

Делать эту операцию надо осторожно, чтобы не поломать и не потерять шайбу. Случается она улетает и приходится долго искать. Без этой шайбы кулер работать не сможет, так как крыльчатка не будет закреплена.

Извлекается резиновое колечко и вынимается крыльчатка. С ее оси снимается еще одно резиновое колечко.

У давно работающего кулера резиновые колечки могут быть полностью истерты и на месте их установки остались только продукты износа. К сожалению, такие резиновые колечки как запчасти не продаются, а без них даже смазанный подшипник кулера может издавать шум из-за продольного смещения оси крыльчатки во время работы. Если есть старые кулеры, можно попробовать колечко снять с них, может они уцелели. Обычно большему износу подвергается резиновое кольцо, установленное у фиксирующей шайбы, так как при работе кулера все давление ложится на него.

Если в кулере уцелело одно из колечек, то его нужно при сборке кулера установить на ось крыльчатки перед фиксирующей шайбой. В таком случае вполне возможно кулер будет работать тихо. В противном случае придется смириться с шумом или заменить кулер новым. Как заменить кулер, в том числе и нестандартных, о переделки разъема для подключения к питанию и цветовой маркировке проводов подробно изложено в статье «Как заменить кулер процессора, видеокарты, блока питания компьютера».

Как смазать кулер

Прежде, чем наносить графитную смазку на поверхности подшипника кулера нужно салфеткой, смоченной любым растворителем, удалить старую смазку и продукты износа подшипника, особенно тщательно из отверстия втулки подшипника. Тонким слоем на трущиеся части подшипника кулера наносится свежая графитная смазка, и кулер собирается в обратном порядке.

Если этикетка порвалась или не хочет прилипать, то скорее всего на поверхность корпуса кулера попала смазка. Нужно удалить ее растворителем. Если наклейка порвалась или клейкий слой потерял клеящие свойства, то вместо нее можно наклеить скотч, чтобы защитить подшипник от попадания пыли.

Графит сам по себе является смазкой потому, что его кристаллы чешуйчатые и плотно покрывают поверхность тонким слоем. Масло выполняет скорее связующую графит функцию. Нанесение самостоятельно изготовленной графитной смазки на изнашивающиеся поверхности подшипника, в сочетании синтетического машинного масла и графита обеспечит длительный срок работы кулера без замены и технического обслуживания.

Самостоятельное приготовление графитной смазки для кулера

Для приготовления графитной смазки нужно взять несколько капель синтетического машинного масла и добавить в него порошок графита. Тщательно перемешать до однородной массы. Должна получиться графитная смазка густой консистенции.

Графит для приготовления смазки кулера можно получить, сточив об мелкую наждачную бумагу грифель простого карандаша, или щетки от коллекторного электродвигателя. Некоторые щетки сделаны из смеси графита и угля. Поэтому если Вы не уверены, что щетка графитная, то лучше такую щетку не использовать. Конечно, лучше всего применять для смазки графитную промышленного изготовления.

Из чего изготовить разрезную пластиковую шайбу
Где найти для замены резиновое кольцо

По электронной почте мне пришло письмо, в котором посетитель сайта Василий поделился своим опытом ремонта кулеров. Его советы мне понравились, полагаю, что они пригодятся многим, кто столкнется с ремонтом кулера.

Часто приходится заниматься ремонтом кулеров и решил поделиться опытом:

✔ Если потерялась или поломалась разрезная пластиковая шайба, то её можно сделать из пластиковой карты проездного билета, главное подобрать карту подходящей толщины. Подойдут и визитки, которые изготовлены из такого же материала.

✔ Если рассыпалось, порвалось или потерялось резиновое кольцо, то его донором может послужить газовая зажигалка. Подходящее по размеру резиновое кольцо в ней есть под клапаном. В разных моделях зажигалок кольцо разной толщины, так что надо подобрать подходящее. Если попалось кольцо толще, чем надо, то его нужно установить на низ оси крыльчатки, а под фиксирующую шайбу подложить то, что ранее стояло на оси крыльчатки снизу.

Как разобрать и смазать вентилятор системного блока

Нашёл в своих железках пару стареньких вентиляторов и решил разобрать их, чтобы посмотреть как они устроены. К тому же раньше никогда ещё не доводилось разбирать такие вентиляторы полностью. Всё время ограничивался обычным отклеиванием наклейки, выниманием пробки и доливанием пары капель масла на подшипник. Оба эти вентилятора из двух разных блоков питания, один на 120 мм, второй 80 мм. Но и на корпус системного блока крепят точно такие же, для нагнетания в него холодного воздуха или же для откачки горячего. Так что на примере этих, вы сможете провести профилактику своим вентиляторам.

Думал сделать обзор на оба вентилятора, как никак маленькому вентилятору около 15 лет, но в последствии выяснилось что конструкция у них практически одинаковая. Отличия заметны разве что в размере и форме корпуса, крыльчатки и платы двигателя. Поэтому опишу процесс разборки на большом вентиляторе (120мм).

Для начала отклеиваем наклейку, под которой прячется резиновая пробка.

Отвёрткой или чем то острым, подковыриваем и вынимаем пробку.

Под пробкой виднеется металлическая ось крыльчатки, на которую одета разрезная, белая, пластиковая стопорная шайба. Если её плохо видно из-за старой смазки, то протрите её ватной палочкой.

Вставляем узенькую отвёртку в разрез стопорного кольца и поворачиваем на 90 градусов чтобы кольцо раздвинулось. После чего поддеваем отвёрткой кольцо и снимаем его с оси крыльчатки. Во время этого процесса, шайба может запросто выстрелить и укатиться куда нибудь, как правило в самое труднодоступное место, под стол, диван, плинтус и т.д.

После извлечения стопорного кольца, снимаем с оси резиновое колечко.

Теперь без особых усилий можно отделить крыльчатку от рамки, при этом её слегка будут удерживать магниты, которые вмонтированы в корпус крыльчатки.

Снимаем ещё одно резиновое кольцо, с основания оси крыльчатки.

На этом можно сказать, разборка завершена. Очищаем всё от пыли и старой смазки.

Собственно, сама рамка с двигателем.

Так же тщательно очищаем латунную гильзу двигателя от грязи и старой смазки. При желании можете снять плату с обмотками двигателя, правда для чистки и смазки это не обязательно. В моём случае она легко снялась с обоих вентиляторов, но под платой я обнаружил следы клея. Так что возможно у вас так просто не получится её снять.

Собираем всё в обратной последовательности. Резиновые кольца на дно и сверху.

Стопорное кольцо удобно осаживать пинцетом сразу с обоих сторон.

Если вентилятор у вас сильно изношен (шумит, стучит, дребезжит при работе) то лучше сразу заменить такой вентилятор на новый. В противном случае, смажьте ось крыльчатки густой смазкой (солидол и т.д.) перед установкой её на двигатель. У меня же этот вентилятор относительно новый, поэтому я собрал его, а уже потом смазал моторным маслом ибо оно жидкое и всегда заполнит собой все щели.

Подаём иглой масло на кольца и ось крыльчатки, шприц в этом плане незаменим. При этом крыльчатку можно вращать периодически руками, тогда маслу легче будет проникать внутрь. Много лить масла не следует (достаточно 3-5 капель) так как всё лишнее всегда найдёт дырочку и в последствии будет собирать на себя пыль и обрастать мхом или же разлетаться с лопастей по всему системному блоку. Здесь конечно всё зависит от размеров вентилятора, большому нужно больше смазки, ну а маленькому соответственно меньше.

Затыкаем пробку. Если эту площадку для наклейки случайно залили маслом, то нужно протереть её растворителем или уайтспиритом, так как на масло эта наклейка больше не приклеится. Саму наклейку можно заменить скотчем, если старая пришла в негодность.

В принципе с профилактикой всё. Подключаем, проверяем, затем в зависимости от результатов испытаний, устанавливаем в корпус компьютера или блока питания. Или же выбрасываем его и идём в магазин за новым вентилятором, если при разборке окончательно ушатали свой старый вентилятор. Конструкции вентиляторов бывают разные, как на подшипниках скольжения, как в моём случае, так и на подшипниках качения (шарикоподшипник), но общий принцип разборки думаю у них схож.

Послесловие

Недавно попался в руки вот такой вентилятор Gembird диаметром 120мм. Привлёк он моё внимание надписью BALL на защитной наклейке, что переводится вроде как шар, мяч, клубок. После разборки, выяснилось что этот вентилятор собран как раз на шарикоподшипнике. Но его разборка практически ничем не отличается от разборки дешёвого вентилятора, который я разобрал чуть выше в этой теме.

Даже сам подшипник в этом вентиляторе, прекрасно разбирается булавкой. Нужно лишь аккуратно снять с помощью иглы, стопорное кольцо, затем можно извлечь боковую защитную стенку подшипника (пыльник). После чего можно спокойно заниматься профилактикой сепаратора и подшипника в целом, чистить, мыть, менять смазку. В данном случае, подшипник практически идеален, смазки много к тому же она светлая. Если же у вас подшипник сухой и грязный, да к тому же имеется износ (обоймы болтаются так, как будто бы шарики стали меньше), то лучше сменить такой подшипник на новый. Хотя проще а может и дешевле, купить уже новый вентилятор.

Послесловие 2

На днях перепиливал ТВ-приставку Mecool M8S PRO L чтобы впихнуть в неё не впихуемое (фото ниже), ну и заодно делал профилактику процессорному кулеру Thermaltake Golden Orb. Сам же процесс кое-как заснял на видео и выбросил его на Ютуб, так что если кому интересно строение этого пропеллера — переходим по ссылке.

Написать сообщение автору
Автор: Nikolay Golovin — — — — — — — —
28.04.2014

Как смазать кулер в компьютере и ноутбуке

Если компьютер или ноутбук стал шумным, но при этом показывает невысокие обороты вентиляторов и нормальные температуры (эти цифры можно посмотреть в программе наподобие AIDA64) – это явный признак нарушений в работе кулера. Он представляет собой обычный бесколлекторный мотор, ротор которого вращается в подшипнике или втулке из антифрикционного материала (бронза и т.д.).

По мере деградации смазывающего вещества кулер начинает шуметь, а его износ ускоряется. Если дошло до того, что компьютер гудит как старый холодильник, спасать вентилятор без толку: отправляйтесь в магазин за новым. Но если все только начинается, шум усилился недавно, нужно смазать вентилятор компьютера.

С чего начать

Для начала нужно вооружиться минимальным набором инструмента для разборки ПК. Учтите, что если у вас ноутбук, и разбирать его еще не приходилось, а уверенности в силах нет – лучше обратиться в СЦ, дабы ничего не сломать ненароком. Если все ОК – приступаем к разборке, чистке и смазке. Вооружитесь маленькими плоской и крестовой отвертками, щеточкой или ватными палочками.

Для ноутбука также понадобятся пластиковые лопатки, чтобы поддевать детали на защелках. Вместо них сойдет ненужная пластиковая карта. Ну, и еще, не помешает заодно сменить термопасту (если это кулер процессора или видеокарты).

В качестве смазывающего материала сгодится любое не слишком жидкое вещество. Это может быть масло для швейных машин, силиконовая смазка (но не аэрозоль, так что «вэдэшка» тоже не годится), масло для парикмахерской машинки. Некоторые используют солидол или литол, но это не самый удобный вариант. Нежелательно прибегать к графитовой и медной смазке, так как они способны проводить ток.

С ноутбуком выявить виновника просто, так как у него обычно один общий кулер. В десктопе таковых может быть и два, и три, и больше. Поэтому снимите крышку системника, выявите виновника шума, и приступайте к его демонтажу. С процессорным и корпусным вентилятором проще всего, так как они крепятся защелками или легкодоступными винтами. Сложнее с видеокартой и блоком питания.

Сняв кулер с компьютера, проведите очистку радиатора и вентилятора. Лопасти можно протереть от пыли щеточкой или ватными палочками, а радиатор – продуть компрессором или пылесосом. После этого можно разобрать и смазать кулер.

Как разобрать и смазать вентилятор компьютера

Кулеры отличаются конструкцией. Некоторые из них имеют заглушку напротив вала, легко открывающую доступ к креплению, но также бывают и с цельным дном. С ними, теоретически, тоже можно поладить, но риск неудачи высок. Чтобы узнать конструкцию, нужно снять наклейку, которая находится снизу.

Сняв наклейку, вы увидите или кольцо-заглушку в центре, или сплошное дно. О втором варианте поговорим дальше, а при первом – просто пытаемся поддеть плоской отверткой, маникюрными ножницами, толстой иглой или шилом это кольцо.

Сняв заглушку, вы увидите вал ротора, зафиксированный стопорной шайбой. Она снимается точно так же, тонким острым предметом (а лучше двумя, с противоположных сторон). Тут следует быть осторожным, чтобы не повредить колечко, и чтобы оно не улетело куда-то по инерции.

Убрав стопор, можно вытащить ротор (часть с лопастями) из корпуса, чтобы получить доступ к втулке или подшипнику, который и нужно смазать. Можно заодно взглянуть на состояние вала, проверить «пальцометром», нет ли видимого износа или ощутимого люфта. Если есть, и большие – похоже, спасти кулер не судьба, пора покупать новый вентилятор.

Сам процесс смазки предельно прост. Нужно капнуть немного жидкой, или чутка мазнуть густой смазкой, чтобы она заполнила отверстие. Затем несколько раз вставить и вынуть ротор, дабы размазать и вытеснить материал, покрутить вертушку для заполнения подшипника. Затем следует еще немного смазать трущиеся детали – и можно приступать к обратной сборке.

Наденьте стопорное кольцо на вал, а сверху его можно еще немного смазать. Затем закройте заглушку и наклейте наклейку. Если она не прилипает – можно воспользоваться двухсторонним скотчем. Конечно, ничего страшного не случится и без нее, но иногда наклейка держит заглушку.

Если основание не имеет отверстия, и днище сплошное – нужно или менять «карлсона», или попытаться смазать, но морально приготовиться к замене. Варианта два: или попытаться вытащить силой, или сверлить. Оба угрожают целостности, поэтому чреваты поломкой. Рисковать или нет – дело личное.

Чтобы попытаться вытащить ротор силой – потяните за вертушку, держа корпус. Тянуть лучше не прямо пальцами за лопасти (чтобы не отломать), а пропустив под них несколько петель шнурка. Выпустив их с противоположных концов, потяните вертушку на себя.

Богатырской силы прикладывать не надо: если не снимается при усилии 10 кг, значит соединение неразъемное. В таком случае можно просверлить отверстие в центре основания вентилятора, чтобы подать смазку через него, но есть риск что там находится крепеж, который будет поврежден. Поэтому о покупке нового кулера, все равно, придется задуматься.

Замена/смазка кулера в блоке питания, на процессоре, корпусе

Здравствуйте, уважаемые читатели моего блога! В этой статье я бы хотел рассказать о том, как однажды у меня сломался компьютер и как я его починил . У меня перестал включаться компьютер из-за того, что перестал крутиться вентилятор(кулер) в блоке питания. Я сначала было подумал, что всё, накрылся он… Сразу достал из старого компьютера кулер и поставил на время в этот. Но кулер от старого компа в два раза слабее да и тоже не новый. Ну, думаю, пока пару дней постоит этот, потом куплю новый и поставлю. Увы, походя по магазинам, нормального вентилятора я так и не нашёл. Тогда я решил починить этот кулер. На самом деле он не сломался, а просто очень запылился. И в этой статье я расскажу о том, как можно вернуть к работе кулер или его заменить.

Для начала пару слов о кулерах. Они бывают разных размеров. Кулеры к компьютеру подсоединяются с помощью разъёмов. Однако в блоке питания провода кулера запаяны в плату. Разъёмы бывают двух, трёх и четырёх контактные. Для работы кулера нужно напряжение 12В. Мощность кулера можно посчитать по обычной формуле N = IU (мощность равна произведению напряжения и силы тока). Раз напряжение у кулеров равное(12В), то мощность зависит от силы тока. На сломанном кулере сила тока была 0.24А, а на том, который поставил 0.11А. А раз мощность в два раза меньше, то и охлаждать блок питания кулер будет в два раза хуже, что не есть good.

Ладно, как же можно вернуть запылённый кулер к работе? Естественно, очистить его. Это можно сделать обычный кисточкой или пылесосом . Однако его ещё нужно смазать, что более трудно. Ещё большую трудность в моём случае представляет то, что провода кулера в блоке питания запаяны в плату, поэтому, чтобы было легче разбирать и смазывать кулер, я провода разрезал. Конечно, можно и аккуратно их отпаять .

Вскрытие системного блока

Первое, что нужно сделать, это отключить компьютер от электричества и отсоединить все провода. После открутить 1 и 2 винты и снять крышку, сдвинув её на себя.

Снятие кулера

С процессора

Кулер снимается очень легко. Откручиваем четыре самореза и отсоединяем кулер от материнской платы. Кулер может быть и не на саморезах, а на защёлках. На материнской плате рядом с разъёмом для подключения кулера процессора обычно нанесена маркировка CPU_FAN. После снятия кулера, очистите радиатор от пыли.

На материнской плате кроме разъёма для подключения кулера процессора, как правило, установлено ещё несколько разъёмов. Один разъём предназначен для подключения кулера, установленного в корпусе системного бока. Рядом с ним обычно есть надпись SYS_FAN. Ещё один или два обычно свободны и к ним можно, в случае необходимости, подключить ещё один или два дополнительных кулера.

С блока питания

Блок питания к системному блоку может крепиться 4 или 3 винтами. У меня их 3 (3,4,5 на первой картинке). Откручиваем их. Отсоединяем провода, идущие от БП к устройствам внутри системного блока. ОСТОРОЖНО! Некоторые на защёлках! Поэтому осмотрите, прежде чем отрывать провод. И обязательно запомните что к чему.

Достав блок питания из системного блока, откручиваем 4 маленьких винта. Один из них наверняка будет запечатан, поэтому его нужно будет сначала открыть, убрав с него наклейку. Далее аккуратно разъединяем корпус БП на две части.

У меня в БП два кулера. Чтобы их снять нужно снаружи кулера открутить 4 самореза. Далее провода кулера можно разрезать или отпаять от платы. Если кулер будет достаточно только смазать, то можно и не отрезать провода, и не отпаивать, но будет немного труднее.

Смазка кулера

Итак, для смазки кулера нам понадобится смазка. Я смазывал тефлоновой смазкой из баллончика с распылителем. С распылителем очень удобно, потому что детали маленькие и наносить на них смазку, распыляя, проще, чем намазывая её. Можно использовать любую другую смазку или обычное машинное масло.

Отсоединив кулер от БП, снимаем наклейку с центра кулера и аккуратно извлекаем круглую резиновую пробку с помощью ножика или другого острого инструмента.

Далее идёт плоская пластиковая разрезанная шайба. Чтобы снять сам вентилятор, сначала нужно снять эту шайбу. Извлекать шайбу надо очень осторожно и лучше двумя инструментами. Разрез на глаз почти не заметен и нужно иглой, слегка надавливая, вести по кругу шайбы, пока не зацепите за место разреза. Маленькой отверткой прижимаете шайбу рядом с местом разреза с одной стороны, а иголкой зацепляете за другую сторону от места разреза и извлекаете шайбу по кругу.

После снятия шайбы вентилятор можно уже достать, но сначала извлеките резиновое колечко, чтобы его не потерять. Снимаем сам вентилятор.

Смазываем подшипник и собираем кулер обратно.

Если разрезали или отпаивали, то можно проверить работу кулера(если есть блок питания на 12В). Убеждаясь в работе кулера, припаиваем его к БП. Собираем БП в обратной последовательности.

Если же не отпаивали кулер от БП, то работу кулера можно проверить, замкнув зелёный и чёрный контакты на длинном разъёме, который подключается к материнской плате. Замкнуть можно, вставив в один из контактов один конец проволоки, а в другой — другой. И, соответственно, подключив БП к электричеству. Только не забудьте сначала поставить выключатель БП на 0, а уже потом включать в розетку и, когда вставите вилку в розетку, можете поставить выключатель на 1 и проверить работку БП и кулера.

Подключаем все провода. Собираем системный блок и подключаем к нему все устройства.

Если смазка кулера не помогла, то кулер нужно заменить на новый, соответственно, таких же размеров и такой же или большей мощности.

На этом всё! Если возникли какие-либо вопросы или трудности, пишите в комментариях. Также подписывайтесь на обновления блога, чтобы не пропустить новые статьи!

Related posts:

1. Как посмотреть скорость вентилятора на ноутбуке
2. Как поставить шкив вентилятора на бураны видео
3. Какой предохранитель отвечает за вентилятор радиатора на приоре 16 клапанов без кондиционера
4. Какой спутниковый конвектор выбрать

Как узнать, работает ли кулер в ноутбуке: 4 технологии проверки

Самое сложное при аппаратной проверке — добраться до разъема кулера. Без отвертки в этом деле, скорее всего, не обойтись.

Но если вы уже успешно разбирали-собирали ноут для профилактики, то с задачей справитесь. Читайте, как узнать, жив ли кулер в ноутбуке или уже не работает и требует замены.

Как проверить, работает ли кулер на ноутбуке

Для тестирования лучше использовать аппаратные способы, например, воспользоваться мультиметром. Программа SpeedFan может не увидеть кулер. Кроме того, любой софт такого плана — это посредник, а промежуточное звено всегда может выдать недостоверную информацию. Это относится как к программам, написанным под Windows, так и к приложухам, заточенным под Linux или другую систему.

Как проверить кулер мультиметром (тестером)

Когда говорят о тестере, порой имеют в виду разные устройства. В частности, так называют мультиметр и прибор в виде отвертки для проверки напряжения на проводе. Для проверки кулера лучше использовать именно мультиметр, а не устройство без дисплея, которое вряд ли поможет в этом деле.

Итак, как же проверить: работает ли 5-вольтный кулер на ноутбуке? Чтобы выполнить аппаратную проверку вентилятора, необходимо вскрыть корпус лэптопа. Если ноут на гарантии или не разбираетесь в железе — подумайте о других вариантах. Возможно, правильнее будет отнести забарахливший ноутбук в сервис, поручить ремонт специалистам.

Разбирать лэптоп до последнего винтика в любом случае необязательно. Главное — получить доступ к разъему кулера. Далее:

1. Включаем ноутбук;
2. прикладываем щупы мультиметра: черный — к заземлению, красный — к контактам разъема.

Красный провод вертушки — это фаза, на нем должно быть напряжение до 5 В. Если его нет — нужно искать причину отсутствия питания. Возможно, вышла из строя микросхема, через которую ток поступает на вертушку.

Если мультиметр запросто показывает напряжение на красном проводе, то, скорее всего, неисправен кулер. Это легко проверить при наличии заведомо рабочей вертушки с аналогичными характеристиками. Подключаем ее к материнке ноута. Если заработала — кулер однозначно неисправен.

Цвет провода

Как проверить кулер на ноутбуке программно

Убедиться в исправности вентилятора или утвердиться в сомнениях, связанных с работоспособностью вертушки, можно с помощью утилиты SpeedFan. Она наиболее популярная программа для быстрой проверки кулера ноутбука. Ее несложно скачать на сайте разработчиков. Прога бесплатная, устанавливается в пару кликов. В процессе инсталляции будет окошко с английским интерфейсом с 3 активными чекбоксами. Чтобы не возникло затруднений с поиском командного файла галочки лучше оставьте активными.

1. Кликните Configure — Option. В языковой вкладке выберите Russian.
2. Если у вас ноут Dell — проклацайте: «Конфигурация» — «Опции», затем активируйте чекбокс с поддержкой Dell и перезагрузите программу.

Теперь зафиксируйте температуру процессора и других ключевых комплектующих на бумаге или электронном носителе. Следом добавьте оборотов кулеру и оцените динамику температурных показателей. Если они просели — вентилятор рабочий.

Прога SpeedFan не всегда дает возможность менять обороты вертушки. Часто она не видит вентилятор. Причины печальной картины могут быть как программными, так и аппаратными. К примеру, работе SpeedFan мешают настройки БИОСа.

Проверить кулер программно можно путем запуска какой-нибудь тяжелой игры. Если он неисправен или подзабился пылью, ноут быстро выключится из-за перегрева.

Профилактика и рекомендации по уходу за кулером

Пыль, которая оседает на вентиляторе ноутбука, со временем становится причиной перегрева. Лэптоп, проработав какое-то время, выключается. Своевременная чистка пыли продлевает ресурс вентилятора. О ее необходимости можно судить не только по отключениям, но и по странным звукам при включении ноута.

Чтобы очистить кулер от пыли, нужно:

• Отключить лэптоп от электросети, по возможности отсоединить аккумулятор.
• Снять крышку ноута, открутив несколько винтов. Возможно, придется снять еще пару деталей, это зависит от конструкции лэптопа.
• Убрать пыль с помощью пылесоса или баллончика, наполненного сжатым воздухом. Слишком сильную тягу на пылесосе выставлять не нужно, поскольку ноутбучные кулеры довольно хрупкие. В процессе чистки также можно использовать кисточку для рисования и ватные палочки.

Если не уверены в своих силах — лучше отнесите ноут в сервис. Профилактика не стоит больших денег, профессиональный подход гарантирует положительный результат. Возможно, после профилактики уже не нужно будет делать проверку кулера ноутбука — лэптоп заработает как новенький, проблема останется в прошлом.

В заключение ловите пару вариантов аппаратной проверки вентилятора без мультиметра:

• Берем 4 батарейки на 1,5 В и соединяем их плюс к минусу. В черный и красный разъемы кулера вставляем проводки с распущенной витой пары. Замыкаем цепь. Если вертушка крутится — она рабочая. Делать это нужно осторожно: перепутаете полярность при замыкании цепи — можете вывести вертушку из строя.
• Берем обычный Usb-кабель. С одной стороны оставляем разъем для подключения к ПК или зарядному устройству, с другой зачищаем фазу и ноль. Подсоединяем провода к разъему вентилятора поцветно. Запитываем вертушку, например, от Usb-порта компьютера. Если крутится — рабочая.

Второй вариант надежнее, но в первом случае для проведения теста нужно минимум подручных средств.
