Как построить треугольник в автокаде
К многоугольникам относятся равносторонние треугольники, квадраты и шестигранники, которые можно построить тремя способами: описанный многоугольник, вписанный многоугольник, многоугольник с заданной стороной.
Так же можно воспользоваться командной строкой. Набираем команду «МН-УГОЛ», после нажимаем «Enter». Далее покажется рамка, куда вводится число сторон ( по умолчанию 4). Значение указывается в командной строке. Число сторон может быть от 3 до 1024.
Задаем точку с координатами (0,0), «Enter» , выбираем параметр размещения «Описанный вокруг окружности».
Также щелчком правой клавиши мыши можно вызвать контекстное меню и выбрать этот параметр.
Задаем радиус окружности, допустим 500 и «Enter».
До того как ввести значение радиуса многоугольник можно развернуть под любым углом.
2. Примерно также строится вписанный многоугольник, только параметр размещения выбираем «Вписанный в окружность».
В командной строке вводим радиус либо в нужном месте экрана с помощью щелчка левой кнопки мыши курсором образуем точку.
В обоих случаях параметр размещения можно писать через командную строку: «О» – описанный многоугольник, «В» – вписанный многоугольник.
В командной строке вводим координаты первой конечной точки (0,0) и второй конечной точки (100,500), жмем «Enter».
С помощью командной строки, после ввода числа сторон, многоугольник с заданной стороной можно построить путем введения в командную строку русскую букву «С» и нажимаем «Enter».
Есть ли в CADе функция построения треугольников? Ситуация такова- есть замер помещения мне нужно перенести его с листа в CAD возникает проблема с построением всё время приходиться подгонять линии это отнимает очень много времени может есть какой-нибудь другой способ? Подскажите пж.
да не то это я пробывал там только равнобедренный треугольник можно построить, а мне нужен треугольник с разными длинами сторон (забыл как правильно называется) причём углов я незнаю.
Да всё правильно я так и делаю с окружностями но меня волнует то что в программе предназначеной для проектирования не предусмотрели такую простую и очень нужную комонду! как построение треугольников( по трем сторонам). Что касается помещения то оно не треугольное, а круглое с одной стороны, а сдугой тапеция.
треугольник с равными длинами сторон называется равносторонний. Как раз такой и стоит акад по команде «полигон».
> Teodor_2000
1. Правильно ли я понял, что таким образом замерщики в Вашей фирме измеряют (проверяют) углы?
2. Я думаю, что решить эту задачу можно несложным LISPом.
Здесь гораздо важнее сделать практически удобный интерфейс, т.е. что и где указывать на экране, в какой последовательности вводить данные и т.п.
> vogel
Так и мы об ехтом же
да я так измеряю углы. от базовой точки делаю несколько замеров потом переношу в CAD и встраиваю мебель точность получается отменная. А вот на счёт лиспа я не силён т.к. Acad учил сам по книжке.
Подобные вопросы хорошо решаются в любом параметрическом софте (инвентор, SW, SE и д.р.) даже компас в режиме 3Д деталь (или в режиме чертеж если лицензионный), насквозь параметрический Т-флекс как это не странно задачи с плавающей точкой решать не любит и не умеет.
А такую «простая» команда в нем не предусмотрена поскольку он не параметрический изначально
Что значит параметрический? Можно с этого момента подробнее, а то я дубовый.
Надо читать внимательнее. Лень из обезьяны зделала человека! мне просто надоело строить эти окружности они у меня уже в печёнках сидят.
Если «надоело строить окружности» и они «сидят в печёнках»- значит ты занимаешься черчением профессионально.
Lisp служит как-раз для автоматизирования выполнения рутинных операций.
Надо выучить.
> Teodor_2000
попробуй эту топорную функцию:
К сожалению как установить функцию я незнаю только предполагаю. =( С лиспом у меня туго. Но это временно. Так что лучше по подробнее.
Всё вроде хорошо но после выполнения команды привязки сбрасываются приходится устанавливать заново. =( Нужно доработать =) или отсоединить этот лисп нафинг! Только как? =( и такой момент очерёдность построения двух последних бёдер непонятна?
Вот какая сложная задача оказалась. За три месяца можно было обычными способами построить три сотни (или три тысячи) треугольников. Я вот построил всего один равносторонний треугольник по первой заданой стороне и таскаю за ручку противоположную вершину от нечего делать туда и сюда. Получается куча треугольников. Наверное, мысли о бедрах уносят куда-то вдаль. Со сторонами как-то проще. IMHO, конечно.
Только размеры мягко говоря у них, всмысле у бёдер(сторон), «савокупляются» =)
> Teodor_2000
Мне трудно сказать в чем проблема с привязками у тебя. Предпоследняя строка должна восстанавливать первоначальную привязку: (setvar «osmode» osm). Если osnap установишь до выполнения команды 3side, все должно работать нормально. А порядок построения труегольника по трем сторнам:
1. Строим первый отрезок
2. команда 3side
3. указываем первую точку данного отрезка (на чертеже)
4. указываем вторую точку того же отрезка (на чертеже)
5. вводим длину второй стороны (откладывается от первой точки) (например 70.5)
6. вводим длину третей стороны (откладывается от второй точки) (например 45.1)
7. указываем по какую сторону от первого отрезка чертить треугольник, так как две окружности, построенные с центрами в концах первого отрезка пересекаются в двух точках.
Еще раз повторюсь: программу надо-бы подработать под свои нужды. Может я просто не понял смысл задачи.
Начертить равносторонний треугольник по следующим исходным данным
Используя команду _polygon (полигон) начертить равносторонний треугольник со сторонами H мм;
Используя команду _polygon (полигон) начертить равносторонний треугольник со сторонами H мм; .
Построение графика по исходным данным
Зделал интерфейс из 3х закладок. На первом вводятся исходные данные (координаты по осям), на втором.
Равносторонний треугольник
подскажите ход решения задачи на равносторонний треугольник из звездочек в С++ Давайте.
Равносторонний Треугольник
Длина стороны равностороннего треугольника дано. Вычислить площадь треугольника, радиусов вписанных.
равносторонний треугольник
Здравствуйте, помогите пожалуйста решить задачу: Пусть элементами равностороннего треугольника.
Равносторонний треугольник
Введите 3 числа.Если они могут быть длинами сторон равностороннего треугольника, вычеслите его.
Равносторонний треугольник
Ввести три числа.Если они могут быть длинами сторон равностороннего треугольника,вычислить его.
Прямая используется при построения объектов как вспомогательный элемент. Представляет собой бесконечную прямую в обоих направлениях. Есть несколько способов построения прямой.
1. Построение прямой по двум точкам. В вкладке «Главная» выбираем панель «Рисование», нажимаем «Прямая».
В нашем примере мы построим несколько прямых, которые будут проходить через точку начала координат (0,0). Для этого в командной строке задаем команду (_xline) нажимаем Enter, после чего вводим координаты (0,0) и снова нажимаем Enter.
Далее в разных областях чертежа сделаем несколько щелчков левой кнопки мыши. В итоге через начало координат будут построены прямые. Для завершения построения нажимаем Enter или делаем щелчок правой клавишей мыши.
2. Построение вертикальных и горизонтальных прямых, которые проходят через заданную точку, параллельно осям Y и Х соответственно.
Построение горизонтальной прямой начинается с панели «Рисование» – «Прямая», правой клавишей мыши вызываем меню и нажимаем на «Гор».
Укажем на точки, через которые будут проходить прямые.
Для построения вертикальных прямых выбираем «Вер»
3. Построение прямых по углу наклона.
Для начала построим горизонтальную прямую. После «Рисование» – «Прямая», с помощью правой клавиши мыши вызываем меню и выбираем «Угол».
Снова вызываем меню, где выбираем «Базовая линия», курсор должен поменять внешний вид.
После в командной строке задаем угол 45º (значок градуса не указываем), жмем Enter. Задаем точки, через которые будет проходить прямая под углом 45º к базовой.
4. Построение биссектрисы угла.
Аналогично выбираем «Рисование» – «Прямая», вызываем меню и выбираем «Биссект»
5. Метод смещения — построение прямой параллельно какой-либо линии.
Заходим в «Рисование» – «Прямая», вызываем меню и выбираем «Отступ»
В командной строке вводим величину смещения, допустим 30, нажимаем Enter. Курсором указываем базовую линию и щелчком левой клавиши мыши показываем с какой стороны от базовой линии пройдет параллельная прямая.
Для построения лучей открываем вкладку «Главная» в панели «Рисования» выбираем «Луч».
Указываем базовую точку начала луча, затем указываем точки, через которые луч будет проходить. Или в командной строке задаем команду (_ray), нажимаем Enter, задаем координаты начальной точки (100,200), жмем на Enter. От начальной точки можно построить несколько лучей. Для завершения построения нажимаем Enter или делаем щелчок правой клавишей мыши.
Есть ли в CADе функция построения треугольников? Ситуация такова- есть замер помещения мне нужно перенести его с листа в CAD возникает проблема с построением всё время приходиться подгонять линии это отнимает очень много времени может есть какой-нибудь другой способ? Подскажите пж.
да не то это я пробывал там только равнобедренный треугольник можно построить, а мне нужен треугольник с разными длинами сторон (забыл как правильно называется) причём углов я незнаю.
Да всё правильно я так и делаю с окружностями но меня волнует то что в программе предназначеной для проектирования не предусмотрели такую простую и очень нужную комонду! как построение треугольников( по трем сторонам). Что касается помещения то оно не треугольное, а круглое с одной стороны, а сдугой тапеция.
треугольник с равными длинами сторон называется равносторонний. Как раз такой и стоит акад по команде «полигон».
> Teodor_2000
1. Правильно ли я понял, что таким образом замерщики в Вашей фирме измеряют (проверяют) углы?
2. Я думаю, что решить эту задачу можно несложным LISPом.
Здесь гораздо важнее сделать практически удобный интерфейс, т.е. что и где указывать на экране, в какой последовательности вводить данные и т.п.
> vogel
Так и мы об ехтом же
да я так измеряю углы. от базовой точки делаю несколько замеров потом переношу в CAD и встраиваю мебель точность получается отменная. А вот на счёт лиспа я не силён т.к. Acad учил сам по книжке.
Подобные вопросы хорошо решаются в любом параметрическом софте (инвентор, SW, SE и д.р.) даже компас в режиме 3Д деталь (или в режиме чертеж если лицензионный), насквозь параметрический Т-флекс как это не странно задачи с плавающей точкой решать не любит и не умеет.
А такую «простая» команда в нем не предусмотрена поскольку он не параметрический изначально
Что значит параметрический? Можно с этого момента подробнее, а то я дубовый.
1. Бедро(базовое), фактически как линия первая точка — вторая точка. 2.потом видимо 2 бедро(длиана). 3. 3 бедро (длина)- так было бы в идеале но получится так? Вот в чём вопрос?
Что-то непонятно. если есть 3 длины сторон, то треугольник строится из отрезка и двух окружностей (как в школе учили).
Если есть одна длина и 2 угла — отрезок и 2 луча.
Подгонять ничего не надо. Пользуйтесь дополнительными построениями — это проще, чем на бумаге. и не надо ждать на любую вашу задачу чудесной команды, решающей все проблемы.
Надо читать внимательнее. Лень из обезьяны зделала человека! мне просто надоело строить эти окружности они у меня уже в печёнках сидят.
Если «надоело строить окружности» и они «сидят в печёнках»- значит ты занимаешься черчением профессионально.
Lisp служит как-раз для автоматизирования выполнения рутинных операций.
Надо выучить.
> Teodor_2000
попробуй эту топорную функцию:
К сожалению как установить функцию я незнаю только предполагаю. =( С лиспом у меня туго. Но это временно. Так что лучше по подробнее.
Всё вроде хорошо но после выполнения команды привязки сбрасываются приходится устанавливать заново. =( Нужно доработать =) или отсоединить этот лисп нафинг! Только как? =( и такой момент очерёдность построения двух последних бёдер непонятна?
Вот какая сложная задача оказалась. За три месяца можно было обычными способами построить три сотни (или три тысячи) треугольников. Я вот построил всего один равносторонний треугольник по первой заданой стороне и таскаю за ручку противоположную вершину от нечего делать туда и сюда. Получается куча треугольников. Наверное, мысли о бедрах уносят куда-то вдаль. Со сторонами как-то проще. IMHO, конечно.
Только размеры мягко говоря у них, всмысле у бёдер(сторон), «савокупляются» =)
> Teodor_2000
Мне трудно сказать в чем проблема с привязками у тебя. Предпоследняя строка должна восстанавливать первоначальную привязку: (setvar «osmode» osm). Если osnap установишь до выполнения команды 3side, все должно работать нормально. А порядок построения труегольника по трем сторнам:
1. Строим первый отрезок
2. команда 3side
3. указываем первую точку данного отрезка (на чертеже)
4. указываем вторую точку того же отрезка (на чертеже)
5. вводим длину второй стороны (откладывается от первой точки) (например 70.5)
6. вводим длину третей стороны (откладывается от второй точки) (например 45.1)
7. указываем по какую сторону от первого отрезка чертить треугольник, так как две окружности, построенные с центрами в концах первого отрезка пересекаются в двух точках.
Еще раз повторюсь: программу надо-бы подработать под свои нужды. Может я просто не понял смысл задачи.
Читайте также:
- Acer 5930g bios прошивка
- Проверьте параметры программы предварительной оценки windows server
- Программа белый список для андроид
- 1с тип значения валюты
- Страхователь не подключен к эдо сзв тд 1с
Как начертить равносторонний треугольник

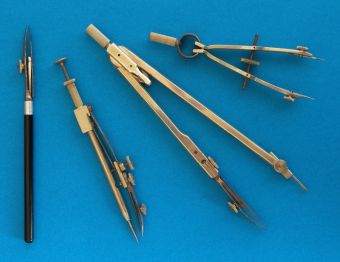

Из этого материала вы узнаете, как с помощью циркуля построить правильный треугольник. Напомним, что треугольник является правильным, если длина всех его сторон одинакова, а каждый из углов составляет 60°.
Нам понадобится
Простой карандаш
Фломастер (не обязательно)
Шаг 1 из 8
На листе бумаги отметьте произвольную точку. Установите в эту точку иглу циркуля и нарисуйте окружность.
Шаг 2 из 8
Установите иглу циркуля в любую произвольную точку, лежащую на окружности, и нарисуйте вторую окружность с центром в этой точке.
При этом не меняйте раствор циркуля, то есть радиус первой окружности должен быть равен радиусу второй окружности.
Шаг 3 из 8
Отметьте точки пересечения окружностей.
Шаг 4 из 8
Соедините полученные точки линией. Полученный отрезок будет первой стороной треугольника.
Шаг 5 из 8
Далее, через центры обеих окружностей нужно провести прямую линию.
Шаг 6 из 8
Таким образом, у вас получилось три точки, которые будут тремя вершинами треугольника.
Шаг 7 из 8
Соедините все три точки между собой.
Шаг 8 из 8
Полученный треугольник имеет одинаковую длину сторон, а величина каждого его угла составляет 60°, а значит он правильный.
Автор: канал YouTube Nick Komarov
Геометрия для средней школы/Построение правильного треугольника
В этой главе мы покажем как построить равносторонний треугольник. Что значит «Равносторонний»? Это просто значит, что все три стороны треугольника имеют одинаковую длину.
Любой треугольник, вершинами которого являются точки A, B и C записывается как △ A B C .
И если он равносторонний, то выглядит как показано на рисунке снизу:
Построение править
Построение (метод, которым мы нарисуем △ A B C ) основано на Book I, proposition 1.
- Используя вашу линейку, начертите линию любой длины. Это будет одна из сторон вашего треугольника.
Назовем один конец отрезка — A другой — B.
Теперь мы имеем отрезок с названием A B ¯ >> .
Он должен выглядеть как на рисунке ниже. - Используя ваш циркуль, нарисуйте окружность ∘ A , центр которого будет в точке A, а радиус будет A B ¯ >> .
- Снова используя ваш циркуль, нарисуйте окружность ∘ A , центр которого будет в точке B, а радиус будет A B ¯ >> .
- Вы можете увидеть как круги пересекаются (накладываются друг на друга) в двух точках.
Точки отмечены красным цветом на картинке снизу. - Выберите одну из этих точек и назовем её C.
Мы выбрали верхнюю точку, но вы можете выбрать нижнюю если вам так больше нравится. Если вы выберите нижнюю точку, ваш треугольник будет выглядеть «вверх тормашками», но он всё равно будет правильным. - Начертите линию между A и C и получите отрезок A C ¯ >> .
- Начертите линию между B и C и получите отрезок B C ¯ >> .
- Построение △ A B C завершено.
Утверждение править
Доказательство править
Не вставлено в связи с отсутствием перевода от последнего редактора в 2016 году.
Ссылки править
Как построить равносторонний треугольник в автокаде
Начертить равносторонний треугольник по следующим исходным данным
Помогите пожалуйста с этим заданием, если можно расписать по командам как и что делать (в автокаде новичок).
С помощью команды ОТРЕЗОК начертить равносторонний треугольник, для
которого заданы:
– координаты одной из вершин X и Y (190,75);
– длина ребра L (30 мм);
– угол поворота основания α (230 градусов)
94731 / 64177 / 26122
Регистрация: 12.04.2006
Сообщений: 116,782
Ответы с готовыми решениями:
Используя команду _polygon (полигон) начертить равносторонний треугольник со сторонами H мм;
Используя команду _polygon (полигон) начертить равносторонний треугольник со сторонами H мм; .
Создать базовый класс Треугольник с 2 наследниками: Равносторонний треугольник, Прямоугольный треугольник
Задание звучит так: Нужно создать базовый класс Треугольник с двумя наследующими его классами — .
Построение графика по исходным данным
Зделал интерфейс из 3х закладок. На первом вводятся исходные данные (координаты по осям), на втором.
Равносторонний треугольник
подскажите ход решения задачи на равносторонний треугольник из звездочек в С++ Давайте.
605 / 925 / 149
Регистрация: 10.08.2015
Сообщений: 4,875
Команда: _line
Первая точка: 190,75
Следующая точка или [оТменить]: @30 Следующая точка или [оТменить]: @30 Следующая точка или [Замкнуть/оТменить]: _c
Регистрация: 22.04.2015
Сообщений: 10
Большое спасибо!
87844 / 49110 / 22898
Регистрация: 17.06.2006
Сообщений: 92,604
Помогаю со студенческими работами здесь
Равносторонний Треугольник
Длина стороны равностороннего треугольника дано. Вычислить площадь треугольника, радиусов вписанных.
равносторонний треугольник
Здравствуйте, помогите пожалуйста решить задачу: Пусть элементами равностороннего треугольника.
Равносторонний треугольник
Введите 3 числа.Если они могут быть длинами сторон равностороннего треугольника, вычеслите его.
Равносторонний треугольник
Ввести три числа.Если они могут быть длинами сторон равностороннего треугольника,вычислить его.
Как построить треугольник? (Страница 1 из 3)
Есть ли в CADе функция построения треугольников? Ситуация такова- есть замер помещения мне нужно перенести его с листа в CAD возникает проблема с построением всё время приходиться подгонять линии это отнимает очень много времени может есть какой-нибудь другой способ? Подскажите пж.
#2 Ответ от Teodor_2000 8 марта 2005г. 09:08:49
Re: Как построить треугольник?
да не то это я пробывал там только равнобедренный треугольник можно построить, а мне нужен треугольник с разными длинами сторон (забыл как правильно называется) причём углов я незнаю.
#3 Ответ от Vitalij 8 марта 2005г. 09:28:27
Re: Как построить треугольник?
[rus] chto znachit podgonjat’ linii? Pomeshhenija treugol’nye? Esli prjamougol’nye:
1. vkljuchaem orto,
2. myshkoj zadajom napravlenie,
3. klaviaturoj vvodim dlinu otrezka,
4. klacaem po Ehntjoru.
Po nadobnosti povtorjaem 2,3,4 punkty. knopochka mnogougol’nika, daet vozmozhnost’ nachertit’ ravnostoronnij treugol’nik. Esli izvestny vse storony, togda chertim otrezok ravnyj dline odnoj storony. na odnom konce chertim okruzhnost’ radiusom ravnym dline storony, na drugom konce otrezka sootvetstvenno risuem okruzhnost’ radiusom ravnym toj storone. v tochke peresechenija okruzhnostej my poluchaem iskomuju vershinu treugol’nika.[/rus]
#4 Ответ от Teodor_2000 8 марта 2005г. 09:41:13
Re: Как построить треугольник?
Да всё правильно я так и делаю с окружностями но меня волнует то что в программе предназначеной для проектирования не предусмотрели такую простую и очень нужную комонду! как построение треугольников( по трем сторонам). Что касается помещения то оно не треугольное, а круглое с одной стороны, а сдугой тапеция.
#5 Ответ от vogel 8 марта 2005г. 11:20:51
Re: Как построить треугольник?
треугольник с равными длинами сторон называется равносторонний. Как раз такой и стоит акад по команде «полигон».
#6 Ответ от Пастух 8 марта 2005г. 12:13:40
Re: Как построить треугольник?
> Teodor_2000
1. Правильно ли я понял, что таким образом замерщики в Вашей фирме измеряют (проверяют) углы?
2. Я думаю, что решить эту задачу можно несложным LISPом.
Здесь гораздо важнее сделать практически удобный интерфейс, т.е. что и где указывать на экране, в какой последовательности вводить данные и т.п.
#7 Ответ от Vitalij 8 марта 2005г. 12:13:59
Re: Как построить треугольник?
> vogel
Так и мы об ехтом же
#8 Ответ от Teodor_2000 8 марта 2005г. 13:41:58
Re: Как построить треугольник?
да я так измеряю углы. от базовой точки делаю несколько замеров потом переношу в CAD и встраиваю мебель точность получается отменная. А вот на счёт лиспа я не силён т.к. Acad учил сам по книжке.
#9 Ответ от RAVEN 8 марта 2005г. 17:46:08
Re: Как построить треугольник?
Подобные вопросы хорошо решаются в любом параметрическом софте (инвентор, SW, SE и д.р.) даже компас в режиме 3Д деталь (или в режиме чертеж если лицензионный), насквозь параметрический Т-флекс как это не странно задачи с плавающей точкой решать не любит и не умеет.
А такую «простая» команда в нем не предусмотрена поскольку он не параметрический изначально
#10 Ответ от Teodor_2000 14 июня 2005г. 21:09:00
Re: Как построить треугольник?
Что значит параметрический? Можно с этого момента подробнее, а то я дубовый.
#11 Ответ от Teodor_2000 15 июня 2005г. 23:15:57
Re: Как построить треугольник?
1. Бедро(базовое), фактически как линия первая точка — вторая точка. 2.потом видимо 2 бедро(длиана). 3. 3 бедро (длина)- так было бы в идеале но получится так? Вот в чём вопрос?
#12 Ответ от Vook 16 июня 2005г. 11:48:31
Re: Как построить треугольник?
Что-то непонятно. если есть 3 длины сторон, то треугольник строится из отрезка и двух окружностей (как в школе учили).
Если есть одна длина и 2 угла — отрезок и 2 луча.
Подгонять ничего не надо. Пользуйтесь дополнительными построениями — это проще, чем на бумаге. и не надо ждать на любую вашу задачу чудесной команды, решающей все проблемы.
#13 Ответ от Teodor_2000 16 июня 2005г. 16:16:14
Re: Как построить треугольник?
Надо читать внимательнее. Лень из обезьяны зделала человека! мне просто надоело строить эти окружности они у меня уже в печёнках сидят.
#14 Ответ от Hrenn 16 июня 2005г. 16:23:04
Re: Как построить треугольник?
> Teodor_2000
Напиши Lisp
#15 Ответ от Teodor_2000 17 июня 2005г. 10:23:18
Re: Как построить треугольник?
#16 Ответ от Hrenn 17 июня 2005г. 10:38:12
Re: Как построить треугольник?
Если «надоело строить окружности» и они «сидят в печёнках»- значит ты занимаешься черчением профессионально.
Lisp служит как-раз для автоматизирования выполнения рутинных операций.
Надо выучить.
#17 Ответ от che 17 июня 2005г. 16:50:50
Re: Как построить треугольник?
> Teodor_2000
попробуй эту топорную функцию:
; Пересечение 2-х окружностей заданных центром и радиусом, лежащих в одной плоскости ;------------------------------------------------------------------------- ;Параметры: ;P1, R1 - ценр и радиус 1-й окружности ;P2, R2 - ценр и радиус 2-й окружности ; Возвращает список точек пересечения окружностей или nil если не пересекаются (defun 2d_inters_circle (P1 R1 P2 R2 / A A1 CosA D) (setq D (distance P1 P2) A1 (angle P1 P2)) (cond ((equal D (+ R1 R2) 0.001) (list (polar P1 A1 R1) (polar P1 A1 R1))) ((> D (+ R1 R2)) nil) (T (setq CosA (/ (- (+ (* R1 R1) (* D D)) (* R2 R2)) 2.0 R1 D) A (atan (sqrt (- 1 (* CosA CosA))) CosA) ) (list (polar P1 (+ A1 A) R1) (polar P1 (- A1 A) R1)) ) ) ) ;Строит треугольник по трем сторонам (princ "new function: 3side") (defun c:3side () (setq osm (getvar "osmode")) (setq p1 (getpoint "\n укажите первую точку первого отрезка:")) (setq p2 (getpoint "\n укажите вторую точку первого отрезка:")) (setq r1 (getdist "\n длина второго отрезка:")) (setq r2 (getdist "\n длина третьего отрезка:")) (setq p3_1 (car (2d_inters_circle P1 R1 P2 R2))) (setq p3_2 (cadr (2d_inters_circle P1 R1 P2 R2))) (setvar "osmode" 0) (setq side (getpoint "\n укажите точку, куда рисовать треугольник:")) (if (< (distance p3_1 side) (distance p3_2 side)) (vl-cmdf "_line" p1 p3_1 p2 "") (vl-cmdf "_line" p1 p3_2 p2 "") );if (setvar "osmode" osm) );;;defun
Сначала указываешь две точки нарисованной стороны треугольника, затем вводишь поочередно значения двух других сторон, и последнее - сторону от отрезка, куда нужно чертить треугольник, так как ответов получается 2.
А как установить функцию, надеюсь, знаешь. Прогу лучше оптимизировать под собственные нужды.
Как начертить треугольник в окружности
Около каждого треугольника можно описать одну-единственную окружность. Соответственно, треугольник будет вписанным, то есть таким, у которого все вершины лежат на окружности. Начертить такой треугольник можно на листе бумаги с помощью линейки, транспортира и циркуля, а также в программе AutoCAD.
- Как начертить треугольник в окружности
- Как описать окружность около прямоугольного треугольника
- Как вписать круг в прямоугольный треугольник
- - бумага;
- - чертежные инструменты;
- - параметры треугольника;
- - компьютер с программой AutoCAD.
Вычислите радиус окружности, в которую вам нужно вписать треугольник. Для того чтобы начертить сам треугольник, вам необходимо знать размеры трех его сторон, двух сторон и ограниченного ими угла, двух углов и стороны между ними. Все указанные размеры нужны для вычисления радиуса. Для построения достаточно знать длину стороны и угол или размеры двух сторон.
В зависимости от того, что вам известно, вычислите радиус. Он равен длине стороны, деленной на удвоенный синус противолежащего угла, то есть R=a/2sinα. Найти его можно и как частное от деления произведения всех сторон на учетверенную площадь, то есть R=abc/4S. Знаменатель этой дроби, в свою очередь, можно представить как квадратный корень из выражения p(p-2a)(p-2b)(p-2c).
Начертите окружность. Обозначьте ее центр как О. Эта же точка будет являться ортоцентром треугольника, то есть точкой пересечения его серединных перпендикуляров.
Проведите радиус и в точке его пересечения поставьте точку А. Это будет одна из вершин треугольника. В любом случаев условиях дана длина одной из сторон. Начертите эту сторону, чтобы второй конец этого отрезка оказался на окружности. Это удобнее всего делать с помощью циркуля-измерителя. Разведите иголки на заданную длину и отметьте на окружности точку. Соедините ее с вершиной А. Поставьте точку В.
Чтобы вычертить вторую сторону, точно так же разведите ножки циркуля на длину второй стороны, отметьте точку С, соедините ее с вершинами В и А. Проверьте длину стороны СА. Если вы все выполнили правильно, то ее длина будет равна заданному размеру.
Зная хотя бы один угол, построение все равно начните со стороны. От одной из конечных точек отложите заданный угол. Проведите через эту новую точку отрезок до пересечения с окружностью. Проверьте его длину. Она должна быть равна длине второй стороны. Поставьте точку С. Соедините точки А и С прямой.
В программе AutoCAD равносторонний треугольник можно вычертить с помощью инструмента «Многоугольник», выставив в появившемся окошке нужное число сторон. Программа предложит вам выбрать между вписанным и описанным многоугольниками. Выберите первое. Центр окружности задается координатами или щелчком мыши по экрану.
Неправильный треугольник в этой программе можно построить двумя способами. Он может состоять из отдельных отрезков или быть одной полилинией, у которой совпадают начало и конец. Предпочтительнее первый способ. Построение мало чем отличается от того, что вы выполняли на бумаге. Начертите окружность заданного радиуса. Обозначьте на ней точку. От этой точки постройте с помощью инструмента «Линия» отрезок до пересечения с окружностью Следующий отрезок расположите по отношению к первому под заданным углом. Третий отрезок просто соединяет точки пересечения с окружностью двух уже существующих линий. Нужную команду можно вызвать через вкладку «Главная» в верхнем меню или ввести в командную строку команду _line.
Совет полезен?
Статьи по теме:
- Как построить треугольник по двум сторонам и углу
- Как провести медиану с помощью циркуля
- Как начертить равнобедренный треугольник
Добавить комментарий к статье
Похожие советы
- Как начертить прямоугольный треугольник
- Как построить треугольник по 2 сторонам и углу
- Как построить вписанную окружность
- Имеет ли треугольник центр симметрии
- Как вписать треугольник в окружность
- Как построить треугольник с помощью циркуля
- Как вписать равносторонний треугольник в окружность
- Как начертить равносторонний треугольник
- Как вписать треугольник в круг
- Как построить вписанный треугольник
- Как нарисовать в круге треугольник
- Как в окружность вписать правильный треугольник
- Как начертить треугольник
- Как построить равный треугольник
- Как построить треугольник по двум сторонам и медиане
- Как вписать в окружность многоугольник
- Как описать окружность вокруг треугольника
- Пять уникальных окружностей треугольника
- Как построить правильный треугольник
- Как находить площадь треугольника, вписанного в окружность
- Как нарисовать правильный треугольник
- Как начертить правильный семиугольник
Как в автокад нарисовать равнобедренный треугольник в круг радиусом 1200
Геометрию в школе прогуливал?
А если серьёзно, то ГУГЛ зачем придумали?!
https://yandex.ru/search/?text=Как в автокад вписать равнобедренный треугольник в круг радиусом 1200&lr=11413
Длина медианы треугольника, если ты заметил, равна полутора радиусам. Дальше - думай сам.
ВторникИскусственный Интеллект (185627) 3 года назад
Ну да, а формулы в экселе мы на счетах считать будем.
Николай Шмаков 三十 Искусственный Интеллект (114801) Вам то зачем? Пусть автор считает! )
Николай Шмаков 三十Искусственный Интеллект (114801) 3 года назад
Ну нарисуй окружность, потом инструментом "Поделить" на 3 сегмента раздели и дальше дорисуй треугольник.
Николай Шмаков 三十Искусственный Интеллект (114801) 3 года назад
Зачем?
Кад сам всё сделает https://it.wikireading.ru/39621
Вторник Искусственный Интеллект (185627) Тем более
1. Чертиш круг!
2. Даешь команду чертить многоугольник. _polygon
3. После запуска команды "многоугольник" _polygon в командной строке по умолчанию автокад предложе 4 стороны, напиши 3 и нажми ентер!
4. Укажи точку в центре круга, т. е. это центр многойгольника состоящего из 3 сторон.
5. По умолчанию в командной строке включен внешний радиус, т. е. радиус от центра до вершины многоугольника. Зная радиус круга можно его задать написав с клавы. Или можно ничего не писать, мышкой провести курсор за которым тянется вершина теругольника к окружности например в верху и поставить точку. Но, чтоб сделать это мышкой надо чтоб были включены обьетные и полярные привязки.
Способ № 2
Чертишь круг. Даешь команду divide
Автокад попросит выделить обьект который хочешь поделить, щелкаешь по кругу!
Автокад попросит в строке указать число частей, пиши 3 жми ентер!
После этого на окружности появятся 3 точки.
Но по умолчанию, они могут быть не видны на экране. Чтоб они были видны, надо включить наглядное их отображение. Пиши _ptype жми ентер, появится меню, в котором надо выбрать значек обозначения точек на экране.
После чего точки станут видны, и их можно соединить линией с помощью включенных привязок. Без привязок точно не получится.
