Сечения
Сечение документации модели— это проекционный вид на основе существующего вида чертежа, в котором можно использовать линию сечения, чтобы разрезать вид чертежа и показать, что находится внутри.
На следующем рисунке приводятся различные объекты, созданные с помощью команды ВИДСЕЧЕНИЯ, а также термины, используемые для их называния. Стили вида сечений определяют внешний вид каждого из перечисленных объектов.
Ограничение линии сечения
При включении подразумеваемых зависимостей (CONSTRAINTINFER = 1) во время создания сечения зависимости накладываются между геометрией вида и линией сечения. При обновлении вида эти зависимости гарантируют сохранение местоположения линии сечения относительно выделенных элементов. В некоторых случаях могут потребоваться более сложные зависимости, чем подразумеваемые зависимости. Например, в случае линии сечения, которая должна проходить в пределах 15 мм от данной кромки. В таких случаях можно вручную связать линию сечения с геометрией вида, используя специальную среду редактирования, называемую «режимом доработки обозначения». В режиме эскиза можно добавлять дополнительную геометрию для наложения зависимости на линию сечения. Такая геометрия считается вспомогательной и отображается только в режиме доработки обозначения.
Включение компонентов в сечение
Компоненты, пересекаемые линией сечения, в сечении штрихуются. Согласно правилам построения проектных чертежей необходимо, чтобы такие компоненты, как крепежные детали и валы, на сечении не заштриховывались.
По этой причине команда ВИДСЕЧЕНИЯ выявляет компоненты из библиотеки компонентов Inventor и не строит их сечение. Однако в моделях AutoCAD 3D отсутствуют метаданные, позволяющие явно определить такие компоненты, как валы или крепежные детали. Следовательно, необходимо вручную выбрать такие компоненты исключить их из построения сечения.
Проецирование видов из сечений
Как и в любом другом виде чертежа, в сечении можно создать проекционные виды. Однако по умолчанию сечения наследуют только изометрические проекционные виды. Ортогональные проекционные виды не наследуют сечения. Поэтому ортогональный проекционный вид для сечения является полным видом.
На изометрические проекционные виды для сечения не влияют стили вида сечения. Напротив, они наследуют такие свойства, как масштаб и штриховка, из родительского сечения.
Изменение линий сечения
При перемещении линии сечения соответствующее сечение обновляется. При изменении угла линии сечения само сечение смещается для сохранения выравнивания по линии сечения.
Прим.: Выравнивание не сохраняется, только если явно удалить зависимость выравнивания, которая накладывается по умолчанию в момент создания.
Если удалить линию сечения, соответствующее сечение также удаляется. Аналогичным образом, если удалить сечение, то также удаляется соответствующая линия сечения.
Понятия, связанные с данным
- Документация модели
- Стили сечения
Построение линии сечения и нанесение обозначений
Используйте эту процедуру для формирования линии разреза и обозначений разреза на каждом конце. Линия разреза проводится, указывая начальную точку, конечную точку длину и высоту разреза. Можно указать дополнительные точки между начальной и конечной для создания изломов в разрезе. Линия разреза действует как разрезающая плоскость, образуя разрез модели здания.
Прим.: При работе с комплектом чертежей, в которых несколько внешних ссылок связано с основным чертежом, проведите линию разреза на основном чертеже.
Совет: Можно также создать разрезы при использовании инструмента выноски.
- На палитре инструментов, принятой по умолчанию, нажмите на вкладку «Проектирование», а затем выберите инструмент «Вертикальный разрез». При необходимости прокрутите палитру для отображения необходимого инструмента.
Прим.: Или щелкните вкладку «Главная» панель «Сечение и фасал» Линия сечения .

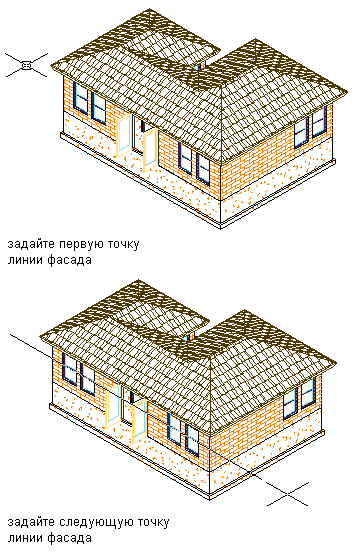

Укажите начальную и конечную точки линии сечения в 3D виде.
Обозначения разреза представляют собой многовидовые блоки, привязанные к линии разреза. Можно редактировать обозначения сечения для изменения отображаемой информации.
Высота линии сечения задается в соответствии с границами выбранных объектов. Можно изменить свойства линии для изменения высоты и глубины сечения, добавить нижнюю часть или добавить графические разделы.
Понятия, связанные с данным
Задачи, связанные с данной
- Изменение высоты сечения с помощью ручек
- Изменение нижнего выступа с помощью ручек
- Изменение длины разреза с помощью ручек
- Изменение размера угла сечения
- Создание графических элементов для 2D- и 3D-сечений
- Изменение графического раздела с помощью ручек
- Изменение атрибутов обозначения разреза
- Изменение местоположения линии сечения
- Изменение линии сечения с помощью ручек
- Прикрепление гиперссылок, комментариев и файлов к линии разреза
Создание сечений на основе концептуальной модели
Сечение можно теоретически представить как уровень пола. Сечения дают возможность преобразовывать 3D геометрические построения композиционной группы в нечто, что может быть использовано для формирования отдельных массивов пола здания. Сечения можно преобразовывать в границы пространств или в полилинии, а затем — в стены.
Сечения и концептуальные модели
Подобно работе с композиционными группами, выбор сечений и манипулирование ими выполняется посредством соответствующего маркера — маркера сечения. При присоединении композиционных групп к маркеру сечения, этот маркер формирует периметр здания, называемый сечением. Каждый раз при изменении композиционных групп, присоединенных к маркеру сечения, это сечение обновляется.
При присоединении к сечению формообразующих элементов вместо композиционных групп, свойственные этим формообразующим элементам логические аспекты (объединение, вычитание и пересечение) не различаются на сечении. Чтобы эти аспекты распознавались на сечении, следует присоединить композиционную группу.
От сечений к стенам
После создания сечений можно преобразовать сечения в границы пространств или полилинии, а затем формировать из них стены. Создать стены непосредственно из сечения невозможно. Сечение — это просто способ обозначить каждый уровень пола данной композиционной группы.
Понятия, связанные с данным
Задачи, связанные с данной
- Формирование сечения
- Задание отметки сечения
- Прикрепление объектов к сечению
- Отсоединение объектов от сечения
- Преобразование разреза в полилинию
- Изменение местоположения сечения
- Присоединение к сечению гиперссылок, примечаний или файлов
Самоучитель AutoCAD 3D
В русскоязычной версии AutoCAD, инструмент Разрез (Slice) на вкладках и в КМн переводится как сечение. Не нужно путать этот инструмент с инструментом Сечение (Section). Это разные инструменты, предназначенные для выполнения своих специфических функций.
Изначально их можно отличить друг от друга по пиктограммам (иконкам) и способам доступа.
Рис. 6.1. Доступ к инструменту Разрез
С помощью инструмента Разрез можно внести коррекцию в геометрическую форму 3D тела для получения нового 3D тела или, например, выполнить в дальнейшем некоторые процедуры:
- изменить свойства 3D тела за счет изменения его формы (ненужное удаляется);
- подготовить 3D тело для последующего формирования сопряжений или снятия фасок на гранях этого тела, рис. 6.2.
Существует несколько способов определения режущей плоскости. Наиболее распространенные способы – это разрез по трем точкам и разрез любой стандартной плоскостью (XY, YZ, ZX).
После выполнения процедуры разреза, вновь полученные 3D тела, не несут в себе информацию о форме исходного тела, а только наследуют его цвет и свойства слоя.
По умолчанию используется способ разрезания, при котором задаются две точки, определяющие режущую плоскость перпендикулярно плоскости XY текущей ПСК.
Последовательность действий для выполнения разреза 3D тела:
- любым способом активизировать инструмент Разрез;
- выделить объект щелчком ЛКн (набор объектов выделить рамкой);
- дважды щелкнуть ПКн;
- в раскрывшемся КМн выбрать необходимую опцию, например, опцию 3точки;
- указать на объекте три точки, принадлежащие этой плоскости;
- еще раз щелкнуть ПКн и выбрать пункт Ввод.
Обратите внимание на то обстоятельство, что алгоритм разреза 3D тела полностью совпадает с алгоритмом выполнения 3D зеркального отображения.
Так же, как и в случае с 3D зеркальным отображением, перед активизацией инструмента Разрез, необходимо обновить систему координат (установить МСК), если плоскость разреза должна быть параллельна или совпадать со стандартными плоскостями XY, YZ и ZX.
Рис. 6.2. Формирование граней 3D тела с помощью разрезов
Инструмент Разделить.
Рис. 6.3. Доступ к инструменту Разделить
Инструмент Разделить предназначен для разделения составных 3D тел, части которых обладают общим объемом, на составляющие тела.
Инструмент часто применяется после выполнения процедуры разреза 3D тела, поскольку в некоторых случаях именно после применения последнего инструмента необходимо дополнительно разделить «связанные» 3D тела.
Для того что бы разделить объем одного 3D тела после выполнения, например, процедуры вычитания, рис. 6.4.а, нужно выполнить простой алгоритм:
- активизировать любым способом инструмент Разделить;
- указать на экране объект, предназначенный для разделения и выйти из действия команды нажав клавишу Esc.
Рис. 6.4. Разделение 3D тела
Для того, чтобы определить занимают ли части 3D тела один общий объем, достаточно навести на него указатель мыши или щелкнуть по нему ЛКн.
В первом случае – все 3D тела подсветятся, а во втором на них будут выведены ручки, рис. 6. 4.б. Конечный результат разделения объема 3D тела наглядно показан на рис. 6.4.в.
Команда Сечение.
С помощью команды СЕЧЕНИЕ создается двухмерный объект (область) с трехмерных тел. Полученное сечение AutoCAD размещает в текущем слое.
Возможно использование сечений для следующих приложений:
- более наглядного (детального) представления о форме профиля твердого 3D тела в указанной плоскости при оформлении рисунков или чертежей с плоскими видами;
- использования в качестве контуров при формировании твердых тел способами экструзии или вращением вокруг указанной оси;
- определения на 3D твердотельных объектах, особенно с криволинейными гранями, точек привязки к ним других объектов, а также использование этих точек в качестве опорных, например, для выполнения разрезов.
Последовательность действий для определения сечения 3D тела:
- запустить команду СЕЧЕНИЕ;
- выделить объект щелчком ЛКн (набор объектов выделить рамкой);
- дважды щелкнуть ПКн;
- в раскрывшемся КМн выбрать необходимую опцию, например, плоскость ZX;
- указать на объекте (объектах) точку, принадлежащую этой плоскости.
Как видите, в данном случае алгоритм выполнения команды короче на один пункт по сравнению с разрезом или 3D зеркалом.
На рис. 6.5.а показан 3D объект в виде заготовки корпуса фары мотоцикла. На этот объект предполагается установить дополнительные объекты, позволяющие в дальнейшем прикрепить фару к вилке мотоцикла, а также установить на ней спидометр.
