Как измерить диаметр вентилятора для компьютера

Компьютерный вентилятор — руководство по размерам и типам

По мере развития технологий настольные компьютеры становятся все более сложными и мощными, что неизбежно влечет за собой увеличение тепловыделения. В этом контексте вентиляторы играют ключевую роль в процессе охлаждения. Их тщательный выбор — это не только вопрос поддержания оптимальной производительности и долговечности отдельных компонентов, но и вопрос комфорта пользователя. Повышенная температура может привести к перегреву компонентов, что в свою очередь приведет к сбоям или даже непоправимому повреждению оборудования. Выбор правильного вентилятора — задача, требующая понимания нескольких ключевых аспектов, которые необходимы для принятия взвешенного решения. В этой статье мы подробно рассмотрим, какие критерии необходимо учитывать, чтобы выбрать оптимальное решение для охлаждения компьютерной системы.

Типы компьютерных вентиляторов — в чем разница?

Система охлаждения на основе вентиляторов известна как активное охлаждение. Циркуляция воздуха создается вращающимися лопастями вентилятора. Внедрение этого типа вентиляции обычно осуществляется путем установки в корпус (что позволяет эффективно отводить тепло от всей системы) или непосредственно на конкретные компоненты. Вентиляторы различаются по размеру, количеству оборотов пропеллера в минуту, типу подшипников, качеству материалов, возможности регулировки скорости вращения, а также освещению или его отсутствию.

На рынке также представлены дополнительные компоненты охлаждения, такие как внешние вентиляторы. Существуют также охлаждающие подставки, которые помогают поддерживать нужную температуру на мобильном оборудовании. Они могут оказаться особенно полезными при использовании ноутбука на мягких поверхностях, например на кровати, где он больше подвержен возможному перегреву.

Размеры компьютерных вентиляторов — почему диаметр имеет значение?

Вентиляторы — ключевой компонент настольного компьютера. Они влияют как на его производительность, так и на долговечность установленных компонентов. Поэтому при выборе модели для вашей системы важно обратить особое внимание на диаметр вентилятора. Диаметр определяет размер крыльчатки, и его правильный выбор может существенно повлиять на эффективность охлаждения.

Замена старого вентилятора на новый кажется относительно простой. Достаточно выбрать модель точно такого же размера, как и предыдущая. Это позволит избежать возможных проблем при монтаже.

При сборке нового настольного компьютера ситуация иная. В этом случае вам придется самостоятельно выбирать вентилятор нужного размера. Компьютерный вентилятор должен соответствовать размерам корпуса и тем местам в нем, которые предусмотрены для установки вентиляторов. В корпусах часто предусмотрена возможность установки вентиляторов разных размеров. Выбор вентилятора большего размера потенциально может улучшить вентиляцию и эффективность отвода тепла, но всегда ли больший диаметр означает лучшее охлаждение, будет рассмотрено далее в этой статье.

Также важно подобрать вентилятор в соответствии с типом применения. Большой диаметр может быть более эффективным для интенсивных игр или требовательных графических задач. Выбор правильного размера вентилятора — это не только вопрос эстетики, но и, прежде всего, ключевой элемент в обеспечении оптимальных условий охлаждения для вашего компьютерного оборудования.

Какой размер вентилятора лучше всего подходит для настольного компьютера?

Самые популярные размеры вентиляторов — 120 мм и 140 мм. Однако на рынке можно найти вентиляторы как меньшего диаметра, например 20 мм, 40 мм или 80 мм, так и большего диаметра, например 200 мм. Вентиляторы с меньшим диаметром часто используются в компьютерных корпусах, где пространство ограничено. Более крупные, напротив, часто обеспечивают лучшую вентиляцию на низких скоростях. При выборе вентилятора также стоит обратить внимание на совместимость с корпусом и материнской платой.

Вентиляторы меньшего диаметра — идеальный вариант для компактных ПК

Вентиляторы меньшего диаметра — обычно 20 мм, 40 мм и 80 мм — идеально подходят для компактных ПК. Их малый размер позволяет эффективно охлаждать в ограниченном пространстве, что очень важно при миниатюризации электронных устройств. Благодаря использованию передовых технологий и материалов эти небольшие, но эффективные устройства способны поддерживать оптимальную температуру при интенсивном использовании. Поэтому, выбирая вентилятор для компактной системы, стоит обратить внимание на модели с небольшим диаметром. Они обеспечивают компромисс между размерами и эффективностью охлаждения.

Средние вентиляторы — стандартное охлаждение для большинства устройств

Вентиляторы диаметром 120 и 140 мм — одни из самых распространенных в настольных ПК. Они обеспечивают отличный баланс между эффективностью охлаждения и уровнем шума.

Вентиляторы большого диаметра — для требовательных пользователей

Вентиляторы большого диаметра — обычно 180 и 200 мм — являются необходимым компонентом для более требовательных пользователей и энтузиастов разгона. Их размер обеспечивает эффективное охлаждение при высокой нагрузке на компоненты во время выполнения сложных задач или экстремального разгона компонентов. Благодаря увеличенному воздушному потоку такое решение эффективно снижает температуру. Поэтому стоит инвестировать в вентилятор соответствующего размера, чтобы в полной мере насладиться производительностью компьютера и свести к минимуму риск перегрева.

Всегда ли больший диаметр вентилятора означает лучшее охлаждение?

Часто при покупке вентилятора задают вопрос: автоматически ли больший диаметр вентилятора означает лучшую эффективность охлаждения? Вопреки сложившемуся мнению, ответ на этот вопрос не однозначен, и решение следует принимать после рассмотрения ряда других факторов. Да, вентиляторы большего диаметра способны перемещать больше воздуха и охлаждать большую площадь оборудования, что теоретически может означать лучшую производительность. Однако скорость вращения вентилятора, форма лопастей и технологии, использованные в конструкции, также являются важными аспектами. Поэтому оптимальный выбор вентилятора зависит от конкретного применения и условий, в которых он будет работать.

Вентиляторы и уровень шума компьютера

При выборе вентилятора для компьютера важно найти золотую середину между тихой работой и эффективным охлаждением. При стандартной нагрузке на компьютер работающие вентиляторы обычно поддерживают низкий уровень шума. Однако ситуация меняется, когда процессор выходит на более высокие обороты. При этом выделяется значительное количество тепла, которое необходимо эффективно отводить за пределы корпуса. В таких случаях пропеллеры вентилятора начинают вращаться быстрее, и уровень шума становится более интенсивным.

Такие параметры, как скорость вращения и размер лопастей, также влияют на уровень производимого шума. Более крупные вентиляторы, несмотря на то что они обычно производят меньше шума при одинаковой эффективности охлаждения, занимают больше места в корпусе. С другой стороны, маленькие вентиляторы, хотя и более компактные, могут быть более шумными на высоких скоростях. Правильно подобрав диаметр вентилятора, вы сможете создать систему охлаждения, которая будет эффективно охлаждать компоненты и при этом не будет шуметь.

Тип используемых подшипников также оказывает значительное влияние на шум вентилятора. Шарикоподшипники отличаются долгим сроком службы, но не являются одними из самых тихих. Чтобы несколько снизить уровень шума, лучше выбрать вариант с двумя шариками. Подшипники скольжения намного тише своих шариковых аналогов. Они также более доступны по цене, но срок их службы несколько меньше, чем у шариковых подшипников. Последний тип — гидравлические подшипники. Это достаточно разнообразная группа, но гораздо более дорогая по сравнению с другими типами подшипников. Эти компоненты отличаются долговечностью и тихой работой.

Форма лопастей вентилятора — еще один фактор, влияющий как на эффективность охлаждения, так и на уровень шума при работе компьютера. Правильно подобранные лопасти обеспечивают лучшую вентиляцию, что приводит к более тихой работе.

Правильный выбор вентилятора может существенно повлиять на комфорт пользователя. Некоторых шум работающих лопастей настолько раздражает, что делает невозможным использование компьютера. В этом случае стоит задуматься о приобретении инновационного решения, снижающего уровень шума до минимума, или об использовании пассивного охлаждения.

Полная компьютерная тишина

Для самых требовательных пользователей — энтузиастов аппаратного обеспечения, а также тех, кому нужна полная концентрация, — в ассортименте бренда Akyga есть еще одно решение. Блоки питания ATX Fanless не имеют вентиляторов. В них используется пассивный метод охлаждения. Они отводят тепло с помощью радиатора. Таким образом, они обеспечивают эффективное охлаждение компьютерных компонентов, не создавая при этом шума. Это идеальный вариант для тех, кто ищет тихую и энергоэффективную систему.

Как выбрать вентилятор для компьютера? Другие важные параметры

Различные модели вентиляторов обеспечивают разный уровень эффективности охлаждения. Если вы планируете интенсивно эксплуатировать компьютер, например, в играх или при работе с графикой, рекомендуется выбрать вентилятор с большей мощностью воздушного потока.

Еще один ключевой аспект — понимание требований к охлаждению вашей конкретной системы. Вентиляторы различаются по потоку воздуха (он же динамическое давление) и статическому давлению. Воздушный поток определяет, сколько воздуха вентилятор способен перемещать в единицу времени, а статическое давление отвечает за способность вентилятора преодолевать сопротивление.

Для систем водяного охлаждения, где необходимо перемещать воздух через радиаторы и другие препятствия, статическое давление имеет большое значение. Вентиляторы, создающие высокое статическое давление, способны эффективнее прогонять воздух через препятствия, что является ключевым фактором для поддержания низкой температуры охлаждающей жидкости. В отличие от традиционной вентиляции, где движение воздуха происходит свободно, ключевое значение имеет оптимизация направления воздушного потока. В таком случае необходимо сосредоточиться на создании эффективного воздушного потока через весь корпус, чего можно добиться путем правильного расположения приточных и вытяжных вентиляторов.

Некоторые вентиляторы оснащены системой регулировки скорости. Это позволяет адаптировать охлаждение к текущим потребностям системы. В условиях низкой нагрузки скорость может быть снижена, что приводит к снижению уровня шума. В ситуациях, требующих большей мощности охлаждения, скорость вентиляторов может быть увеличена.

Компьютерный вентилятор играет ключевую роль в персонализации внешнего вида компьютера. Использование вентиляторов со светодиодной или RGB-подсветкой позволяет усилить визуальный эффект при незначительном влиянии на энергопотребление. Возможность настраивать световые эффекты, цвет и синхронизацию с другими компонентами позволяет создать уникальный и целостный вид всей системы. Однако следует помнить, что эстетика не должна становиться важнее эффективности охлаждения.

Если вы хотите охлаждать конкретные компоненты, например, блок питания, проверьте их требования. В технической документации должна содержаться соответствующая информация об оптимальном размере вентилятора. Некоторые модели могут быть более подходящими для конкретных приложений.

На что следует обратить внимание при установке компьютерного вентилятора?

При установке компьютерного вентилятора необходимо обратить внимание на направление воздушного потока. Вентиляторы сконструированы таким образом, что воздух проходит через них в определенном направлении. Вентиляторы, установленные в передней части корпуса, должны втягивать холодный воздух внутрь, а те, что расположены сзади или сверху, должны выводить теплый воздух наружу. Неправильное расположение вентиляторов может привести к неэффективному охлаждению и повышению температуры внутри корпуса.

Процедура установки вентилятора сводится к завинчиванию нескольких винтов и подключению кабелей. Кабели должны быть подключены в соответствии с приведенной ниже схемой:

• красный — напряжение,
• черный — земля,
• желтый — тахометр,
• синий — ШИМ.

На рынке представлены вентиляторы с 2-, 3- или 4-контактными разъемами, где 2 контакта характерны для более простых моделей, а 4 контакта обозначают вентиляторы с функцией ШИМ (широтно-импульсной модуляции). Она позволяет точно регулировать скорость вращения. Стоит отметить, что существуют вентиляторы с разными стандартами, поэтому следуйте инструкциям по установке, предоставленным производителем.

Выбор правильного размера вентилятора для вашего компьютерного корпуса — руководство Akyga

Выбор компьютерного вентилятора правильного размера — важный шаг в обеспечении стабильности и производительности вашей системы. Прежде чем совершить покупку, тщательно изучите требования к вашей машине. Благодаря широкому ассортименту брендов Akyga вы обязательно найдете идеальное решение, соответствующее вашим потребностям. Помните, что правильное охлаждение — это инвестиция в долгий срок службы и надежность вашего оборудования. Правильно подобранный вентилятор поможет поддерживать нужную температуру и повысит производительность вашей электронной системы. Создайте оптимальные условия для работы вашего компьютера и выберите вентилятор Akyga!

Если вы все еще не уверены, какой вентилятор лучше всего подойдет для вашего компьютера, обратитесь к нашим специалистам.

Методика тестирования вентиляторов

Вентилятор — весьма простая вещь, однако его тестирование не такая тривиальная задача, как может показаться на первый взгляд. Для того чтобы оценить конкретный корпусной вентилятор, мы разработали методику тестирования, которая ориентирована на определение таких важных характеристик, как шум и создаваемый воздушный поток.

В компьютерной технике воздушное охлаждение до сих пор является основным методом отвода тепла от различных элементов и компонентов системы. Мобильные ПК, такие как ноутбуки, в основном обходятся единой системой охлаждения, которая отвечает за отвод тепла от самых горячих элементов. Но если говорить о настольных компьютерах, то здесь складывается несколько иная ситуация, потому что такие компьютеры, как правило, покупаются с расчетом на дальнейшую модернизацию или же изначально представляют собой высокопроизводительные системы, где активное охлаждение требуется не только процессору и видеокарте, но и остальным не менее важным компонентам. Корпуса для настольных ПК в большинстве своем имеют не одно посадочное место для установки вентиляторов различного размера. Установка этих вентиляторов должна помочь в обеспечении отвода тепла от разных внутренних компонентов ПК: системной платы, корзины дисков, видеокарты и т. д. В ряде случаев они играют лишь вспомогательную роль, однако самые мощные и высокопроизводительные настольные ПК зачастую нуждаются в них, поскольку элементы такого компьютера выделяют слишком много тепла.

Для того чтобы оценить конкретный вентилятор, необходимо выделить наиболее важные характеристики исследуемой модели. На наш взгляд, такими характеристиками являются шум и производительность, выраженная в создаваемом вентилятором воздушном потоке. Совокупность этих двух параметров может охарактеризовать вентилятор, что позволит сравнивать разные модели между собой.

Условия и инструменты тестирования

Вентиляторы имеют два типа управления скоростью вращения крыльчатки: с помощью управляющего сигнала с широтно-импульсной модуляцией (ШИМ) и/или с помощью изменения напряжения питания в диапазоне от минимального, при котором крыльчатка еще вращается, до номинального (в случае компьютерных вентиляторов это обычно 12 В). При управлении конкретным вентилятором на практике чаще применяется только один из способов, но может применяться и их комбинация. Согласно спецификациям Intel («4-Wire Pulse Width Modulation (PWM) Controlled Fans»), управляющий сигнал должен иметь номинальную частоту 25 кГц, номинальное напряжение 5 В, а скорость вращения регулируется величиной коэффициента заполнения (КЗ), при этом КЗ = 100% отвечает максимальной скорости вращения. В зависимости от конкретной ситуации может применяться как динамическое управление скоростью вращения вентиляторов (например, автоматическое в зависимости от текущей величины нагрева каких-то компонентов ПК), так и статическое (например, вентилятор может быть подключен к источнику напряжения 5 или 7 В вместо номинальных 12 В). В случае потребительских ПК корпусные вентиляторы и вентиляторы, установленные на радиаторах кулеров или СЖО, всегда или бо́льшую часть времени эксплуатируются на пониженных оборотах со сниженной производительностью по воздушному потоку с целью улучшения эргономики — чтобы снизить общий шум от работы ПК.

Зависит, конечно, от индивидуальных особенностей пользователя и других факторов, но в случае вентиляторов и кулеров где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне остальных небесшумных компонентов ПК, а где-то ниже 25 дБА вентилятор или кулер можно назвать условно бесшумным.

Чтобы обеспечить одинаковые условия тестирования всех исследуемых моделей вентиляторов, мы постарались свести к минимуму вариацию условий, при которых проводятся измерения. Температура окружающего воздуха в ходе тестирования поддерживается на уровне 22-24 °C. По возможности сохраняется идентичным расположение предметов, могущих оказывать влияние на результаты. Применяются одни и те же измерительные приборы, а при необходимости замены новый прибор сравнивается с предыдущим и в случае значимых расхождений выполняется построение калибровочной зависимости, приводящей показания нового прибора к старому, так как в данном случае важнее обеспечить воспроизводимость результатов, а не абсолютную точность измеряемых величин.

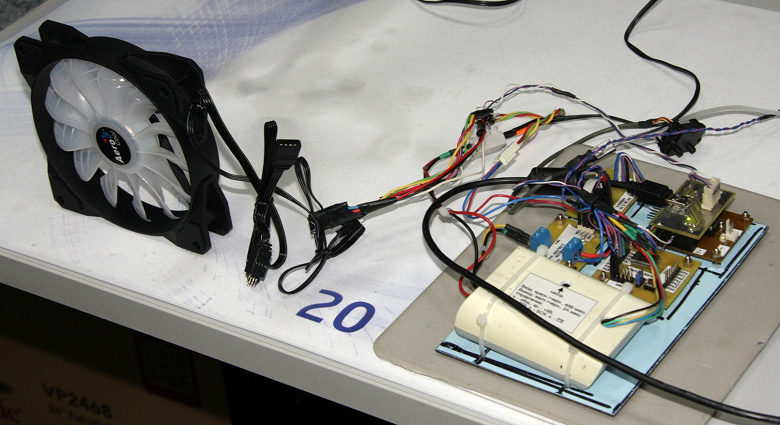

Для формирования управляющего сигнала с ШИМ и регулировки напряжения питания вентилятора, отслеживания фактических значений напряжения и тока, снятия показаний с датчика вращения вентилятора, крыльчатого анемометра, датчиков давления и температуры применяется специально изготовленный контроллер, подключаемый к ПК по USB. Регистрация данных и управление контроллером осуществляются с помощью специального ПО.

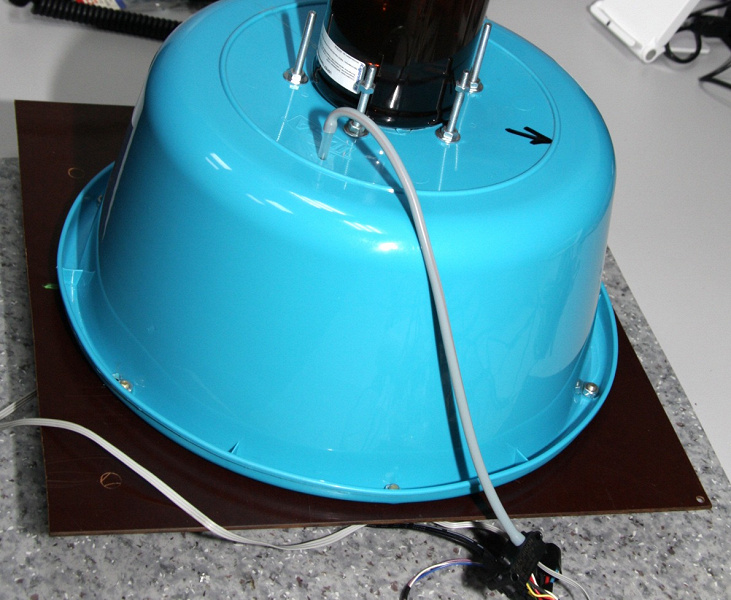

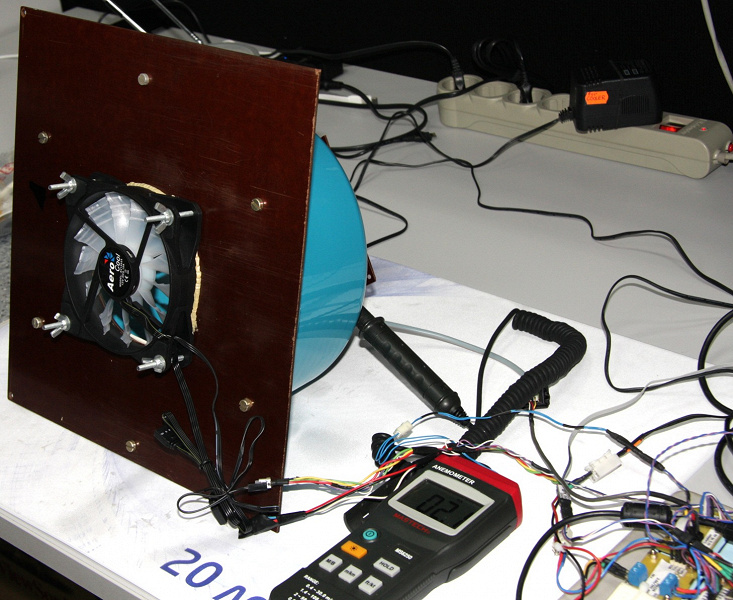

Для определения создаваемого вентилятором воздушного потока в варианте с повышенным воздушным сопротивлением мы использовали доработанный анемометр Mastech MS6250. Доработка заключалась в подключении датчика вращения крыльчатки к указанному выше контроллеру для автоматизации снятия показаний. Измерение скорости воздушного потока производилось с помощью специальной камеры, в основе которой лежит обычный пластиковый таз. С одной стороны через переходную пластину к этой камере прикрепляется тестируемый вентилятор. Диаметр отверстия в этой пластине равен внутреннему диаметру рамки вентилятора. При необходимости между рамкой вентилятора и пластиной устанавливается герметизирующая прокладка или применяется замазка.

А с другой стороны камеры в отверстие, равное внутреннему диаметру кожуха крыльчатки анемометра, устанавливается измерительная головка анемометра.

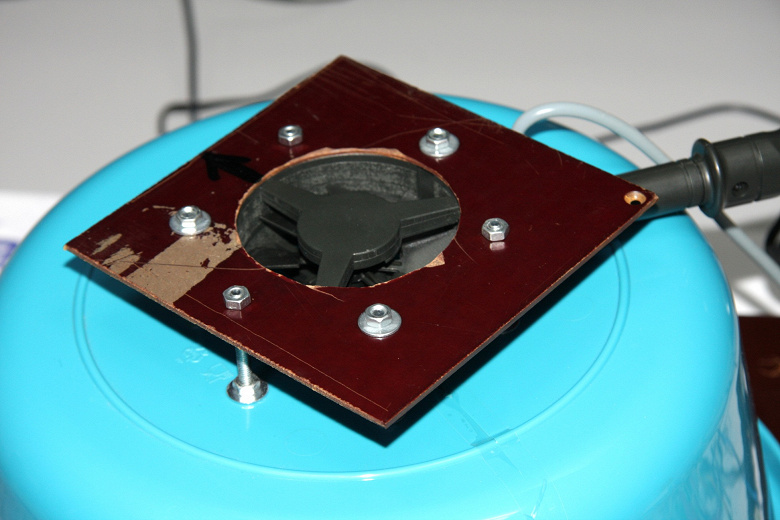

Модели вентиляторов, различающиеся по размерам, крепятся к камере с помощью различных переходных пластин таким образом, чтобы сохранять герметичность камеры и не заужать рабочий диаметр вентилятора. Вентилятор работает на выдув из камеры, то есть создает в ней разрежение. Измерение скорости потока на входе в камеру позволяет избежать влияния вихревых потоков, генерируемых крыльчаткой вентилятора в выдуваемом потоке воздуха. Отметим, что такая камера позволяет измерять воздушный поток у вентиляторов различного типоразмера. Однако полученные в результате этих измерений данные можно использовать только для сравнения вентиляторов одинакового типоразмера, так как создаваемое входным отверстием и крыльчаткой анемометра воздушное сопротивление постоянно и не меняется. В условиях же реальной эксплуатации вентилятор большего размера обычно нагружается пропорционально меньше: например, устанавливается на решетку большего размера или на соответствующее диаметру крыльчатки отверстие.

Указываемые в технических характеристиках вентиляторов значения производительности или объемного расхода (чаще всего в м³/ч или в кубических футах в минуту, CFM — cubic feet per minute) будут отличаться от полученных описанным выше способом значений, так как измерения производятся различными способами и другими измерительными приборами. При этом очевидно, что производитель приводит данные по расходу, полученные в условиях свободного потока воздуха (если не указано иное), когда создаваемое вентилятором статическое давление равно нулю. В реальности (как и в условиях нашего теста) движению воздуха от и/или к вентилятору всегда всегда создается какое-то сопротивление, и поток воздуха будет гораздо меньше приведенного производителем на коробке с вентилятором. К сожалению, в случае компьютерных вентиляторов зависимости давления от объемного расхода обычно не приводятся.

Дополнительно мы измеряем величину разрежения, создаваемого тестируемым вентилятором в этой камере. Используется дифференциальный датчик давления SDP610-25Pa компании Sensirion. Датчик подключен к камере с помощью гибкого шланга. Измерения давления проводятся во время определения производительности вентилятора, но в результатах мы приводим только максимальное статическое давление. Эта величина определяется при нулевом расходе воздуха, когда вместо крыльчатки анемометра на входное отверстие камеры установлена заглушка.

Чем выше максимальное статическое давление, тем лучше будет работать вентилятор в условиях большого сопротивления, например при прокачивании воздуха через плотный и/или забитый пылью фильтр.

В случае, если на максимальной скорости вращения вентилятора статическое давление выше предела измерений для данного датчика (а это 25 Па), выполняется ряд замеров на скоростях, когда давление ниже этого предела, а для расчета итогового значения максимального статического давления применяется нелинейная экстраполяция.

С нашей точки зрения, описанные выше условия для определения производительности вентилятора, то есть величины создаваемого им воздушного потока, хорошо соответствуют реальным условиям работы вентиляторов в типичном потребительском ПК, так как в современных условиях часто используются относительно плотные противопылевые фильтры и радиаторы воздушных или жидкостных систем охлаждения с высокой плотностью рассеивающих тепло пластин. Однако в некоторых случаях от вентилятора может потребоваться создать высокий воздушный поток в условиях с небольшим сопротивлением. Также производители предлагают модели вентиляторов, оптимизированных для создания высокого потока при небольшом давлении. Чтобы сравнивать вентиляторы в условиях низкого сопротивления и корректно тестировать такие модели вентиляторов, мы собрали второй стенд для определения воздушного потока.

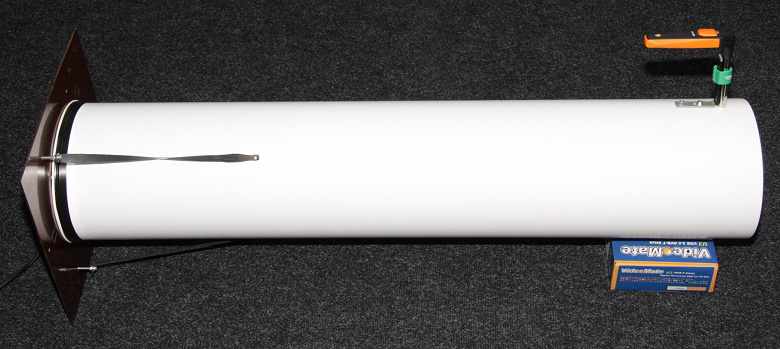

Для выравнивания воздушного потока и уменьшения влияния турбулентности, создаваемой вентилятором, мы использовали круглый пластиковый канал длиной 1 м и внутренним диаметром 200 мм.

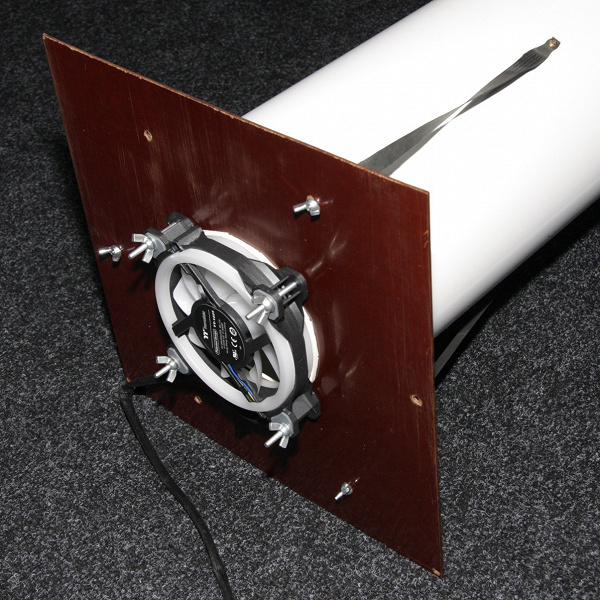

На одном конце канала с помощью все той же переходной пластины закрепляется тестируемый вентилятор, установленный так, чтобы втягивать воздух из канала.

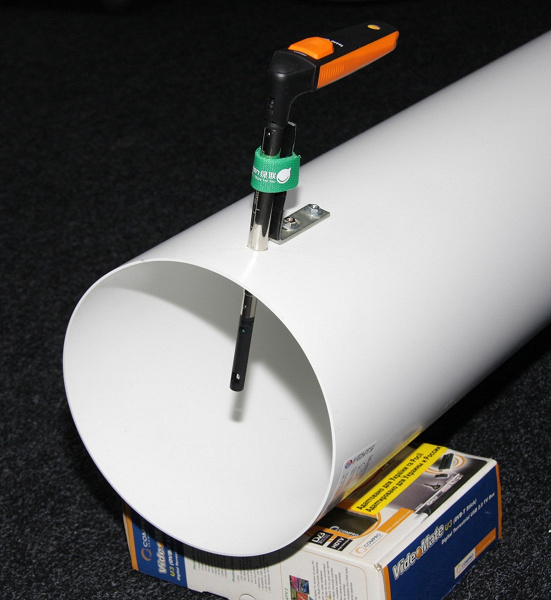

На другом конце закреплен термоанемометр testo 405 i с обогреваемой струной. Зонд анемометра располагается в центре вентиляционного канала.

Использование анемометра с обогреваемой струной позволяет создавать пренебрежимо малое дополнительное сопротивление воздушному потоку, также подобные анемометры, в отличие от анемометров с крыльчаткой, хорошо работают в условиях с невысокими скоростями воздушного потока. Показания с этого анемометра снимаются по Bluetooth с помощью мобильного приложения.

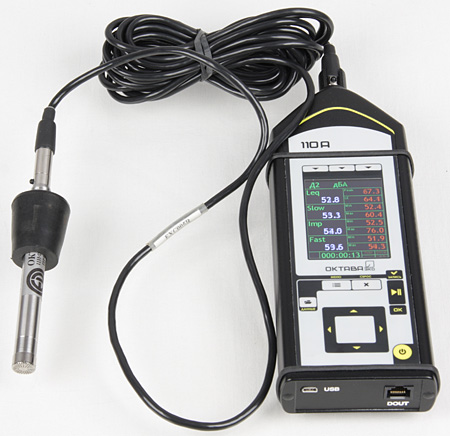

Измерение уровня шума проводится в специальной звукоизолированной и заглушенной камере. Микрофон высокочувствительного шумомера Октава-110А-Эко располагается в 21 см от верхнего торца рамки вентилятора.

Такое расположение микрофона было выбрано для того, чтобы не привязываться к габаритам тестируемого вентилятора и исключить влияние вихревых потоков на получаемую величину уровня звукового давления. Вентилятор подвешивается на упругом подвесе с низкой резонансной частотой для исключения резонансных явлений, которые могут появляться в случае жесткого крепления вентилятора. Стоит отметить, что полученные нами данные нельзя сравнивать с уровнем шума, указанным в технических характеристиках вентиляторов, так как производители используют собственные методики (и обычно даже не указывают, какие). Но наши результаты можно применять для сравнения уровня шума различных моделей вентиляторов — правда, лучше сравнивать между собой модели одинакового типоразмера. Согласно нашим замерам, при отсутствии источников шума показания шумомера в звукопоглощающей комнате составляют 16,9-17,9 дБА в зависимости от окружающей камеру обстановки. Линейный рабочий диапазон шумомера для используемого микрофона начинается от 22 дБА, но в пределах от текущего фонового уровня шума до 22 дБА показания шумомера можно использовать для качественного сравнения уровня шума (громче—тише), не принимая уровень звукового давления за абсолютную величину. В качестве характеристики шумности вентилятора при текущей скорости вращения мы используем минимальный уровень звука с частотной коррекцией типа А и временно́й характеристикой усреднения «10 с».

При определении зависимости скорости вращения вентилятора от величины КЗ ШИМ величина КЗ уменьшается от 100% до 0% или до остановки вентилятора, как правило с шагом 5%. При определении зависимости скорости вращения вентилятора от величины напряжения питания напряжение уменьшается от 12 В до остановки вентилятора, как правило с шагом 0,5 В. Дополнительно определяются напряжения остановки и запуска при изменении напряжения с шагом 0,1 В и КЗ остановки и запуска при изменении КЗ с шагом 1% (если при 0% вентилятор останавливается). За запуск принимается состояние равномерного и долговременного вращения крыльчатки. Одновременное изменение КЗ и напряжения в тестах обычно не выполняется. Вентилятор в этих тестах работает в ненагруженном (свободном) состоянии. Замеры объемной производительности и уровня шума проводятся в случае вентиляторов, допускающих управление с помощью ШИМ, только с помощью изменения КЗ (от 100% с шагом 10%), в других случаях — только с помощью изменения напряжения питания (от 12 В и ниже с шагом в 1 В). В зависимости от ситуаций могут быть отступления от этих правил.

Отметим, что замеры уровня шума, в отличие от определения производительности в нагруженном состоянии (в камере с анемометром с крыльчаткой), выполняются без аэродинамической нагрузки, поэтому скорость вращения вентилятора обычно немного выше (где-то на 6:-7% максимум) во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Как правило, этим различием мы пренебрегаем и считаем, что уровень шума соответствует величине производительности, полученной при тех же значениях КЗ или напряжения питания. В случае больших различий (от 10% и выше) для расчета уровня шума при требуемой скорости вращения может применяться нелинейная интерполяция.

Повторим, что при тестировании кулеров и теперь вентиляторов мы применяем следующую субъективную шкалу:

Уровень шума, дБА	Субъективная оценка уровня шума для компонента ПК
выше 40	очень громко
35—40	терпимо
25—35	приемлемо
ниже 25	условно бесшумно

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому за целевой уровень шума мы примем значение в 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума, что гораздо проще, чем сравнение зависимостей уровня шума от производительности.

Таким образом, можно выделить следующие этапы инструментального тестирования вентиляторов (они не обязательно выполняются в указанной последовательности):

1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ и/или напряжения питания. Итог — графики зависимости скорости вращения от КЗ и напряжения.
2. Определение напряжения и/или КЗ остановки и запуска. Итог — пары значений КЗ и напряжения.
3. Определение объемной производительности в нагруженных условиях. Итог — график зависимости производительности от скорости вращения.
4. Определение объемной производительности условиях минимальной нагрузки. Итог — график зависимости производительности от скорости вращения.
5. Определение уровня шума. Итог — график зависимости уровня шума от скорости вращения.
6. Построение зависимости уровня шума от производительности. Итог — два графика зависимости уровня шума от производительности в условиях высокой и низкой нагрузки.
7. Определение производительности при 25 дБА. Итог — два значения производительности в условиях высокой и низкой нагрузки.
8. Определение максимального статического давления. Итог — значение максимального статического давления.

Итоги

Для оперативного и, конечно, оценочного сравнения вентиляторов мы предлагаем использовать три значения, определяемые для каждого вентилятора: производительность при 25 дБА в условиях высокого и низкого сопротивления, а также максимальное статическое давление. С нашей точки зрения, самой полезной является первая величина, так как она позволяет понять, насколько производительным будет вентилятор при работе в типичных условиях, когда шумом от его работы можно пренебречь. Возможно, для единообразия максимальное статическое давление также нужно пересчитывать на уровень шума 25 дБА или указывать максимальную производительность в условиях низкого сопротивления, так как в паспортных характеристиках обычно приводится эта величина и величина максимального статического давления.

По мере накопления данных, полученных по новой методике, мы будем представлять диаграммы с результатами, сгруппированные по вентиляторам одного типоразмера. В качестве примера можно рассмотреть статью про вентиляторы Riing Trio 12 LED RGB Radiator Fan TT Premium Edition компании Thermaltake. Комментарии и предложения приветствуются.

Изучаем вентиляторы. Что нужно знать для правильного выбора?

Практически в каждом компьютере используются вентиляторы. Будь это компактные, ноутбуки или стационарные решения. Мы же рассмотрим варианты для стационарных компьютеров по причине того, что в продаже доступен огромный выбор разных типов вентиляторов с разными характеристиками и ценами. Постараемся понять, за что производители повышают цены на вентиляторы. Казалось бы, мы просто создаём воздушный поток, откуда такая стоимость? Но нет, наличие разных подходов, технологий и, конечно же, имя бренда влияет на качество и стоимость конечного продукта. Почему мы не будем рассматривать компактные решения и ноутбуки? Стоит оговориться, что под компактными решениями имеется в виду компьютеры, которые построены на платформах ноутбуков, а не разные размеры стационарных решений. В компактных решениях и ноутбуках нам приходится находить аналоги текущих решений, возможно изготовленных уже не самим производителем, а отдельной фирмой в Китае, чтобы они подходили под текущие крепления и обладали схожими характеристиками. Возможности для «манёвра» у нас отсутствуют, поэтому рассматривать вентиляторы в таких решениях не имеет смысла. А теперь перейдём к основным характеристикам и особенностям вентиляторов.

Направление воздушного потока

Направление воздушного потока на большинстве вентиляторов определяется достаточно просто. Воздух проходит через лицевую часть вентилятора и выходит через обратную.

В некоторых случаях на лицевой стороне есть наклейка, если мы говорим о корпусных вентиляторах, а не о тех, которые используются в блоках питания. Если же наклейки нет, то можно зайти с другой стороны. На обратной стороне всегда есть элементы конструкции, которые держат сам вентилятор, на которой находится электроника и из которой выходит сам кабель. Если же обратить внимание на форму лопастей, то по ним видно, что они выпуклые, а обратная сторона — вогнутая. Также на обратной стороне практически всегда есть модель, потребляемый ток и напряжения вентилятора.

Таким способом можно определить направление потока воздуха. Если же смотреть — это не наш путь, то достаточно включить вентилятор, держась за безопасные не вращающиеся части и на небольшом расстоянии расположить свою ладонь руки. Если поток ощущается, то это и будет направление, куда дует вентилятор. Данный параметр важный, потому что расположение вентилятора влияет на направление воздушных потоков и качество охлаждение внутри корпуса в той или иной конфигурации. Более подробно можно ознакомиться с видео ниже.

Основные характеристики

RPM

Revolutions Per Minute или количество оборотов в минуту — одна из основных характеристик, которая обозначает то, как переводится. Чем больше количество оборотов, тем быстрее вентилятор вращается. Характеристика несомненно важная, она может влиять как на создаваемый шум от звука движения воздуха или мотора (в зависимости от его качества), так и на производительность вентилятора (не всегда), а именно количество воздуха, который вентилятор может пропустить через себя.

CFM

Cubic Feet per Minute или кубические футы в минуту — объём воздуха, который пропускает через себя вентилятор в единицу времени (минуту). Чем выше этот параметр, тем больший объём проходит через вентилятор, что даёт нам большую производительность. Если количество оборотов в минуту мы можем увидеть в различных мониторингах в системе или с помощью BIOS, то объём — нет, поэтому нам приходится доверять тем цифрам, которые даёт производитель. Конечно, замерить можно, но нужно ли в домашних условиях оборудование, измеряющее расход воздуха? Каждый решит для себя сам. Мы же, используя сухие цифры и некоторые обзоры, можем судить о производительность вентиляторов. У большинства вентиляторов CFM указывается на максимальной скорости вентиляторов и, к сожалению, на разном количестве оборотов в минуту (RPM) значение может быть разным и зачастую нелинейным. Если стоит выбор между несколькими вентиляторами с одинаковой скоростью вращения, то необходимо отдавать предпочтение тому, у которого CFM выше остальных.

Размер вентилятора

Размер вентилятора — это ещё один важный параметр при подборе вентилятора. Больший по размерам вентилятор не всегда производительнее того, который меньше, но о чём можно говорить точно, так это то, что при меньших оборотах в минуту большие вентиляторы пропустят через себя больший или равный объём воздуха и будет иметь меньшее количество шума. Вы можете обратить внимание на это сами, просто сравнив характеристики CFM для разных размеров. Это всё хорошо, но что же о самих размерах? Размеры вентиляторов бывают как стандартные 120, 140, 200 мм, так и менее 135, 138 мм и др. В последнем случае подобрать что-то в замен штатных будет целым приключением. Так, с использованием изображения ниже вы можете определить, как измеряется размер вентилятора. Его размер берётся по центрам отверстий. Большинство вентиляторов симметрично по размерам, или иначе говоря это — квадрат, в который вписан круг с диаметром 120 мм (в нашем случае на изображении).

Кроме стандартного размера вентилятора есть и ещё один, а именно толщина вентилятора. Стандартная толщина вентилятора составляет 25 мм, но также есть решения с меньшей величиной, например, 15 мм или больше 30 мм. Стандартные используются в большинстве случаев и корпусах. Вентиляторы с меньшей толщиной могут пригодиться в небольших корпусах или в стеснённых пространствах. 30 мм и больше — такие вентиляторы обычно используются в серверных решениях, при этом количество оборотов в минуту в них зачастую значительно выше. Это всё хорошо, но на что влияет толщина вентилятора? Если с шириной вентилятора нам уже всё понятно, то с толщиной всё примерно также. Чем тоньше вентилятор, тем меньший объём воздуха он может пропустить через себя. Ниже вы можете увидеть вентилятор толщиной 15 мм.

А на следующем изображении — стандартный, толщиной 25 мм. У меньшего вентилятора большее количество лопастей и они имеют меньшую толщину, в отличии от стандартного, потому что уменьшить потери проходящего воздуха мы можем только изменение профиля самих лопастей и количеством оборотов в минуту. Так у стандартной версии 1800 RPM, в то время как у тонкой — 2100 RPM. Даже с учётом всех изменений более тонкая версия прокачивает меньше воздуха, зато её можно установить в небольшие пространства для дополнительного продува того или иного элемента в корпусе.

Тип лопастей

Лопасти у разных производителей имеют разную форму, насечки и прочие элементы. В первую очередь это служит для получения двух основных результатов — хорошего воздушного потока или высокого статического давления. В первом случае вентиляторы оптимизированы для работы как корпусные, а вторые — для продувания различных радиаторов систем охлаждения или же корпуса с плотными фильтрами.

Как вы можете заметить, лопасти у трёх разных вентиляторов различаются не только по цвету.

Воздушное давление

Как мы уже говорили выше, вентиляторы по воздушному давлению делятся на два основных вида: ориентированный на воздушный поток и на высокое статическое давление. На изображении ниже с использованием стрелок показано как работают оба вида вентиляторов. Слева изображён вентилятор с высоким статическим давлением. Он ориентирован на создание плотного воздушного потока в центральной части вентилятора. В то время как обычный вентилятор создаёт воздушный поток, который расходится во все стороны.

Вентиляторы с высоким статически давлением обычно применяются в том случае, когда необходимо преодолеть некоторое сопротивление после вентилятора. Такими сопротивлениями могут быть всевозможные фильтры, устанавливаемые в корпуса, плотные металлические сетки или ребра радиаторов водяного охлаждения (в зависимости от их плотности). Ниже представлена форма лопастей у вентилятора с высоким статическим давлением.

Вентилятор, ориентированный на воздушный поток в большинстве случае устанавливается в корпусе на вдув или выдув для более эффективного охлаждения всех элементов компьютера. Поток таких вентилятор не сосредоточен только в центре. Кроме этого такого рода вентиляторы ставят в блоках питания. Кроме этого стоит отметить, что у вентилятора выше лопасти более закручены и имеют меньше свободного пространства между собой, чем у представленного ниже.

Типы подшипников

В вентиляторах используются разные виды подшипников. Сам тип влияет как на долговечность вентилятора, так и на создаваемый им шум. Так, вентиляторы на втулке могут иметь меньший ресурс, но издавать меньший шум, чем те, в которых применяются шарикоподшипники. Рассмотрим каждый тип подшипника.

Подшипник скольжения

Конструкции вентиляторов с подшипниками скольжения недороги, прочны и просты, что привело к их широкому использованию в большинстве вентиляторов. Прочная конструкция гарантирует, что они могут работать во многих сложных условиях, а их простота означает, что они менее подвержены неисправностям. Еще одним преимуществом конструкции вентиляторов с подшипниками скольжения является то, что они создают меньше шума при работе, что позволяет широко использовать их в тихих местах, таких как офисы.

Центральный вал вентилятора с подшипниками скольжения заключён в кожух, напоминающий втулку, с маслом для смазки, облегчающим вращение. Втулка обеспечивает защиту вала и удержание ротора в правильном положении, сохраняя зазор между ротором и статором. Гидродинамический подшипник скольжения — подшипник, у которого также присутствует герметичная полость со смазкой.

Полиоксиметиленовый подшипник скольжения — подшипник, на вал которого находится полиоксиметилен для увеличения коэффициента скольжения. Подшипник скольжения с винтовой нарезкой на втулке, которая позволяет удерживать смазку на своей поверхности за счёт своей конструкции.

Подшипник скольжения с магнитным центрированием, в котором зазор достигается за счёт магнитных полей, что приводит к эффекту магнитной левитации.

Шарикоподшипник (подшипник качения)

Конструкции вентиляторов на шарикоподшипниках предназначены для устранения некоторых недостатков вентиляторов с подшипниками скольжения. Как правило, они менее подвержены износу и могут работать в любом положении и при более высоких температурах. Однако вентиляторы на шарикоподшипниках более сложны и дороги, чем конструкции с подшипниками скольжения, а также менее прочны. В результате удары могут сильно повлиять на общую производительность вентилятора на шарикоподшипниках. Они также создают больше шума при своей работе.

В конструкции вентиляторов на шарикоподшипниках используется кольцо из шариков вокруг вала для решения проблем неравномерного износа и биения ротора. Большинство конструкций двигателей вентиляторов имеют два подшипника, один перед другим, и эти подшипники обычно разделены пружинами. Подшипники обеспечивают меньшее трение по сравнению с втулками, а пружины могут помочь при любом наклоне вентилятора, который может вызвать разбалансировку ротора. Если пружины расположены вокруг вала по всей длине, устройство можно использовать под любым углом без износа и трения, что делает конструкцию более надёжной.

Среди подшипников качения есть на двух подшипниках с меньшей величиной вибрации, а также гидродинамический подшипник качения, в котором полость заполнена смазкой и герметична, что способствует снижения шума и повышению надежности.

Создаваемый шум

Вентиляторы, как бы нам не хотелось, но издают шум. Другой вопрос, какой уровень шума лично для нас считается оптимальным? Достаточно воспользоваться изображением ниже.

Конечно, уровень шума индивидуален, кто-то слышит очень хорошо каждый шорох, а кто-то — нет. Вентиляторы сами по себе издают шум движения воздуха на высоких оборотах. Кроме шума воздуха может слышаться звук мотора или шарикоподшипника. Некоторые вентиляторы при изменении вращения издают неприятный звук, а есть те, которые только на определенных оборотах, такие можно просто ограничить по количеству оборотов в минуту на комфортном для нас уровне. В любом случае уровень шума вы можете оценить исходя из характеристик на каждый вентилятор, если указано и посмотреть тот или иной обзор в текстовом виде или в видеоформате.

Типы подключений вентиляторов и регулировка оборотов

2-pin

Самый простой тип вентиляторов с подключением 12 В (обычно) и земли (чёрный контакт). Обычно применяется в серверных решениях, регулировка оборотов отсутствует, мы получаем сразу все обороты, которые заложены производителем.

3-pin и 4-pin

3-pin и 4-pin вентиляторы объединим в одну группу. Разница заключается только в одном контакте. Первый контакт — земля, второй — 12 В, третий — количество оборотов в минуту RPM, а четвёртый в случае с 4-pin — это PWM (ШИМ) регулировка.

Широ́тно-и́мпульсная модуля́ция (ШИМ, англ. pulse-width modulation (PWM)) — процесс управления мощностью методом пульсирующего включения и выключения потребителя энергии.

Разъёмы взаимозаменяемы и могут использоваться в материнских платах с управлением посредством PWM, так и в платах, которые управляют только напряжением. Изображение ниже показывает все нюансы работы в виде таблицы, где при пересечении строки и столбца можно увидеть как будет работать вентилятор и какие функции будут работать в том или ином разъёме материнской платы.

Таким образом у 3-pin разъёма при установке в 4-pin не будет управления PWM и это логично, ведь лишнему контакту невозможно взяться из ниоткуда. В свою очередь 4-pin разъём при установке в 3-pin также будет работать, но без возможности управлением PWM по причине того, что в материнской плате это может быть не предусмотрено. Кроме этого могут быть различного рода механические помехи или неестественный шум (всё индивидуально).

Molex

В вентиляторах с разъёмом Molex также как с вариантом 2-pin отсутствует регулировка и просмотр количества оборотов. Кроме этого, они вращаются на максимальной скорости. Однако, если у вас есть под рукой небольшая отвёртка и знание дела, то вы можете механическим путём, изменяя положения пинов на разъёме, регулировать подаваемое напряжение на вентилятор и тем самым уменьшить его скорость вращения. Так, подключения к первым двум контактам нам даст 12 В. Переключение первого контакта на последний даст 5 В. Если же из первых двух контактов мы переключим второй контакт с земли на 5 В, то получим напряжение на вентиляторе, равное 7 В.

Также существуют вентиляторы с встроенными разветвителями для подключения последовательно нескольких вентиляторов, однако стоит не забывать про потребляемый ток — об этом поговорим немного ниже.

Другие разъёмы

Существуют также 6-pin разъёмы, в которых есть регулируемая подсветка. Поставляются либо с контроллером, либо с переходниками. Обращайте внимание на прилагаемую инструкцию.

USB 2.0 (9-pin) разъем для подключения к «внутреннему» USB на материнской плате. Такие вентиляторы также могут поставляться с дополнительным контроллером. Также обращайте внимание на прилагаемую инструкцию.

Потребляемый ток

Вентиляторы, как и любой другой компонент в компьютере, потребляет определённый ток. Так, на изображении ниже на наклейке слева по центру вы можете увидеть 0.45 А (Ампер), что означает, что вентилятор в пике потребляет указанное количество тока. Много это или мало? Обычно бывает меньше. Производители материнских плат сейчас идут на увеличение выдаваемого тока на разъёмах материнских плат. Если раньше это был стандарт 1 А, то теперь можно встретить 2 А, 3 А. Что это значит для нас? При использовании 1 вентилятора задумываться о превышении тока на разъёме материнской платы не стоит. Можно даже не смотреть на цифры тока на вентиляторе.

Однако мы можем спокойно подключить в один разъём несколько вентиляторов. Для этого используются либо разветвители.

Либо некоторые производители сами делают специальное ответвление, тем самым мы имеем возможность подключить последовательно несколько вентиляторов.

А вот теперь нам пригодится знание потребляемого тока на вентиляторах. Считается всё достаточно просто. Берём значение тока, которое материнская плата может обеспечить на разъёме и вычисляем количество нужных нам вентиляторов. Так, например, в нашем случае, при потреблении 0.45 А и ограничением материнской платы 1 А мы разделим 1 А на 0.45 А и получим 2.22(2) вентилятора. Для собственной страховки и с целью отсутствия перегрузки порта на материнской плате при любой скорости вращения мы округлим в меньшую сторону. Тем самым мы можем подключить только 2 вентилятора. Аналогично рассчитаем для 2 А: 2/0.45=4 и 3 А: 3/0.45 = 6 вентиляторов. При таком подключении желательно использовать вентиляторы с похожими характеристиками по количеству оборотов в минуту RPM, чтобы не получилось так, что один вентилятор крутится быстрее и создаёт больше шума, чем остальные подключенные в один разъём.

RGB или подсветка вентиляторов

Кто не любит RGB? Много людей… но для тех, кто любит цветовую дискотеку, вероятно, нужны вентиляторы RGB. Большинство вентиляторов RGB поставляются с двумя разъемами: один для питания, а другой для адресации RGB. Можно подключить оба в соответствующие разъёмы на материнской плате.

Конечно, существует множество вентиляторов с неуправляемой цветной подсветкой, а версии с PWM могут управляться любым базовым внутренним контроллером вентилятора. В таких версиях подсветка либо постоянно, либо меняется в зависимости от скорости оборотов, либо становится ярче или тусклее при изменении RPM. Кроме этого подсветка может быть исполнена в виде ленты или отдельными светодиодами, каждому на свой вкус.

Выбор вентилятора под задачу

В целом мы рассмотрели всё, что нужно знать по вентиляторам, остаётся только один вопрос: так, а какой вентилятор взять? Опираемся на определённую задачу. Например, у нас есть радиатор и мы хотим подсветку под общий стиль системы, тогда необходимо присмотреться к вариантам с высоким статическим давлением и подсветкой с адресным RGB, чтобы мы могли выставить изменение цветов или постоянный определённый цвет. Кроме этого необходимо будет рассмотреть производительность вентилятора, его шум и размеры. Учтите, что каждая дополнительная опция в вентиляторе добавляет к его стоимости. За тихие и долговечные вентиляторы с хорошей производительностью и подсветкой придётся хорошо так заплатить.

Как мы с вами убедились, подобрать вентилятор — не самая сложная вещь, всегда рассматривайте доступные варианты в контексте ваших потребностей и финансовой возможности. Выбор на рынке достаточно большой, будь то вентилятор с отличной производительностью, красивой подсветкой или же обычный вентилятор, который обеспечит поток воздуха в корпусе без лишних дополнительных опций. В конечном итоге решение остаётся за вами.

Всем качественных вентиляторов и не болейте!

Как следует выбирать вентилятор для корпуса и какие достойны вашего внимания

Никто из нас не хочет, чтобы ПК вышел из строя из-за перегрева. Именно для того, чтобы подобное не произошло, существуют системы охлаждения. Если вы ищете достойный вентилятор для корпуса, либо же своеобразную «затычку», данный материал вам, несомненно, пригодится.

Все мы с вами прекрасно понимаем, что компьютеры являются крайне сложными в техническом плане устройствами, в которых попросту нет никаких лишних деталей и компонентов. И если же говорить про корпусный вентилятор, то он и вовсе имеет особое значение для любой сборки. Безусловно, сам вентилятор по факту не способен никак повлиять на мощность и производительность вашей системы, но именно благодаря ему ваши компоненты (графический и центральный процессоры вместе с ОЗУ) могут служить большее время.

Без достойного охлаждения ни один ПК не сможет прожить достаточно долгий срок, ведь чем выше температура в вашем ПК, тем более высокий шанс того, что тот или иной компонент может внезапно выйти из строя. Именно этот факт и делает покупку корпусных вентиляторов буквально жизненной необходимостью.

На что нужно обращать внимание при выборе корпусного вентилятора

Казалось бы, нет ничего проще, нежели купить вентилятор для корпуса, ведь, по сути, это обычный вентилятор. Однако на деле всё обстоит куда сложнее и интереснее, так как и при выборе достойного «вентилятора» вы должны ориентироваться на некоторые основные критерии.

Размер корпусного вентилятора. Вы должны выбирать «вертушку» исходя из размера вашего корпуса, а точнее, судя по тому, какое место для него предназначено. Обычно стандартный размер (он же является диаметром вентилятора) для ПК равен 120 мм, что является всем привычной нормой. Однако существуют и более крупные и мелкие варианты. Так что дабы не купить вентилятор, который вам не подходит идеально в плане размера, лучше заранее ознакомьтесь с тем, какой именно будет соответствовать вашему корпусу.

4-pin в этом плане ещё лучше, ведь такие корпусные вентиляторы способны сами выстраивать нужную скорость работы, которая будет наиболее оптимальна для системы в конкретный момент. Благодаря такому типу подключения ваша вертушка будет работать максимально тихо, если вы не используете ПК для решения каких-либо сложных задач, что очень здорово.

Вертушка-затычка: DEEPCOOL XFAN 120

Теперь, когда мы разобрались с теорией, настало время поговорить напрямую о корпусных вентиляторах, достойных вашего внимания и денег. И по традиции давайте начнём с самого доступного варианта — DEEPCOOL XFAN 120. Данная модель, несмотря на свою цену, обладает гидродинамическим подшипником, который всё же «не совсем умело используется» в случае с данным кулером, так как всё равно при максимальной скорости вращения 1 300 об/мин вышеуказанная модель может достигать довольно неприличного для своих цифр уровня шума в 24 дБ.

Диаметр данного вентилятора вполне стандартный для большинства корпусов — 120 мм. Радует то, что есть возможность подключения через 3-pin, благодаря чему хоть и незначительно, но всё же можно отрегулировать скорость. Ну и в конце-концов, если говорить про воздушный поток, то данный показатель составляет 43.56 cfm, что очень даже неплохой показатель для вентилятора со скоростью вращения в 1300 об/мин. Его цена составляет в среднем 270 рублей, и за эти деньги DEEPCOOL XFAN 120 является очень хорошим вариантом для охлаждения средних систем, либо же и вовсе вертушкой-затычкой.

Затычка, но с подсветкой: DEEPCOOL WIND BLADE 120

Если вы ищете вентилятор для своего корпуса, который будет в плане охлаждения показывать себя на куда более достойном уровне, нежели предыдущая модель, но при этом чей шум будет точно так же довольно низким, то обратите внимание на DEEPCOOL WIND BLADE 120. Его размер, как следует из названия, составляет 120 мм, а максимальное количество оборотов равно такому же значению, что и у предыдущего варианта — 1 300 оборотов в минуту. При этом предельный уровень шума выше всего на 2 Дб и составляет 26 дБ, что очень хорошо. Ну и, конечно, подключение осуществляется за счёт 3-pin через материнскую плату.

«Но чем же тогда данный корпусный вентилятор лучше, нежели упомянутый выше XFAN 120, ведь судя по описанию он примерно такой же?» — спросите вы. Ответ будет простым — разница в существенно возросшем объёме «поглощаемого» воздушного потока, который в данном случае ранен 65.16 cfm. Именно благодаря этому вам стоит немного переплатить и получить вариант, который, во-первых, лучше выглядит, во-вторых, куда лучше охлаждает, и в-третьих, имеет низкий уровень шума. Средняя цена DEEPCOOL WIND BLADE 120, кстати, составляет 360 рублей, в которую входит и встроенная в сам вентилятор подсветка, которая, по правде говоря, понравится далеко не всем.

Доступный «умный» вентилятор: AEROCOOL Frost 12 PWM

Конечно, далеко не всем нравится, когда вертушки постоянно работают на приблизительно одинаковых скоростях, ведь из-за этого изнашиваются подшипники и повышается уровень шума. Специально для людей, которые не хотят много тратиться, но при этом желают более «умный» вентилятор для охлаждения своего ПК, стоит посоветовать AEROCOOL Frost 12 PWM. Хоть диаметр данного вентилятора составляет 120 мм, отличительной особенностью этого варианта является «динамическая» скорость работы. В зависимости от температуры, данный вентилятор способен самостоятельно выбирать наиболее оптимальную скорость работы от 500 до 1 500 об/мин.

Этот факт очень радует, ведь если вы, например, будете пользоваться лишь условным браузером, то практически не будете слышать никакого шума, в то время как при работе с тяжёлыми программами или играми вентилятор будет работать на полную мощность. Ну и, естественно, то, что в зависимости от интенсивности работы вентилятора, он будет по-разному шуметь — от 18 до 28 дБ (и да, помните что на практике данные цифры всегда немного меньше). Огорчить вас в этой модели может разве что объём воздушного потока, который в зависимости от ситуации может составлять либо 17.3, либо 28.2 cfm.

Конечно, это не очень хорошо, но данный недостаток довольно хорошо компенсирует переменная скорость работы с максимальным значением в 1 500 об/мин., благодаря чему в любом случае охлаждение будет очень хорошим. Подключается AEROCOOL Frost 12 PWM, кстати, при помощи разъёма 4-pin, что не является откровением. Приятным моментом для вас может стать наличие многоцветной (не RGB) подсветки, которая выглядит неплохо. Так что если вы ищете, красивый и тихий вентилятор, который будет самостоятельно адаптироваться к температуре вашей системы и эффективно её охлаждать, то Frost 12 PWM по средней цене в 460 рублей, возможно, станет для вас максимально правильным приобретением.

Справится как с браузером, так и с играми: DEEPCOOL GS120

Если вы хотите заполучить корпусный вентилятор, который будет обладать всеми преимуществами подключения через 4-pin, то рассмотрите к покупке DEEPCOOL GS120. Размер данного варианта такой же, как и у всех — 120 мм. Установленный подшипник скольжения позволяет обеспечивать низкий уровень шума, что очень важно для многих. И да, уровень шума будет варьироваться от 18 до 32 дБ в зависимости от скорости вращения вентилятора.

Равна же скорость может быть как 900, так и 1 800 об/мин, что крайне позитивно сказывается на общем качестве охлаждения в любых ситуациях. Помимо этого, плюсом можно считать и «потребляемый» воздушный поток, чей показатель с учётом всего остального действительно впечатляет — 61.93 cfm. Ну и последнее, это цена.

Она довольно непостоянна и колеблется в среднем от 550 до 800 рублей. Да, для корпусного вентилятора это многовато, но учитывайте, что он сполна отработает свои деньги, так как действительно великолепно охлаждает, чему способствует как скорость вращения, так и большой объём воздушного потока. Но не стоит рассчитывать на тихую работу — вертушка хоть и не громкая, но и тихой её не назвать.

Безупречен во всём: TITAN TFD-12025H12ZP/KE(RB)

Все перечисленные выше вентиляторы для корпусов хоть и являлись довольно хорошими, но всё же в случае с каждым из них приходилось идти на определённые компромиссы. И если вы хотите приобрести чуть ли не идеальный вариант, то однозначно вы навряд ли сможете найти что-то лучше, чем TITAN TFD-12025H12ZP/KE(RB). Его диаметр равен 120 мм, подключается к материнской плате через 4-pin, а крутиться вентилятору позволяет качественный подшипник скольжения. Да, во всём этом нет ничего необычного, но удивить здесь призваны все прочие характеристики.

Скорость вращения динамическая — от 210 до 2 100 оборотов в минуту, благодаря чему данная модель способна тихо работать в условиях с минимальной нагрузкой, а также крайне быстро в тех случаях, когда ваши комплектующие действительно нагреваются. Уровень шума в целом соответствует скорости вращения — от 5 до 37 дБ. Да, при 2 100 оборотах в минуту вентилятор будет шуметь довольно сильно, но и охлаждение при этом будет первоклассным.

Ну и в завершение — максимальный объём «поглощаемого» воздушного потока равен 63.59 cfm. Так что в том случае, если вас сильно беспокоят перегревы, то TITAN TFD-12025H12ZP/KE(RB) сумеет вас спасти. Однако да, стоит данное «спасение» не так уже и дёшево — в среднем 1 150 рублей.
