Комбинирование, разделение и обрезка тел и граней
Используйте команду «Комбинировать» для применения операций объединения, вырезания или пересечения к выбранным твердым телам.
Использование команды «Комбинировать»
Для использования в операции комбинирования можно выбрать несколько форм-тел или промежуточный объем, полученный в ходе создания элементов со сдвигом, выдавливанием или вращением. Наиболее эффективный способ размещения тел для этой операции — создать их по месту. Используйте команды элементов в панели «Создать» с параметром «Создать твердое тело». Можно также импортировать тела для применения к ним соответствующей операции с помощью команды «Производный компонент».
Если вы не создаете тела в требуемом месте, перед выполнением операции «Комбинировать» используйте команду «Переместить тела» для их перемещения.
Команда «Комбинировать» действует и на базовое тело. Операции на базовом теле выполняет форм-тело. Для выполнения операции комбинирования может быть выбрано более одного форм-тела.
При комбинировании тел поведением по умолчанию является поглощение форм-тел и изменение базового тела. Если поглощение твердых тел не требуется, включите параметр сохранения исходных форм-тел в виде отдельных твердых тел. После выполнения команды сохраненные тела являются невидимыми. При удалении операции объединения исходное твердое тело будет доступно в папке «Твердые тела». После удаления операции комбинирования включите видимость исходных тел в браузере.
Использование команды «Разделить»
Разделите грани детали, чтобы добавить уклон, обрезать деталь и удалить одну из сторон или разделить деталь на два твердых тела.
Также можно использовать команду «Разделить» для разделения граней твердых и поверхностных тел и разделения деталей на отдельные твердые тела.
Используйте команду «Разделить», чтобы разделить грани детали, обрезать всю деталь и удалить одну из полученных частей или разделить твердое тело на два тела. После использования команды «Разделить грань» можно применить уклон к граням по обеим сторонам разделения. Можно также выбрать 3D кривые для разделения граней.
Прим.: При выборе 3D кривой в качестве инструмента разделения команды «Обрезать твердое тело» и «Разделить твердое тело» отключаются.
Деталь можно разделить с помощью рабочей плоскости или линии разъема, построенной на рабочей плоскости или грани детали. Линия разделения может состоять из отрезков, дуг и сплайнов. Часто в качестве элемента разделения при выполнении команды «Разделить» используется поверхностное тело.
Из граней, разделенных за одну или несколько операций, образуются новые грани. Таким образом, каждую новую грань можно отдельно наклонять с помощью команды «Наклон грани». Углы наклона могут быть различными.
Справка по вкладке «Сборка» (параметры приложения)
Установка параметров обновления сборок при редактировании компонентов. Параметр «Обновлять вручную» применяется к зависимостям сборки, соединениям, конструктивным парам и адаптивным компонентам. Процесс добавления новых зависимостей и новых соединений немного отличается. При добавлении соединений компоненты перемещаются в нужное положение. А при добавлении зависимостей компоненты не займут своего положения, пока не будет выполнено обновление или компонент не будет перемещен. Графическое окно обновляется независимо от данной настройки.
Поставьте флажок, чтобы обновление сборки выполнялось только по нажатию кнопки «Обновить» в файле сборки. Установите данный флажок для автоматического обновления сборок после редактирования компонента.
Удалять исходные элементы массива компонентов
Если он снят, при редактировании компонента сборка обновляется автоматически. Устанавливает предопределенное поведение при удалении массивов. Снимите флажок, чтобы сохранить экземпляры исходных компонентов при удалении массивов.
Выполнять анализ избыточных связей
Указывается, все ли компоненты сборки анализируются Inventor с учетом настроек адаптивности. Установка по умолчанию не выбрана.
Если данный флажок снят, Inventor не выполняет второстепенный анализ, направленный на проверку избыточных связей и определение степени свободы всех компонентов. При отображении символов система ограничивается обновлением степени свободы.
Если данный флажок установлен, Inventor выполняет второстепенный анализ и информирует пользователя о наличии избыточных связей. В этом случае даже не отображаемые степени свободы обновляются.
Элементы изначально адаптивны
Указывается, станут ли созданные конструктивные элементы адаптивными автоматически. По умолчанию этот флажок не установлен.
Разрезать все детали
Управление разрезанием деталей в сборке. Дочерние детали имеют такие же виды разрезов, как их родительские детали. По умолчанию не выбрано (детали не разрезаны в сборке).

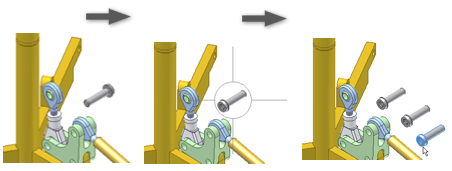

Использование последнего вхождения для размещения компонента
Указывается, будут ли компоненты, помещенные в сборку, наследовать ту же ориентацию, что и последнее вхождение компонента в браузере.
Звуковое уведомление о связи
Установите данный флажок для включения звукового сопровождения при создании взаимосвязи. Снимите флажок, чтобы отключить звук.
Отображение имен компонентов после имен взаимосвязей
Определяет, добавляет ли Inventor имена экземпляров компонентов к именам связей в обозревателе.
Если флажок снят, Inventor не отображает имена экземпляров компонентов в связях. Например, если зависимость 12 является зависимостью совмещения между элементами «стержень:1» и «цилиндр:1», в обозревателе отображается:
Если флажок установлен, Inventor отображает имена экземпляров компонентов в связях.
Размещение и фиксация первого компонента в точке начала
Указывает, фиксируется ли первый компонент, вставляемый в сборку, в точке начала.
Если флажок снят, первый вставленный компонент не фиксируется.
Совет: Щелкните правой кнопкой мыши и используйте контекстное меню, чтобы зафиксировать любой компонент в точке начала.
Если флажок установлен, то первый вставленный компонент фиксируется в точке начала координат.
Создание компонентов по месту
При создании деталей по месту в сборке можно устанавливать параметры для местного управления элементами.
От/к границам (если возможно)
Совмещение с плоскостью
Создается конструктивный элемент требуемого размера, который совмещается с плоскостью, не допуская при этом адаптации.

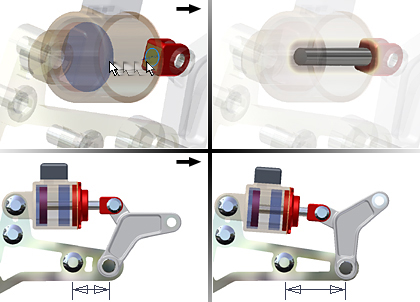

Делать адаптивными
Автоматически адаптирует размер или расположение созданного по месту элемента при изменении плоскости, в которой он создан.

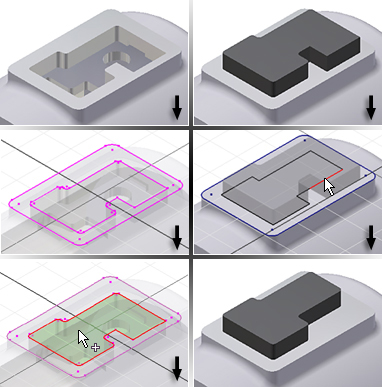

Проецирование пересекаемой геометрии
Включить ассоциативную проекцию геометрии ребра/петли во время местного моделирования При создании детали или элемента в сборке создается базовый эскиз путем проекции выбранных геометрических объектов из одной детали в эскиз другой детали. Проекционная геометрия остается ассоциативной и обновляется при изменении исходных деталей. Проецирование может быть использовано для создания элементов эскиза.
По умолчанию данный флажок установлен. Для отключения ассоциативности флажок следует снять.
Включение ассоциативной проекции геометрии эскиза во время местного моделирования При создании или редактировании детали в сборке геометрия эскиза из другой детали может проецироваться на активную деталь. Если этот параметр включен, спроецированная геометрия является ассоциативной и обновляется при изменении исходной геометрии. Деталь, которая содержит эскиз, становится адаптивной автоматически.
Непрозрачные компоненты
Определяет, какие компоненты будут непрозрачными при пересечении плоскостью построений. Щелкните для выбора нужного параметра отображения.
Все компоненты будут отображаться непрозрачными.
Активные детали отображаются непрозрачными, а пассивные затемнены. В результате выбора данного стиля отображения отменяются некоторые настройки вкладки «Экран».
Прим.: Также можно использовать вкладку «Вид» панель «Представление модели» команда «Прозрачность Выкл.» или «Прозрачность Вкл.», чтобы задать непрозрачность компонента.
Зумирование при автосовмещении
Устанавливает стандартные настройки зумирования при вставке компонента с помощью конструктивных пар. Щелкните для выбора параметров зумирования.
Оставляет прежний вид. Представление без зумирования.
Вписывание вставленного компонента в размеры графического окна.
Вписывание всей сборки в размеры графического окна.
Параметры режима «Экспресс»

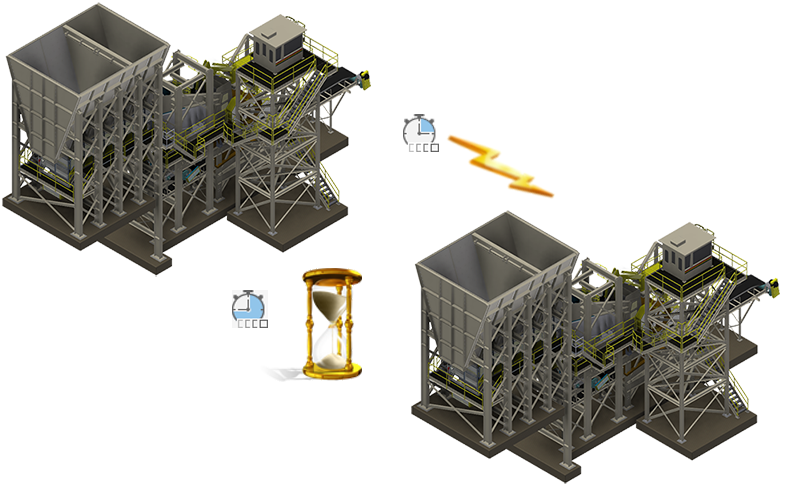

Определение того, будет ли режим «Экспресс» включен на панели инструментов «Сборка» и будут ли экспресс-данные сохраняться в файле сборки. Включение режима «Экспресс» позволяет значительно сократить время открытия файла для больших сборок.
Включить режим «Экспресс» для рабочих процессов (сохранение графических данных в сборках) : выберите для сохранения улучшенных данных отображения и модели в файле сборки (IAM). Снимите флажок, чтобы отключить сохранение данных режима «Экспресс» в файле сборки. Некоторые команды и функции недоступны в режиме «Экспресс». Невозможно снять флажок, если документ открыт.
Параметры открытия файла
- Открыть в режиме «Экспресс», если количество ссылающихся файлов превышает : установка порога, который используется для задания режима по умолчанию для открытия файлов сборки («Экспресс» или «Полный»). Выберите число, которое будет соответствовать значимому увеличению производительности открытия файлов для моделей сборок. Время открытия файла зависит от таких факторов, как число связанных файлов, сложность геометрии модели и мощность аппаратного обеспечения.
- Открыть в полном режиме : выберите, чтобы открыть файл сборки со всеми данными компонентов. Все команды и функции доступны.
Прим.: Если файл сборки содержит данные режима «Экспресс», можно в параметрах открытия файла выбрать предпочтительный режим открытия («Полный» или «Экспресс»).
Совет: В обозревателе и строке состояния отображается активный рабочий процесс.
Импорт
Импорт Импорт настроек окна «Параметры приложения» из файла XML. Нажмите «Импорт» для отображения диалогового окна «Открыть». Перейдите к нужному файлу и нажмите кнопку «Открыть». Использовать настройки, связанные с AutoCAD Предоставляет настройки, аналогичные настройкам в AutoCAD. Использовать настройки Inventor Установлены параметры приложения по умолчанию.
Экспорт
Экспорт Сохранение текущих параметров окна «Параметры приложения» в файле XML. Нажмите «Экспорт» для отображения диалогового окна «Сохранить копию как». Выберите местоположение файла, введите имя файла и нажмите «Сохранить».
Папки установки по умолчанию для операций импорта и экспорта: Users\[логин]\AppData\Local\Autodesk\Inventor [версия]\Preferences.
Среда сварных конструкций
Модели сварных конструкций можно создавать с использованием как команд для сварных конструкций, так и команд для сборок, а также преобразовывать модели сборок в сварные конструкции.
Моделирование сварных конструкций–это продолжение среды моделирования сборок. Свариваемую деталь можно создать двумя способами. В среде сварных конструкций можно использовать комбинацию команд для сварки и команд для сборки. В среде сборки можно преобразовать сборку в свариваемую деталь. После преобразования можно добавлять специальные элементы, моделирующие сварку.
В сварных конструкциях можно создавать сборки, добавлять элементы сборки для его подготовки к сварке, добавлять сварку как объемный или косметический элемент, и добавлять другие элементы сборки для его окончательной обработки. Когда модель сварной конструкции завершена, все детали и элементы сохраняются в единый файл сборки, называемый сварной конструкцией.
Вся информация о сварной конструкции, включая детальные обозначения сварки и аннотации к объемным сварным швам, могут быть автоматически восстановлены в чертеже. В зависимости от того, как была создана сварная конструкция, можно создавать чертежи, представляющие различные этапы сварки.
Создание сборок свариваемых деталей
Существует два варианта создания сварной конструкции.
- Начните новую сборку как сварную конструкцию. Создать сборку, добавить конструктивные элементы и сварочные элементы в соответствующие сварочные группы для создания сварной конструкции. Сварная конструкция функционирует как единое целое.
- Создайте обычную сборку, а затем нажмите «Преобразование в сварную конструкцию». Сборка преобразуется в сварную конструкцию. Система предлагает пользователю выбрать стандарт, определить размещение существующих конструктивных элементов как элементов групп «Разделка» или «Обработка» и выбрать сварочный материал по умолчанию.
При определении сборки как сварной конструкции становится доступной вкладка «Сварные конструкции» и обозреватель, при этом применяется шаблон сварной конструкции, заданный по умолчанию. При преобразовании из сборки шаблон не применяется.
Прим.: После применения к сборке сварки, оно уже не может быть обратно преобразовано в обычную сборку.
Задачи, выполняемые в среде сварных конструкций
Как расширение среды сборки среда «Сварная конструкция» используется для выполнения всех операций, возможных в среде «Сборка», плюс набора специальных операций.
Среда сварных конструкций используется для следующих операций:
- Создание и открытие файла сварной конструкции.
- Создание и вставка сварных конструкций и узлов в сборку.
- Возможность создания конструктивных элементов сборки для разделки.
- Создание косметических сварных швов, объемных угловых швов и швов с разделом кромки.
- Создание конструктивных элементов сборки как элементов послесварочной обработки.
- Использование браузера для организации и редактирования конструктивных элементов, отката состояния, изменения статуса видимости сварки, и подавления элементов и эскизов.
- Документирование сварных конструкций.
Различия между сборками и сборками свариваемых деталей
При создании или открытии файла сварной конструкции открывается среда сварных конструкций. Среда сварных конструкций содержит те же самые элементы и команды, что и среда сборки. Кроме того, существуют команды, которые оптимизированы для производственного процесса изготовления сварных конструкций. Эти команды предназначены для задания и управления тремя группами элементов сборки. При желании можно создать косметические или объемные угловые сварочные и стыковые швы, а также связать их с геометрией модели. Группы сварочных элементов включают элементы разделки, элементы сварки и послесварочной обработки.
При открытии и создании файла сборки открывается среда работы со сборкой. В среде сборки можно создавать элементы сборки. Эти элементы нельзя собирать в сварочные группы, которые поддерживают создание рисунков для представления различных стадий сварки.
Важное замечание: Можно выбрать сварной шов из узла для добавления в качестве детали-подосновы элемента сборки в сборке верхнего уровня, если сварной шов добавляется после создания элемента сборки.
Размещение сборки свариваемых деталей в другой сборке
Сварные конструкции, как и остальные компоненты, могут быть помещены в сборку, узел или другую сварную конструкцию. Для выбора и открытия сварной конструкции и размещения ее в графическом окне используйте команду «Вставить компонент».
После вставки, можно редактировать группы элементов сварки, изменять статус видимости и подавлять отдельные элементы активизацией узлов сварных конструкций.
Полученные сборки свариваемых деталей
Свариваемые детали также могут быть производными как и обычные сборки. Сварной шов, на основе которого можно создать производный элемент, отображается также на вкладке «Тела». Создание производных элементов всех сварных швов выполняется комплексно, а не по отдельности.
Типы направленных валиков сварного шва
Создайте косметические швы (2D и 3D каркасы), выбрав ребра и контуры граней в модели. Это оптимизированный и наглядный вид представления. Можно указать, должны ли физические свойства включать косметические швы, выбрав «Файл» Свойства Inventor Физические «Вкл. косметическую сварку». Можно задать ограничения «От» и «До» (в параллельном направлении) для обрезки косметического сварного шва.
Объемные угловые швы (3D тело) широко используются при отсутствии физического зазора между двумя или более компонентами. Угловой сварной шов также можно использовать для перекрытия зазора между компонентами, которые не соприкасаются друг с другом. При наличии зазора угловой сварной шов распространяется на зазор, но не проникает в отверстие. Можно создать прерывистые угловые швы. Для этого необходимо задать значения шага, длины и количества швов. Форма (контур) сварного шва определяется параметрами «Выпуклая», «Вогнутая» или «Плоская». Если начало или конец углового сварного шва приходится не на ребро, выберите «Начало-длина», чтобы указать расстояние смещения и длину. Также с помощью рабочих плоскостей сборки или плоской геометрии можно указать «Ограничения ‘От’ и ‘До'» (только параллель), чтобы задать начальное и конечное положение валика углового сварного шва.
Сварные швы с разделкой кромок (3D тело) используются, когда компоненты находятся на расстоянии друг от друга или разделены зазором. Если хотя бы для одного набора граней не включен параметр «По всей грани», укажите направление заливки или выберите параметр «Радиальная заливка». С помощью параметра направления заливки определяется направление, в котором свариваемые встык грани соединяются друг с другом швом с разделкой кромок. Если выбирать направление не требуется, используйте параметр «Радиальная заливка». Для определения наличия или отсутствия сварных швов во внутренних контурах используется параметр «Игнорировать внутренний контур». Параметр «Цепочки граней» используется для упрощения выбора смежных граней.
Зачастую для создания нужного сварного шва требуется сочетать угловой шов и шов с разделкой кромок.
С помощью команды «Сварной катет» можно точно указать, какие грани будут использоваться для образования торцов шва.
Упрощение сборок
Можно уменьшить сложность модели сборки для повышения производительности процессов на последующих этапах, защиты интеллектуальной собственности или использования этой модели в более крупных сборках.
Команда «Упростить» позволяет создавать детали из сборок. Необходимо указать компоненты и элементы, которые требуется удалить из упрощенной детали, или использовать один из встроенных наборов параметров.
- Простота в использовании
- Значительное снижение размера файла для больших сборок и сложных деталей.
- Сокращение времени на открытие сборки при использовании состояния модели с упрощенной подстановкой вместо сборки.
- Повышение производительности при просмотре и работе с большими сборками и сложными деталями.
- Защита интеллектуальной собственности путем удаления элементов и внутренних компонентов.
- Повышение производительности при работе с компонентами BIM
- Упрощенная составная поверхность сохраняет все представления исходных компонентов и другие видимые элементы, такие как графика резьбы.
- Упрощенные детали сохраняют массовые свойства исходной сборки, если они были рассчитаны до создания упрощенной версии.
- Деталь составной поверхности не участвует в операциях определения пересечений.
- Избегайте применения составных деталей в видах сечений.
Доступ
- Меню «Файл» «Экспорт» «Экспорт в RVT» (вывод возможен только в файлы RVT).
- Вкладка «Сборка» панель «Упрощение» Упростить
- Вкладка «Среда» «Компоненты BIM» панель «Упростить» Упростить
- Обозреватель: узел «Состояние модели» «Новая подстановка» Упростить
Панель свойств упрощения
Панель свойств состоит из групп элементов управления, полей ввода и инструментов выбора, которые позволяют сократить количество компонентов и элементов в упрощенной модели. Группы отображаются в зависимости от параметров, указываемых пользователем в процессе работы с панелью свойств.
Список групп:
Как использовать упрощенную деталь в состоянии модели?
Существует три рабочих процесса для создания упрощенных деталей и последующего их использования для подстановки вместо сборки в состоянии модели.
- Создайте упрощенную деталь в сборке с помощью команды «Упростить». Откройте целевую сборку, разверните папку «Состояния модели», правой кнопкой мыши щелкните папку «Подстановки», разверните узел «Новая подстановка», нажмите кнопку «Выбрать файл детали» и перейдите к файлу детали на диске.
- Разверните папку «Состояния модели» в исходной сборке, правой кнопкой мыши щелкните папку «Подстановки», разверните узел «Новая подстановка» и нажмите кнопку «Упростить», чтобы создать упрощенную деталь и использовать ее в качестве активной подстановки.
- Выберите вкладку «Сборка» панель «Упрощение» «Упростить» , чтобы создать упрощенную деталь и использовать ее в исходной сборке как активную подстановку.
Можно ли редактировать упрощенную деталь?
Упрощенная деталь представляет собой файл производной детали. При создании упрощенной детали можно сохранить или разорвать связь с исходным файлом. Если связь сохранена, откройте файл, в обозревателе правой кнопкой мыши щелкните узел сборки и выберите Редактировать упрощение.
- Создание упрощенной детали на основе сборки
Команда «Упростить» позволяет создать из сборки производное твердое тело или составную поверхность. - Наборы параметров упрощения
Узнайте о четырех встроенных наборах параметров и о том, как с их помощью можно упростить работу.
