Создание разреза в новом чертеже

Эта процедура используется для размещения выносного элемента, с помощью которого на новом виде чертежа проекта создается 2D разрез.

При создании вида разреза в новом чертеже модель здания получает ссылку на этот новый чертеж. Основой 2D разреза является геометрия объектов, вырезанных линией разреза. Если поместить выносной элемент на чертеж вида «План пола первого этажа» и создать на этом чертеже 2D разрез, то разрез будет содержать исключительно геометрию пола первого этажа — только те объекты модели здания, которые имеются либо как объекты чертежа, либо как внешние ссылки в текущем чертеже. При создании нового чертежа вида для 2D разреза можно выбирать уровни, секции и конструкции, включаемые в данный разрез. Это расширяет ваши возможности при осуществлении выбора объектов, включаемых в разрез. Можно, например, отменить выбор конструкции «Мебель» на виде чертежа «План пола первого этажа», чтобы избежать загромождения разреза не являющимися необходимыми компонентами здания. Подобным образом можно добавлять конструкции, уровни или секции, не присутствующие на текущем виде чертежа, например создавать фоновую графику.

План этажа (вверху) и разрез здания (внизу)

1. На панели «Быстрый доступ» нажмите кнопку Диспетчер структуры проекта .
2. Перейдите на вкладку «Виды».
3. Выберите чертеж вида, на котором необходимо разместить выноску разреза, щелкните правой кнопкой и выберите «Открыть».
4. Инструментальные палитры: нажмите («Свойства») и выберите «Документ».
5. Щелкните на палитре «Выносные элементы».
6. Выберите инструмент обозначения разреза. Альтернативный вариант: выберите вкладку «Аннотации» панель «Выносные элементы» раскрывающийся список «Разрезы» и выберите один из инструментов разреза.
7. В области рисования задайте первую точку линии разреза.
8. Продолжите добавление точек линии разреза. Завершив формирование линии сечения, нажмите Enter.
9. Задайте направление стрелки обозначения разреза.
10. Под заголовком «Имя нового вида пространства модели» введите имя для нового вида пространства модели, содержащего данный разрез.
11. Убедитесь в том, что выбрана опция «Формирование разреза/фасада».
12. Если нужно добавить название к новому виду пространства модели, выберите «Поместить обозначение названия».
13. Выберите масштаб вида пространства модели.
14. Задайте свойства нового чертежа вида.

Прим.: По умолчанию, предварительный выбор всех конструкций, уровней и секций выполняется здесь.

Прим.: Несмотря на то, что точка вставки выбирается в текущем чертеже, использоваться она будет в целевом чертеже, где будет размещен сформированный разрез. Таким образом происходит контроль точки вставки 2D разреза без открытия целевого чертежа. Местоположение 2D разреза можно изменить позднее, открыв чертеж, в котором размещен этот 2D разрез.

Понятия, связанные с данным

• Размещение выносок сечения
• Создание нового чертежа вида

Построение линии сечения и нанесение обозначений

Используйте эту процедуру для формирования линии разреза и обозначений разреза на каждом конце. Линия разреза проводится, указывая начальную точку, конечную точку длину и высоту разреза. Можно указать дополнительные точки между начальной и конечной для создания изломов в разрезе. Линия разреза действует как разрезающая плоскость, образуя разрез модели здания.

Прим.: При работе с комплектом чертежей, в которых несколько внешних ссылок связано с основным чертежом, проведите линию разреза на основном чертеже.

Совет: Можно также создать разрезы при использовании инструмента выноски.

1. На палитре инструментов, принятой по умолчанию, нажмите на вкладку «Проектирование», а затем выберите инструмент «Вертикальный разрез». При необходимости прокрутите палитру для отображения необходимого инструмента.

Прим.: Или щелкните вкладку «Главная» панель «Сечение и фасал» Линия сечения .

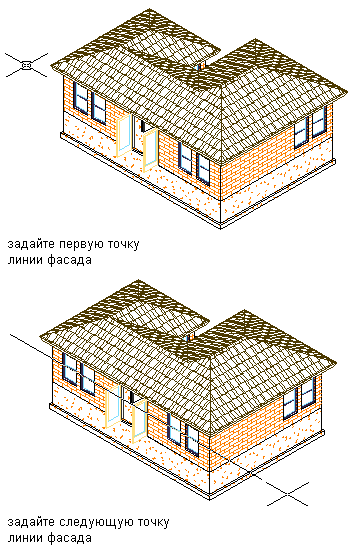

Укажите начальную и конечную точки линии сечения в 3D виде.

Обозначения разреза представляют собой многовидовые блоки, привязанные к линии разреза. Можно редактировать обозначения сечения для изменения отображаемой информации.

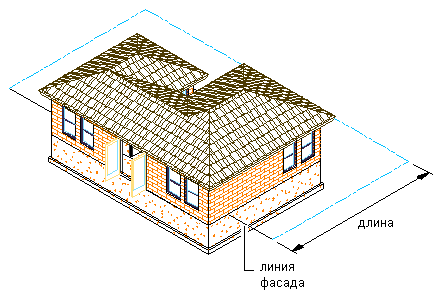

Высота линии сечения задается в соответствии с границами выбранных объектов. Можно изменить свойства линии для изменения высоты и глубины сечения, добавить нижнюю часть или добавить графические разделы.

Понятия, связанные с данным

Задачи, связанные с данной

• Изменение высоты сечения с помощью ручек
• Изменение нижнего выступа с помощью ручек
• Изменение длины разреза с помощью ручек
• Изменение размера угла сечения
• Создание графических элементов для 2D- и 3D-сечений
• Изменение графического раздела с помощью ручек
• Изменение атрибутов обозначения разреза
• Изменение местоположения линии сечения
• Изменение линии сечения с помощью ручек
• Прикрепление гиперссылок, комментариев и файлов к линии разреза

Как сделать разрез в автокаде

На данный момент я записал два основных видео, которые охватывают 95% всей базы по выполнению разреза здания в типовом домике (малоэтажное жилое строительство). И отвечает на вопрос- Как выполнить разрез здания в AUTOCAD?

С чего начать?

Чтобы было удобно выполнять разрез здания в AUTOCAD я использовал пошаговое моделирование с применением простого и понятного языка.

Другими словами делать чертежи в Автокад, это не самая сложная задача, т.к алгоритм программы достаточно прост и понятен. Во всяком случае используя 2Д моделирование.
И иногда приятнее посмотреть, чем читать

Разрез 3D-тела или поверхности с помощью секущей плоскости

1. Выберите вкладку «Главная» панель «Редактирование тела» «Разрез» . найти
2. Выберите 3D объекты — тела или поверхности для выполнения разреза. Нажмите клавишу Enter.
3. Задайте две точки для определения секущей плоскости.
4. Укажите, какая сторона разрезаемого объекта сохраняется, или введите о (Обе) для сохранения обеих сторон.

Разрез 3D-тела или поверхности с помощью плоского объекта

1. Выберите вкладку «Главная» панель «Редактирование тела» «Разрез» . найти
2. Выберите 3D объекты — тела или поверхности для выполнения разреза. Нажмите клавишу Enter.
3. В командной строке введите о (Объект). Нажмите клавишу Enter.
4. Выберите окружность, эллипс, дугу, 2D сплайн или 2D полилинию для использования в качестве секущей плоскости.
5. Укажите, какая сторона разрезаемого объекта сохраняется, или введите о (Обе) для сохранения обеих сторон.

Разрез 3D-тела или поверхности с помощью поверхности

1. Выберите вкладку «Главная» панель «Редактирование тела» «Разрез» . найти
2. Выберите 3D объекты — тела или поверхности для выполнения разреза. Нажмите клавишу Enter.
3. В командной строке введите п (Поверхность).
4. Нажмите клавишу Enter.
5. Выберите поверхность для использования в качестве секущей плоскости.
6. Укажите, какая сторона разрезаемого объекта сохраняется, или введите о (Обе) для сохранения обеих сторон.

Используйте эту процедуру для создания 2D или 3D разреза. После вычерчивания линии разреза, разрез извлекается из линии вместе с объектами, выбранными в модели здания.

Совет: Перед созданием разреза, разморозьте и включите все слои, содержащие объекты, которые требуется включить в разрез. Объекты на слоях, которые отключены или заморожены, не могут составлять часть выборки для разреза. Для улучшения качества исполнения отключите слои объектов, которые вам не нужно включать в разрез.

Осторожно: Если требуется вставить 2D разрез на вид в плане, убедитесь, что настройки экранного представления для вида в плане не разрезают объекты в диапазоне этого представления. В этом случае результат разреза не будет отображаться в виде сверху. Для того чтобы такого не произошло, щелкните вкладку «Управление» панель «Стиль и отображение» «Диспетчер стилей» . Выберите экранное представление «План» для текущей конфигурации экранного представления. На вкладке «Параметры отображения» убедитесь, что стерты данные «Рассекать АД-объекты с учетом экранной конфигурации».

1. Постройте линию разреза на чертеже.
2. Выберите линию сечения и щелкните вкладку «Линия сечения здания» панель «Редактирование» «Создание сечения» .
3. Выберите тип объекта разреза, который требуется создать.

Если требуется создать.	то.
2D разрез,	выберите объект 2D разреза/фасада без невидимых линий.
3D разрез,	выберите объект 3D разреза/фасада.

Если требуется использовать конкретный стиль, выберите его из опции «Стиль формирования». Другими словами, используйте стандартный стиль.

В 3D разрезах не используются стили.

Прим.: Если выбирается объект, который не требуется включать в сечение, удерживайте нажатой клавишу SHIFT и снова выберите объект для удаления его из набора.

Экранное представление определяет представление разреза.

2D или 3D разрез образуется из свойств линии разреза и выбранных объектов в модели здания. Разрез связан с моделью здания. Если требуется внести изменения в модель здания после создания разреза, можно обновить разрез для отображения изменений.

Можно редактировать определенные характеристики разреза для контроля места и отображения.

Можно также использовать стиль 2D разреза для контроля отображения выбранных объектов в 2D разреза, и при этом можно контролировать отображение индивидуальных линий в 2D разрезе.

В русскоязычной версии AutoCAD, инструмент Разрез (Slice) на вкладках и в КМн переводится как сечение. Не нужно путать этот инструмент с инструментом Сечение (Section). Это разные инструменты, предназначенные для выполнения своих специфических функций.

Изначально их можно отличить друг от друга по пиктограммам (иконкам) и способам доступа.

Рис. 6.1. Доступ к инструменту Разрез

С помощью инструмента Разрез можно внести коррекцию в геометрическую форму 3D тела для получения нового 3D тела или, например, выполнить в дальнейшем некоторые процедуры:

• изменить свойства 3D тела за счет изменения его формы (ненужное удаляется);
• подготовить 3D тело для последующего формирования сопряжений или снятия фасок на гранях этого тела, рис. 6.2.

Существует несколько способов определения режущей плоскости. Наиболее распространенные способы – это разрез по трем точкам и разрез любой стандартной плоскостью (XY, YZ, ZX).

После выполнения процедуры разреза, вновь полученные 3D тела, не несут в себе информацию о форме исходного тела, а только наследуют его цвет и свойства слоя.

По умолчанию используется способ разрезания, при котором задаются две точки, определяющие режущую плоскость перпендикулярно плоскости XY текущей ПСК.

Последовательность действий для выполнения разреза 3D тела:

• любым способом активизировать инструмент Разрез;
• выделить объект щелчком ЛКн (набор объектов выделить рамкой);
• дважды щелкнуть ПКн;
• в раскрывшемся КМн выбрать необходимую опцию, например, опцию 3точки;
• указать на объекте три точки, принадлежащие этой плоскости;
• еще раз щелкнуть ПКн и выбрать пункт Ввод.

Обратите внимание на то обстоятельство, что алгоритм разреза 3D тела полностью совпадает с алгоритмом выполнения 3D зеркального отображения.

Так же, как и в случае с 3D зеркальным отображением, перед активизацией инструмента Разрез, необходимо обновить систему координат (установить МСК), если плоскость разреза должна быть параллельна или совпадать со стандартными плоскостями XY, YZ и ZX.

Рис. 6.2. Формирование граней 3D тела с помощью разрезов

• ГМн > Редактировать > Редактирование тела > выбор пункта, рис. 6.3.а;

• Лента > Главная > Редактирование тела > выбор инструмента, рис. 6.1.б.

• Лента > Тело > Редактирование тела > выбор инструмента, рис. 6.3.б;

• КС: РЕДТЕЛ ⇒ Ent > ТелоACIS > выбор опции Разделить.

Рис. 6.3. Доступ к инструменту Разделить

Инструмент Разделить предназначен для разделения составных 3D тел, части которых обладают общим объемом, на составляющие тела.

Инструмент часто применяется после выполнения процедуры разреза 3D тела, поскольку в некоторых случаях именно после применения последнего инструмента необходимо дополнительно разделить «связанные» 3D тела.

Для того что бы разделить объем одного 3D тела после выполнения, например, процедуры вычитания, рис. 6.4.а, нужно выполнить простой алгоритм:

• активизировать любым способом инструмент Разделить;

• указать на экране объект, предназначенный для разделения и выйти из действия команды нажав клавишу Esc.

Рис. 6.4. Разделение 3D тела

Для того, чтобы определить занимают ли части 3D тела один общий объем, достаточно навести на него указатель мыши или щелкнуть по нему ЛКн.

В первом случае – все 3D тела подсветятся, а во втором на них будут выведены ручки, рис. 6. 4.б. Конечный результат разделения объема 3D тела наглядно показан на рис. 6.4.в.

С помощью команды СЕЧЕНИЕ создается двухмерный объект (область) с трехмерных тел. Полученное сечение AutoCAD размещает в текущем слое.

Возможно использование сечений для следующих приложений:

• более наглядного (детального) представления о форме профиля твердого 3D тела в указанной плоскости при оформлении рисунков или чертежей с плоскими видами;
• использования в качестве контуров при формировании твердых тел способами экструзии или вращением вокруг указанной оси;
• определения на 3D твердотельных объектах, особенно с криволинейными гранями, точек привязки к ним других объектов, а также использование этих точек в качестве опорных, например, для выполнения разрезов.

Последовательность действий для определения сечения 3D тела:

• запустить команду СЕЧЕНИЕ;
• выделить объект щелчком ЛКн (набор объектов выделить рамкой);
• дважды щелкнуть ПКн;
• в раскрывшемся КМн выбрать необходимую опцию, например, плоскость ZX;
• указать на объекте (объектах) точку, принадлежащую этой плоскости.

Как видите, в данном случае алгоритм выполнения команды короче на один пункт по сравнению с разрезом или 3D зеркалом.

На рис. 6.5.а показан 3D объект в виде заготовки корпуса фары мотоцикла. На этот объект предполагается установить дополнительные объекты, позволяющие в дальнейшем прикрепить фару к вилке мотоцикла, а также установить на ней спидометр.

Читайте также:

• Как из двух ячеек сделать одну эксель
• В какой программе делать 3д анимацию
• Эксель не печатает часть таблицы
• Не удается найти сертификат и закрытый ключ для расшифровки 1с
• Как удалить отправленное письмо в майле у получателя с компьютера

Как сделать местный разрез в автокаде

На данный момент я записал два основных видео, которые охватывают 95% всей базы по выполнению разреза здания в типовом домике (малоэтажное жилое строительство). И отвечает на вопрос- Как выполнить разрез здания в AUTOCAD?

С чего начать?

Чтобы было удобно выполнять разрез здания в AUTOCAD я использовал пошаговое моделирование с применением простого и понятного языка.

Другими словами делать чертежи в Автокад, это не самая сложная задача, т.к алгоритм программы достаточно прост и понятен. Во всяком случае используя 2Д моделирование.
И иногда приятнее посмотреть, чем читать

В русскоязычной версии AutoCAD, инструмент Разрез (Slice) на вкладках и в КМн переводится как сечение. Не нужно путать этот инструмент с инструментом Сечение (Section). Это разные инструменты, предназначенные для выполнения своих специфических функций.

Изначально их можно отличить друг от друга по пиктограммам (иконкам) и способам доступа.

Рис. 6.1. Доступ к инструменту Разрез

С помощью инструмента Разрез можно внести коррекцию в геометрическую форму 3D тела для получения нового 3D тела или, например, выполнить в дальнейшем некоторые процедуры:

• изменить свойства 3D тела за счет изменения его формы (ненужное удаляется);
• подготовить 3D тело для последующего формирования сопряжений или снятия фасок на гранях этого тела, рис. 6.2.

Существует несколько способов определения режущей плоскости. Наиболее распространенные способы – это разрез по трем точкам и разрез любой стандартной плоскостью (XY, YZ, ZX).

После выполнения процедуры разреза, вновь полученные 3D тела, не несут в себе информацию о форме исходного тела, а только наследуют его цвет и свойства слоя.

По умолчанию используется способ разрезания, при котором задаются две точки, определяющие режущую плоскость перпендикулярно плоскости XY текущей ПСК.

Последовательность действий для выполнения разреза 3D тела:

• любым способом активизировать инструмент Разрез;
• выделить объект щелчком ЛКн (набор объектов выделить рамкой);
• дважды щелкнуть ПКн;
• в раскрывшемся КМн выбрать необходимую опцию, например, опцию 3точки;
• указать на объекте три точки, принадлежащие этой плоскости;
• еще раз щелкнуть ПКн и выбрать пункт Ввод.

Обратите внимание на то обстоятельство, что алгоритм разреза 3D тела полностью совпадает с алгоритмом выполнения 3D зеркального отображения.

Так же, как и в случае с 3D зеркальным отображением, перед активизацией инструмента Разрез, необходимо обновить систему координат (установить МСК), если плоскость разреза должна быть параллельна или совпадать со стандартными плоскостями XY, YZ и ZX.

Рис. 6.2. Формирование граней 3D тела с помощью разрезов

• ГМн > Редактировать > Редактирование тела > выбор пункта, рис. 6.3.а;

• Лента > Главная > Редактирование тела > выбор инструмента, рис. 6.1.б.

• Лента > Тело > Редактирование тела > выбор инструмента, рис. 6.3.б;

• КС: РЕДТЕЛ ⇒ Ent > ТелоACIS > выбор опции Разделить.

Рис. 6.3. Доступ к инструменту Разделить

Инструмент Разделить предназначен для разделения составных 3D тел, части которых обладают общим объемом, на составляющие тела.

Инструмент часто применяется после выполнения процедуры разреза 3D тела, поскольку в некоторых случаях именно после применения последнего инструмента необходимо дополнительно разделить «связанные» 3D тела.

Для того что бы разделить объем одного 3D тела после выполнения, например, процедуры вычитания, рис. 6.4.а, нужно выполнить простой алгоритм:

• активизировать любым способом инструмент Разделить;

• указать на экране объект, предназначенный для разделения и выйти из действия команды нажав клавишу Esc.

Рис. 6.4. Разделение 3D тела

Для того, чтобы определить занимают ли части 3D тела один общий объем, достаточно навести на него указатель мыши или щелкнуть по нему ЛКн.

В первом случае – все 3D тела подсветятся, а во втором на них будут выведены ручки, рис. 6. 4.б. Конечный результат разделения объема 3D тела наглядно показан на рис. 6.4.в.

С помощью команды СЕЧЕНИЕ создается двухмерный объект (область) с трехмерных тел. Полученное сечение AutoCAD размещает в текущем слое.

Возможно использование сечений для следующих приложений:

• более наглядного (детального) представления о форме профиля твердого 3D тела в указанной плоскости при оформлении рисунков или чертежей с плоскими видами;
• использования в качестве контуров при формировании твердых тел способами экструзии или вращением вокруг указанной оси;
• определения на 3D твердотельных объектах, особенно с криволинейными гранями, точек привязки к ним других объектов, а также использование этих точек в качестве опорных, например, для выполнения разрезов.

Последовательность действий для определения сечения 3D тела:

• запустить команду СЕЧЕНИЕ;
• выделить объект щелчком ЛКн (набор объектов выделить рамкой);
• дважды щелкнуть ПКн;
• в раскрывшемся КМн выбрать необходимую опцию, например, плоскость ZX;
• указать на объекте (объектах) точку, принадлежащую этой плоскости.

Как видите, в данном случае алгоритм выполнения команды короче на один пункт по сравнению с разрезом или 3D зеркалом.

На рис. 6.5.а показан 3D объект в виде заготовки корпуса фары мотоцикла. На этот объект предполагается установить дополнительные объекты, позволяющие в дальнейшем прикрепить фару к вилке мотоцикла, а также установить на ней спидометр.

Как сделать местный разрез?
Надо сделать местный разрез на чертеже, чтобы показать отверстие. Использую viewport. Полный разрез.

Сделать разрез 2-2
Помогите сделать разрез 2-2.Вот фото

Как сделать 3D-модель в AutoCAD из каркаса, сделанного в bcad, нужны продольные и поперечные сечения
Приветствую всех, я моделист и сейчас строю орбитальный корабль Буран, нужны его сечения в большом.

Сделать чертеж в AUTOCAD
Помогите сделать рисунок))))

Как сделать разрез под углом?
не могу понять, как сделать 2 ровные части. .row < width: 600px; >.block2< height: 300px;.

Как сделать бумажную развертку с AutoCAD. Ошибка Pepakura4
Стоит AutoCAD Mechanic-2018 и pepakura4. Делаю обычный куб в автокад сохраняю в *.dxf . Закидываю в.

Создание местного разреза (AutoCAD Mechanical)

Можно создать виды сечений из любого вида чертежа, связанного с Inventor.

Предварительно необходимо создать на чертеже хотя бы два ортогональных вида детали. Один вид должен быть использован для отображения линии сечения, а другой используется для обозначения глубины.

1. Выберите вкладку «Главная» панель «Рисование» «Полилиния» . найти
2. Построить замкнутую полилинию на одном из видов. Эта полилиния будет линией разреза.
3. Выберите вкладку «Чертеж» «Создать вид».
4. В диалоговом окне «Создание вида» укажите следующее:
5. Тип вида: Базовый
6. Перейдите на вкладку «Разрез».
7. Тип: Местный разрез
8. Нажмите «ОК».
9. После получения приглашения на выбор исходного вида выберите вид, содержащий линию разреза.
10. После получения приглашения укажите расположение главного вида, щелкните на местном разрезе и нажмите ENTER.
11. Выберите линию разреза.
12. Выберите другой ортогональный вид, указывающий глубину.
13. Укажите глубину, выбрав точку на ортогональном виде. На чертеже строится местный разрез.

Создание местного разреза

В прошлой статье я рассказал, как сделать вырез ? на изометрии. Сегодня расскажу, как сделать проекцию вид спереди с местным разрезом. Как например вот на этом чертеже:

В T-Flex есть специальная команда «местный разрез», но если вы переместите вашу проекцию с местным разрезом в другое место на чертеже, то весь местный разрез потеряется, и придётся его делать заново. Есть более надёжный способ создать проекцию с местным разрезом. Возьмем вот такой нарисованный корпус:

Действия, которые будем совершать далее, аналогичны тем, что делали в статье «вырез ? на изометрии». Выбираем чертить на рабочей плоскости вид сверху. Создадим 2D путь, а затем по нему и 3D путь. Как показано на скриншоте, от точки 1 к точке 3:

Затем по 3D пути создадим сечение. Важно, что бы на концах пути стрелки были направлены в стороны, а не друг к другу, изменить направление можно нажатием клавиши Tab. Должно получиться вот так:

Далее создаём 2D проекцию вид спереди, во вкладке «сечения» выбираем созданное нами сечение, оно будет последним в списке:

Нажимаем зелёную галочку, всё, проекция создана. Теперь при переносе 2D проекции или изменении 3D модели у нас разрез никуда не сместится и не потеряется. На созданной модели нет вертикальной оси, нарисуем её сами. Зайдём во вкладку «Чертёж», выберем оси. Теперь на 2D проекции укажем крайние грани, между которыми должна проходить ось (на скриншоте показаны красными линиями):

Как сделать местный разрез?
Надо сделать местный разрез на чертеже, чтобы показать отверстие. Использую viewport. Полный разрез.

Сделать разрез 2-2
Помогите сделать разрез 2-2.Вот фото

Как сделать 3D-модель в AutoCAD из каркаса, сделанного в bcad, нужны продольные и поперечные сечения
Приветствую всех, я моделист и сейчас строю орбитальный корабль Буран, нужны его сечения в большом.

Сделать чертеж в AUTOCAD
Помогите сделать рисунок))))

сделать вид слева, фронтальный разрез и местный разрез Чего у вас расположение видов такое странное? Фронтальный вид вниз убежал, куда пропал вид сверху?
Просто заштриховали в случайных местах? Как идет разрез? Если он идет по ломанной линии то его нужно соответственно обозначить.
самой проге никаких функций или намеков на это нет всю прогу обрыл Зачем вам специальная функция? Обрисовали сплайном нужное место, заштриховали что нужно и разрез готов.
Странно вы как то искали. При запросе «местный разрез» полно инфы что это, правила выполнения и т.д. 1 нужно добавить вид на котором указать места разрезов
2 разрезы выполнены с минусом (разрез фронт пропала линия сквозного отв., разрез сбоку нет линии перехода усеченного радиуса , а выступ сверху наоборот лишняя линия в теле.)

Как сделать разрез под углом?
не могу понять, как сделать 2 ровные части. .row .block2

Читайте также:

• 1с identity не допустимо в union
• Заполнение шаблона word данными php
• Разрядность указанной версии не соответствует заданной маске 1с
• Какая программа позволяет программным способом увеличить доступное пространство на жестком диске
• Писать под строкой в word 2003
