Как сделать сенсорное стекло

Как сделать сенсорное стекло своими руками. Сенсорные экраны: принцип работы тачскринов

Для начала нужно все разобрать и посмотреть что внутри. Для этого откручиваем болты. В моем случае всего два, если монитор будет другой, то и болтов может быть меньше или больше, но один фиг их откручиваем.

После того как открутили, очень часто лицевая панельмонитора все-равно не хочет сниматься. Значит нужно отщелкивать защелки. Я меня это хорошо получается делать отверткой:

Все. Крышку сняли. На защелки посмотрели:)

Теперь перед нами голый экран:

Выковыриваем его из корпуса (не спрашивайте зачем, щас сами увидите)

Выковыряли. Смотрим, ищем свободные-места-пустоты.

А вот теперь рассказываю зачем. В самом начале статьи я сказал, что будем ставить touch screen. Так вот, тачскрин, который ставил я, состоит из, собственно touchscreen»а (стекла с наклеенной на него пленочкой) и USB-контроллера, который я тоже решил запихать во-внутрь.

Вот он сам контроллер:

Совсем небольшой. В длину чуть более 10см, в высоту порядка 4-5мм.

Греться контроллер не греется, по этому я его замотал на всякий случай изолентой.

Сзади приклеил 2-х сторонний скотч. Этим скотчем контроллер будет приклеен к корпусу. Такого крепления будет предостаточно, поскольку усилия на контроллер touch-screen»а никакого создаваться не будет, по этому и городить ничего лишнего не нужно.

Приклеиваем к корпусу. Желательно приклеить так, чтоб он не торчал из-за металлической крышки, а был с нею на уровне, поскольку нам еще экран обратно укладывать:)

Убираем лишние «ребра вентилиционной решетки» монитора снизу для того, чтобы вывести USB-кабель контроллера наружу. Я делал это обычным паяльником и скальпелем.

Пропускаем кабель. Поскольку в комплекте кабель с фильтрами (бочонки), пришлось срезать еще несколько пластиковых ребер жесткости.

Для того, чтобы все это не болталось в процессе монтажа и для того что бы кабель случайно не вырвали из разъема при эксплуатации нашей будущей сенсорной панели, кабель закрепляем пластиковыми стяжками.

Теперь приступаем к монтажу самого стекла с touchscreen»ом. Сперва очень тщательно моем экран монитора (который картинку показывает), поскольку если если не мыть, то к нему уже трудно будет добраться, а пятна «внутри» монитора нам нафиг не нужны! 🙂

После этого, клеим на стальную рамку экрана монитора двухсторонний скотч (автомобильный тоненький)

На этот скотч приклеиваем стекло с touch screen-ом. Сперва у меня было желание стекло по всей поверхности приклеить, но подумав, я это желание оставил — выпасть и так не выпадет (а сверху еще и рамка), а вот если разбирать эту конструкцию придется, то от автомобильного скотча отодрать будет очень сложно.

Осталось теперь только соеденить touch screen и USB-контроллер. Для соединения используется шлейф с разъемом. Шлейф тонкий, по этому его можно «обернуть» вокруг экрана и основания экрана. Чтобы он не болтался я его тоже приклеил.

Очень повезло, что в том месте, где проходит шлейф touch screen»а оказалась крепежная выемка. Теперь можно вообще не беспокоиться о том, что шлейф пережмется или что-нибудь с ним еще случится.

После того, как я попробовал поставить переднюю панель монитора назад, оказалось что эта панель давит на тачскрин, тем самым мешает калибровке.
Пришлось придумывать вот такой хак:

Ну, думаю, идея понятна — делаем небольшие выступы, чтобы touch screen не касался передней морды.

Вот, собственно и все. Напоследок видео с результатом моих сегодняшних трудов:

Как видно на видео, у меня совсем не возникает проблем с позиционирование и жму на экран я тоже не сильно. В общем работает отлично.

P.S. скоро придет Xeon и расскажет точно что это за экран, где он его взял и сколько денег он стоил:) Я правда не знаю.

За последние пару лет сенсорные экраны стали весьма популярны. Однако из-за весьма высокой цены они доступны не всем и к тому же многие пользователи не желают отказываться от своих привычных кнопочных устройств. Но даже несмотря на свою привязанность к более простым моделям телефонов, желание иметь сенсорный дисплей остается весьма востребованным. Возможность переделать обычный экран в «навороченный» дисплей стало доступно, и как следствие затраты при этом минимальные.

Перед тем, как сделать обычный экран сенсорным, необходимо принять несколько фактов. Первым делом необходимо испробовать метод на относительно дешевом телефоне. Не стоит сразу пробовать делать это на дорогом устройстве, так как последствия могут быть плачевными в случае неправильного опыта. Многие пользователи знают о том, как разблокировать сенсорный экран, но вот каким образом сделать это на обычном телефоне при помощи пальцев и экрана задумывались не многие.

Механизм создания сенсорного экрана довольно простой, и стоимость «ингредиентов» может обойтись в мизерную сумму. Первым делом, как уже упоминалось, необходимо использовать относительно простой телефон. О том, как включить сенсорную мышку знают многие, но вот что касается телефона, то тут совсем наоборот.

Итак, основные средства можно приобрести в любом косметическом магазине. За основу берется самый распространенный и эффективный лак для волос «Sensitive». О том, как делают сенсорные телефоны при помощи такого средства, знают не понаслышке. Кроме лака также понадобится ватный диск или просто кусочек чистой тряпочки.

Экран обычного телефона необходимо очистить от пыли как можно тщательней. Конечно, если он весьма поцарапан, будет не очень хорошим показателем, но, тем не менее, трудностей не составит. Очищенный от пыли экран кнопочного телефона, необходимо равномерно покрыть лаком для волос. Ожидая того, что лак подсохнет, нужно тщательно втирать его в экран при помощи ватного диска.

Если кто-то и не знал, как сделать кнопочный экран сенсорным, то теперь эта проблема решена. После нескольких секунд тщательно втирания лака в монитор, необходимо дать ему немного просохнуть. Создавшаяся пленка на экране и дает возможность реагировать на прикосновение пальцев или стилуса.

Вышеперечисленные «ингредиенты» легко приобрести в любом косметическом магазине и за небольшие деньги, а вот эффект от их использования весьма полезен и как следствие для многих необходим. Этот способ может пригодиться для тех телефонов, чья клавиатура давно уже не выполняет свои функции по тем или иным причинам.

Добавил: text
19.10.2015. 10:39
Просмотров: 5499

В последнее время стало очень популярным иметь дома сенсорные панели, которые в магазинах стоят достаточно дорого! В данной статье будет подробно рассказано о том, как из самого обыкновенного монитора создать самый настоящий Touch Screen монитор.
Самым необходимым материалом для создания сенсорной панели является наличие, например, 15″ монитора!
Непосредственный процесс работы
Первый этап.
Вначале необходимо все разобрать и посмотреть, что же находится внутри. Для этого необходимо будет открутить болты. В данном конкретном примере их всего два. В зависимости от типа монитора, количество болтов может быть различно (меньше или больше), но все их нужно будет открутить.

Второй этап.
После того, как болты будут откручены, очень часто лицевая панель монитора все равно не хочет сниматься! В этом случае нужно будет отщелкивать защелки. Это можно сделать, например, при помощи отвертки.

Все. Крышка полностью снята и защелки видны.

Перед нами находится оголенный экран!

Третий этап.
Следующим этапом работы будет извлечение экрана из корпуса.

После того, как экран будет извлечен, нужно будет осмотреть его и найти свободные места-пустоты.

Четвертый этап.
Следующим этапом работы будет установка тачскрина. В данном конкретном примере устанавливался тачскрин, который состоит, собственно, из Touchscreen (то есть, стекла с наклеенной на него пленочкой), а также USB-контроллера, который также был установлен вовнутрь.
На данной фотографии приведен непосредственно сам контроллер:

Он совсем небольшой по размерам. В длину он составляет чуть более 10 сантиметров, а в высоту порядка 4-5 миллиметров.

Данный контроллер не способен нагреваться. Но на всякий случай его можно замотать изолентой.

Пятый этап.
Сзади на контроллер нужно будет приклеить двусторонний скотч. Благодаря этому скотчу контроллер будет прикрепляться к корпусу. Данного крепления будет предостаточно, так как усилия на контроллер Touch-screen никакого создаваться не будет. Именно поэтому и не нужно создавать ничего лишнего.

Шестой этап.
Затем нужно будет непосредственно приклеить контроллер к корпусу. Рекомендуется приклеивать так, чтобы он не торчал из-за металлической крышки, а находился с ней на уровне, так как еще нужно будет укладывать экран обратно.

Седьмой этап.
Затем, нужно будет убрать излишние «ребра вентиляционной решетки» монитора внизу для того, чтобы можно было вывести USB-кабель контроллера наркжу. Это можно выполнить, например, обыкновенным паяльником и скальпелем.

Восьмой этап.
После этого, нужно будет пропустить кабель. Так как в комплекте кабель с фильтрами (бочонки), то тогда нужно будет срезать еще несколько пластиковых ребер жесткости.

Девятый этап.
Для того, чтобы все это не болталось в процессе монтажа, а также для того, чтобы кабель случайно не вырвали из разъема при эксплуатации будущей сенсорной панели, кабель, рекомендуется, закрепить при помощи пластиковых стежек.

Десятый этап.
Следующим этапом работы будет процесс монтажа непосредственно самого стекла с Touchscreen. Вначале нужно очень тщательно вымыть экран монитора, который будет показывать изображение. Если же это не сделать, то к нему уже будет трудно добраться! А пятна внутри будут только портить картинку!

Одиннадцатый этап.
Затем нужно будет наклеить двусторонний скотч (например, автомобильный тоненький скотч!) на стальную рамку экрана монитора.

Двенадцатый этап.
После этого, на данный скотч нужно будет приклеить стекло с Touchsreen. Рекомендуется не приклеивать стекло по всей поверхности, так как, если будет нужно вновь разобрать конструкцию, то отделить стекло от автомобильного скотча будет очень и очень проблематично. При этом, сверху стекла будет рамка, так что оно не выпадет.

Тринадцатый этап.
Теперь остается лишь соединить Touchsreen и USB-контроллер. Для осуществления соединения лучше всего использовать шлейф с разъемом. Шлейф тонкий и поэтому его можно будет «обернуть» вокруг экрана и основания экрана. Для того, чтобы он не болтался, его лучше будет приклеить.

Четырнадцатый этап.
Следующим этапом работы будет одевание крепежной планки.

В данном конкретном примере, в том месте, где проходит шлейф Touchsreen находится крепежная выемка. Благодаря этому можно не беспокоиться о том, что шлейф может быть прижат чем то или же с ним, что-то произойдет!

Пятнадцатый этап.
Нужно включить экран и провести первый тест-драйв.

Шестнадцатый этап.
Следующим этапом работы будет установка передней панели монитора обратно на место. Но в данном конкретном примере получилось так, что данная панель стала давить на тачскрин, и стала мешать калибровке!
Именно поэтому пришлось создавать следующее:

То есть, нужно будет создать небольшие выступы для того, чтобы Touchsreen не соприкасался с передней панелью.
Все, сенсорная панель полностью готова.
Успехов!

Эта статья о том, как из обычного монитора сделать настоящий touch screen монитор.
Я делал тачскрин-монитор из обычной жк 15-шки и, собственно самого touchscreen’а.

15″ монитор (у меня был Proview)
безумное желание получить сенсорный экран

После того как открутили, очень часто лицевая панель монитора все-равно не хочет сниматься. Значит нужно отщелкивать защелки. У меня это хорошо получается делать отверткой:

Все. Крышку сняли. На защелки посмотрели ��

Теперь перед нами голый экран:

Выковыриваем его из корпуса (не спрашивайте зачем, щас сами увидите)

Выковыряли. Смотрим, ищем свободные-места-пустоты.

А вот теперь рассказываю зачем. В самом начале статьи я сказал, что будем ставить touch screen. Так вот, тачскрин, который ставил я, состоит из, собственно touchscreen’а (стекла с наклеенной на него пленочкой) и USB-контроллера, который я тоже решил запихать во-внутрь.

Вот он сам контроллер:

Совсем небольшой. В длину чуть более 10см, в высоту порядка 4-5мм.

Греться контроллер не греется, по этому я его замотал на всякий случай изолентой.

Сзади приклеил 2-х сторонний скотч. Этим скотчем контроллер будет приклеен к корпусу. Такого крепления будет предостаточно, поскольку усилия на контроллер touch-screen’а никакого создаваться не будет, по этому и городить ничего лишнего не нужно.

Приклеиваем к корпусу. Желательно приклеить так, чтоб он не торчал из-за металлической крышки, а был с нею на уровне, поскольку нам еще экран обратно укладывать ��

Теперь приступаем к монтажу самого стекла с touchscreen’ом. Сперва очень тщательно моем экран монитора (который картинку показывает), поскольку если если не мыть, то к нему уже трудно будет добраться, а пятна «внутри» монитора нам нафиг не нужны! ��

После этого, клеим на стальную рамку экрана монитора двухсторонний скотч (автомобильный тоненький)

Очень повезло, что в том месте, где проходит шлейф touch screen’а оказалась крепежная выемка. Теперь можно вообще не беспокоиться о том, что шлейф пережмется или что-нибудь с ним еще случится.

С каждым новым днем человечество делает все больше и больше открытий, развивается, пытаясь достичь новых высот в любой сфере своей жизнедеятельности. Одним из таких прорывных явлений можно с уверенностью назвать современный сотовый телефон, который, помимо множества функций, имеет еще и сенсорный экран. Смартфон имеется практически у каждого, соответственно, и жизнь без него представить довольно трудно. Поэтому важно знать, как за ним ухаживать, чтобы он прослужил дольше, но кроме этого, нужно понимать, что нужно делать, чтобы его сенсорный экран был в порядке. А важно это постольку, поскольку дисплей — это базовая часть любого телефона. Так как он предусматривает сенсорный экран, то в случае каких-либо неполадок мы мало того можем не видеть содержимое программного обеспечения своего телефона, но и управлять им вряд ли получится. Именно об этом и пойдет речь в сегодняшней статье.

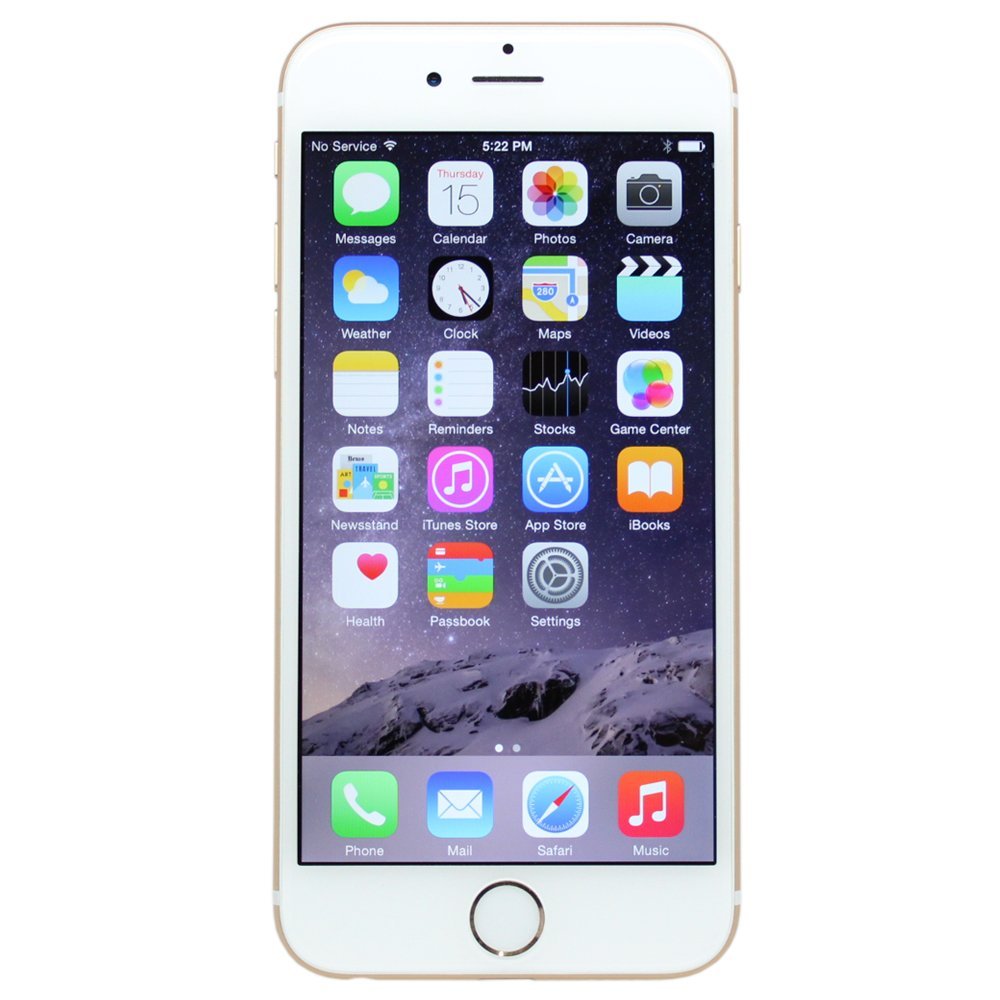

Современный телефон: что он из себя представляет?

В очень редких случаях можно застать человека без своего смартфона или его аксессуаров в повседневной жизни. Ответ на вопрос о том, почему это так, довольно прост. Потому что современные телефоны буквально могут все и даже больше. Радиоприемники, переносные колонки и MP3-плееры, громоздкие камеры и фотоаппараты, массивные и неудобные телефоны, обычные стационарные компьютеры и многая другая техника, которую заменяет современный смартфон, выглядят мрачным прошлым веком на его фоне. Это чудо с сенсорным экраном вскоре может заменить нам реальную жизнь! Так что же делать, если с этим самым экраном что-то не в порядке? Давайте подумаем вместе.

Сенсорные экраны «тачскрин» — что это?

По своей сути, это адаптированное под наше с вами удобство устройство для ввода. Можно сказать, весь рынок стоит за телефоном с сенсорным экраном, ведь это удобно, красиво и модно. Теперь рассмотрим принцип его работы.

Дисплей с сенсорным экраном предоставляет нам возможность взаимодействовать с каким бы то ни было устройством без специальных кнопок, а лишь за счет сенсоров.

Ввод какой-либо информации с помощью такого экрана осуществляется за счет особой структуры дисплея, которая чувствительна к касаниям. Где же они используются?

Применение

Данная технология по праву считается настоящим прорывом, ведь она значительно упрощает разного рода манипуляции с электротехникой. В настоящий момент они находят просто широчайшее применение: от телефонов, как говорилось ранее, до современных телевизоров и терминалов для совершения платежей. Помимо всего этого, давно присущей частью является сенсорный экран для «Самсунга» и айфона, которые, кстати, и занимают лидирующее положение на рынке современной техники.

Классификация экранов

Поскольку на сегодняшний день экраны с сенсорами пользуются большой популярностью и, значит, спросом, то, по принципу «спрос рождает предложение», их стараются внедрить чуть ли не в каждую сферу, связанную с технологиями. В результате этого, методы и принципы их производства, а также модели могут классифицироваться на несколько различных типов. Всего основных типов существует порядка четырех. Если рассматривать различные подтипы, то эта цифра в разы увеличивается. Давайте рассмотрим типы таких экранов: резистивные; экраны, основанные на поверхностно-акустических волнах; инфракрасные и емкостные.

Резистивные экраны

Как раз этот тип экранов находит свое применение в мобильных устройствах, о которых пойдет речь в дальнейшем. Строение резистивных экранов довольно простое. В него входит: сам дисплей LCD, а также две прозрачные пластинки, которые будут установлены над этим дисплеем. Между такими пластинками имеется слой диэлектрика. Преимуществ у данного типа экранов всего два: довольно низкая стоимость компонентов и соответственно создания (другими словами, себестоимость) и хорошая чувствительность.

Экраны, основанные на поверхностно-акустических волнах

Принцип работы таких экранов более сложный. Он основывается на явлении поглощения ультразвуковых волн. Преимущества этого типа заключаются в том, что:

Они долговечны.
Очень прозрачны.
Они могут определять не только координаты точки нажатия, но и степень этого самого нажатия. К слову, резистивные экраны были не в состоянии этого сделать.

Но и недостатки у поверхностно-акустических экранов тоже имеются: наличие хоть малых вибраций и шумов (имеется в виду, что акустических), а также грязи, может способствовать нарушениям в работе экрана или его полному выходу из строя.

Применяются они, например, в игровых автоматах, которые имеют большой сенсорный экран.

Инфракрасные экраны

Такой вид экрана основывается на принципе, схожем со строением поверхностно-акустических экранов. Отличие лишь в том, что за основу берется инфракрасное излучение. Сам экран представлен многими инфракрасными и взаимно перпендикулярными линиями. Когда пользователь касается экрана, то в точке касания нарушается целостность излучения, и устройство считывает информацию о координатном расположении этой точки. Достоинства: возможность удобной реконструкции, прочность и долговечность. Применение: торговые автоматы.

При нажатии на поверхность такого экрана в точке касания образуется токовый импульс, за счет чего устройство и считывает информацию о касании и его координатах. Среди преимуществ емкостных экранов можно назвать очень быстрое время отклика и высокую работоспособность. Недостаток: тесная зависимость от внешней температуры, из-за чего он может непроизвольно прекращать свою работу. Применение: терминалы банкоматов, сенсорная продукция Apple.

Сенсорный экран не работает. Что делать?

Самая большая проблема в такой ситуации — это тот факт, что у большинства современных мобильных устройств дисплей с сенсором является единственным средством взаимодействия с устройством. Разумеется, в случае поломки сенсора вся работоспособность такого устройства уходит под ноль. Закономерно встает вопрос, почему сенсорный экран перестает работать?

Ответов на такой вопрос может быть множество: и банальная поломка, и загрязнение сенсора или микросхем, и попадание воды или какого-либо другого вещества в слой между дисплеем и пленкой. Но при всем разнообразии проблем не стоит отчаиваться: выход есть всегда. Мы подскажем вам несколько простых методов оказания первой помощи своему смартфону.

Основные и простейшие шаги по устранению

Первое, что вы можете самостоятельно попытаться сделать с неисправным смартфоном, — это выполнить следующие шаги:

Важно: всегда используйте только сухую или слегка влажную ткань для экрана, но никогда не стоит брать мокрую!

Пожалуй, это самый базовый совет по устранению неполадок экрана. Если повреждение в программном обеспечении не серьезное или загрязнение поверхностное, то этого будет достаточно. Если же это вам не помогло, не спешите нести смартфон в сервис-центр и отдавать за починку большие деньги. Пожалуйста, дочитайте статью до конца.

Шаги по устранению неполадок для нечувствительного экрана

Если вы уверены в том, что ваш экран перестал реагировать на касания и движения не вследствие какого-либо удара (например, падения) или попадания в него воды, то следующие шаги должны помочь наверняка:

Тщательно очистите и высушите свои руки.
Отключив смартфон и сняв защитные приспособления, убедитесь, что экран и защитная пленка сохраняют свою целостность и чистоту. В противном случае вам придется удалить все загрязнения и жидкости с поверхности экрана и защитной пленки при помощи сухой ткани без ворса.
Удалите все устройства периферии (сим-карты, USB-кабель, различные переходники и так далее).
Если экран абсолютно нечувствителен, придется перейти к шагу принудительной перезагрузки устройства. Для устройства на базе Android это будет выглядеть так: одновременно зажимаем клавиши «Питание» (обычно находится на боковой панели справа) и «Громкость вниз» на 7-10 секунд. Для пользователей продукции Apple придется воспользоваться немного иной инструкцией, в зависимости от версий своего устройства. Для пользователей iPhone 6: зажимаем клавиши «Питание» и «Домой» до момента появления «яблочка» на экране. Для пользователей iPhone версии 7 и выше может подойти такая инструкция: зажимаем клавиши «Питание» и «Громкость вниз» также до появления логотипа.
После успешной перезагрузки устройства следует проверить работоспособность его сенсоров.

Что же делать, если телефон упал на твердую и/или мокрую поверхность? В этом случае экран вашего устройства перестает реагировать по причине внутренней неисправности. Однако даже в этом случае вы можете попытаться привести его в чувства и заставить снова работать без помощи сервис-центров. Разумеется, это возможно в том случае, когда повреждение не очень серьезное и вы уверены в том, что делаете. Если вы боитесь сделать что-то не так, то лучше оставьте это дело профессионалам, не прибегая ни к одному из вышеописанных шагов. Итак, приступим.

Когда сенсорный экран прекращает функционирование после падения телефона, причиной тому может служить нарушение в соединении оцифровывающего внешние сигналы устройства. В этом случае можно осторожно постучать в области каждого угла телефона, что может привести к повторному подключению соединения.

Если телефон упал не на твердую поверхность, а в жидкость (чаще воду), то для того, чтобы вернуть ему функционирование, надо срочно выполнить следующие шаги:

Выключить телефон и вынуть аккумулятор.
Вытереть воду сухой тряпкой из ворса.
Постараться удалить воду из разъемов телефона (микрофона, динамика, разъема для наушников и зарядки).
Положить телефон, окружив его осушающим агентом.
Оставить смартфон на длительное время (не менее 48 часов).

Стоит отметить, что часто люди используют в качестве осушающего агента рис, хотя тот таковым не является. Для этого отлично подойдет, например, силикагель.

Вам следует понимать, что решить проблему неработающего экрана в домашних условиях можно только в тех случаях, когда неполадка не настолько серьезная, что невооруженным взглядом видна необходимость в помощи специалиста. Если ни один из наших методов не помог в решении проблемы, это значит, что повреждение экрана или программного обеспечения очень серьезное. Как правило, такие серьезные неполадки самим понять и устранить довольно сложно, а без помощи профессионала обойтись нельзя, ведь может потребоваться поменять сенсорный экран. В этом случае совет может быть только один: обращайтесь в сервис-центр.

Самые популярные

Сенсорный монитор из обычного монитора. Как обычный монитор сделать сенсорным? Как самому сделать сенсорное стекло для смартфона

Современные технологии не только неустанно предлагают новые девайсы. Сегодня с их помощью можно самостоятельно усовершенствовать и не очень продвинутые модели. К примеру – сделать свой обычный ноутбук сенсорным.

Провести такой «апгрейд» довольно просто — при помощи специально разработанного корейского гаджета DuoDigital. Но прежде чем его приобретать, удостоверьтесь, что диагональ монитора ноута не превышает 22 дюйма. Поскольку система функционирует именно в таком диапазоне, вы можете впустую потратить около 50 долларов (именно столько стоит этот гаджет).

Само по себе устройство состоит из двух систем — специального сканера и ручки. При этом сканер призван считывать ваши манипуляции и «отчитываться» о них компьютеру. А тот уже будет заниматься обработкой этих «отчетов». Ручка же будет средством для выполнения ваших манипуляций на экране ноутбука. То есть, по сути, она заменит мышку, поэтому, как и мышка, оснащена двумя кнопками управления.

Переходим к установке DuoDigital. Начинать лучше со сканера – его нужно прикрепить на верхней грани монитора, точно посредине. Для этого устройство оборудовано специальным фиксатором, сходным по конструкции с креплением веб-камер.

Теперь включаем устройство и при помощи предоставленных в комплекте к DuoDigital драйверов проводим установку системы на ноутбук.

Проходим все необходимые этапы настройки в соответствии с инструкцией. Ввиду того, что эта система – новый сегмент на рынке, русифицированного интерфейса она еще не имеет. Поэтому выбирайте из предложенных языков наиболее понятный для вас.

Когда все установлено и настроено, подключаем гаджет к ноутбуку и выполняем сопряжение устройств. И вот теперь ваш ноутбук может «понимать» и отвечать на ваши прикосновения.

Ввиду своей «свежести», система DuoDigital еще не имеет повсеместного распространения в розничной сети и выпускается только на своей родине. Поэтому, чтобы избежать мошеннических предложений, заказывайте гаджет исключительно через известные интернет-магазины.

Как обычный монитор сделать сенсорным?

Сегодня сенсорные панели ввода встречаются повсеместно. Они устанавливаются на дисплеи смартфонов и планшетов, тачпады ноутбуков, графические планшеты, платежные терминалы и банкоматы, а также медицинское и промышленное оборудование. Производители делают сенсорные моноблоки и телевизоры, но большинство дисплеев для ПК по-прежнему остаются нечувствительны к касаниям.

Читайте также: Microsoft Touch Mouse: очень сенсорная, совсем беспроводная

О том, как сделать обычный монитор — сенсорным, наверняка задумывались многие. Ведь в некоторых операциях (чтение, работа с графикой, редактирование текстов) пролистнуть страницу, выбрать нужный предмет или выделить область на экране пером или пальцем гораздо проще, быстрее и удобнее, чем водить курсор или крутить колесо мыши. С первого взгляда кажется, что эта затея – фантастика, и воплотить ее сложно. Но на самом деле все немного проще. Как сделать монитор сенсорным самостоятельно – расскажет данный материал.

Немного теории

Сенсорные поверхности экранов конструкционно представляют собой отдельный элемент, напрямую не связанный с матрицей дисплея. Конечно, в последних поколениях смартфонов и планшетов используются так называемые OGS панели, у которых чувствительный элемент встроен между пикселями, но управление им все равно осуществляется по отдельной шине. Всего же существует три типа тачскринов, каждый со своими особенностями.

Резистивный

Резистивная технология построения сенсорных экранов – самая простая и дешевая. По принципу работы такие тачскрины родственны компьютерным клавиатурам. На двух слоях прозрачной подложки нанесены дорожки из почти прозрачного токопроводящего материала. Эти два слоя расположены друг на друге с зазором в несколько микрометров. Верхний обязательно гибкий и при касании пальца прогибается, замыкая дорожки. Чем дальше находится место замыкания – тем больший путь проходит ток и тем выше сопротивление. По его величине (с точностью до ома) контроллер сенсора вычисляет, в каком месте произошло нажатие.

Резистивные сенсорные экраны дешевы, просты, реагируют на любой предмет, но недостаточно надежны (вывести тачскрин из строя может небольшой порез) и имеют ограниченную прозрачность (под определенным углом даже становятся видны дорожки проводников).

Емкостный

Емкостный тачскрин – самый распространенный в наше время (состоянием на 2016 год). Он более совершенен и надежен. Количество слоев сократилось до одного, его толщина стала меньше. На поверхности сенсорного стекла или пленки наносится сетка прозрачных проводников, отличающихся низким сопротивлением. Человеческое тело плохо проводит электричество и способно накапливать электрический заряд, потому при касании пальца к стеклу происходит небольшая утечка тока, место которой определяет контроллер.

Волновой

В волновом сенсорном экране для регистрации прикосновений используются акустические (ультразвук, технология ПАВ) или световые (инфракрасные, ультрафиолетовые, технология ПСВ) волны. По периметру экрана устанавливается рамка, объединяющая излучатель и регистратор. Когда палец касается поверхности – он поглощает и частично отражает волну, а датчики регистрируют место.

Экраны ПАВ и ПСВ надежны, абсолютно прозрачны (нет сетки электродов), имеют неисчерпаемый теоретический ресурс (в реальности зависит от качества компонентов), при наличии защитной рамки сам сенсор невозможно повредить, а применение бронестекла делает неуязвимой и матрицу экрана. Поэтому они часто применяются в банкоматах, платежных терминалах, промышленных станках и медицинском оборудовании. Но точность определения координат пальца у них посредственная. Также волновые тачскрины требуют регулярной протирки (грязь на стекле вызывает фантомные реакции).

Есть и другие виды сенсоров для дисплеев, но они распространены гораздо меньше. Кроме того, эти методы трудно реализовать в домашних условиях, потому они не рассматриваются.

Применение сенсоров на практике

В применении к сенсорным мониторам востребованы все три технологии. Резистивный тип широко использовался ранее, но встречается и сейчас. Именно он интересен в плане того, как обычный монитор сделать сенсорным, но об этом чуть ниже. Емкостные сенсоры применяются почти во всех современных дисплеях, изначально сенсорных. Волновые тачскрины, как было сказано выше, используются в банковском, промышленном, медицинском и ином специфическом оборудовании. Благодаря предприимчивым китайцам они также интересны при переделке обычного монитора в сенсорный.

Как сделать монитор сенсорным

Стоит сразу отметить, что переделка обычного монитора в сенсорный емкостный отпадает: такие тачскрины сравнительно дороги, специфичны и отдельно почти не встречаются. А вот резистивная и волновая технологии куда интереснее в этом плане. Еще стоит упомянуть чисто световой (не на ПСВ, а инфракрасный) вариант.

Способ 1: Световой

Первый способ самый простой и доступный, но требует определенных навыков и желания поработать. Перед тем, как сделать монитор сенсорным, нужно запастись веб-камерой, инфракрасным диодом (как в пульте от телевизора) кусочком фотопленки (непроявленной), батарейкой и корпусом для самодельного стилуса (подойдет, например, лазерная указка), а также программой Community Core Vision. Что со всем этим добром делать – подробнее и по пунктам ниже.

Перед тем, как обычный монитор сделать сенсорным по данному методу, нужно убедиться, что уровень технических навыков достаточен, а обстановка не препятствует воплощению идеи. Ведь веб-камеру требуется точно позиционировать, и для этого нужно место на столе, которое есть не у всех. Кроме того, небольшое смещение ее или экрана вынуждает настраивать все заново.

Способ отличается дешевизной: из оборудования покупать придется только самую дешевую камеру рублей за 500 (у большинства и так имеется), ИК-диод (можно вытащить из разбитого пульта), лазерную указку (можно вместо нее взять маркер или другую тонкую трубку), батарейки («мини-пальчики» или «таблетки»). Сложнее всего с фотопленкой: большинство людей пленочные «мыльницы» последний раз держало в руках больше 10 лет назад. Кроме того, из недостатков у способа – сложность настройки, неустойчивость конструкции, не самый высокий уровень удобства.

Некоторые китайские производители предлагают готовые решения этого типа, позволяющие сделать монитор сенсорным. Такие продукты представляют собой специальную широкоугольную веб-камеру, закрепляемую на дисплее, и стилус. Такой вариант не лишен упомянутых недостатков, зато смотрится привлекательно и не требует навыков работы с самоделками.

Способ 2: Волновой

В продаже встречаются готовые сенсорные панели, работающие по принципу поверхностно-световых (ПСВ) и поверхностно-акустических (ПАВ) волн. Они представляют собой стекло с рамкой, к которому подключен специальный контроллер с интерфейсом USB или COM (RS-232). Такие решения предназначены, в первую очередь, для создания терминалов и спецоборудования, но никто не запрещает использовать их дома.

Процесс переделки дисплея с ними предельно прост.

Перед тем, как сделать монитор сенсорным, нужно протереть его микрофиброй со специальным чистящим средством или универсальным стеклоочистителем. Важно помнить: если экран имеет антибликовое покрытие – нельзя использовать для этого средства, содержащие нашатырь (аммиак), так как они смывают этот слой!
После этого на экран накладывается сенсорное стекло, которое закрепляется входящими в комплект приспособлениями или сажается на качественный двусторонний скотч (но лучше все-таки прикрутить).
Дальнейшая процедура настройки заключается в установке фирменного драйвера и другого ПО (поставляется на диске с сенсором или скачивается с сайта производителя) и калибровке тачскрина.

Основной недостаток подобной переделки монитора в сенсорный – относительная дороговизна. Новый сенсор стоит от нескольких тысяч – до десятков тысяч рублей, в зависимости от диагонали. Кроме того, найти нужный размер на современные широкоформатные матрицы большой диагонали нередко сложно. Связанно это с тем, что узкоформатные (4:5 или 3:4) экраны имеют лучшее соотношение диагонали и полезной площади, поэтому для них такие тачскрины выпускают чаще. Кроме того, стекло с рамкой может портить эстетический вид монитора, не вписываясь в его экстерьер.

Способ 3: Резистивный

По соотношению цены, эффективности и простоты применения наиболее предпочтителен резистивный тачскрин. Китайские производители создают специальные сенсорные пленки разного уровня точности, долговечности и функциональности, с разными размерами.

Некоторые из них могут быть обрезаны для подгонки под размеры дисплея, другие же не поддерживают подобной модификации. Поэтому перед тем, как купить подобный тачскрин, нужно изучить его описание и характеристики.

Как сделать экран ноутбука сенсорным | Новости | «Техноконтроль»

Современные гаджеты, которые появляются на рынке, способны серьезно «апгрейдить» ваше устройство. К примеру, сенсорные дисплеи на ноутбуках сейчас уже не редкость, однако же, если вы приобрели компактный компьютер пару лет назад, то вероятней всего этой функции у вас нет. При ее необходимости не стоит продавать свой старый ноутбук и покупать новый, тем более цены на них сейчас весьма дорогие. В решении данной проблемы вам сможет помочь один небольшой гаджет, который был представлен несколько дней назад. Устройство называется AirBar и разработала его малоизвестная компания Neonode. Так вот данный аксессуар позволяет практически любому экрану компьютера получить сенсорные возможности. Принцип действия следующий. AirBar представляет собой планку на магнитной основе, которую нужно закрепить в нижней части под экраном. На ноутбуке к слову это конечно гораздо удобнее сделать. Затем гаджет нужно подключить к ноутбуку или компьютеру по usb кабелю. После подключения AirBar начинает генерить невидимые для глаза световые лучи на дисплей, при помощи которых происходит отслеживания жестов и движений.

Гаджет, что примечательно не занимает много места и к тому же, по словам разработчиков, может работать без драйверов под Windows и ОС Chrome. На OS X гаджет также работает, но имеет на данный момент урезанный функционал. AirBar может улавливать движения не только пальца, но и других предметов, например, карандаша. Продавать столь интересный гаджет планируют по цене 50 долларов для экранов диагональю 15,6 дюйма. Официально новинку представят на выставке CES, которая пройдет в январе.

С уважением, Дмитрий Амелин

Делаем планшет из ноутбука

Сделать планшет из ноутбука было моим давним желанием. Вдохновившись раскопанными в сети материалами я приступил к работе. Что получилось из этой идеи – узнаём под катом. При желании делаем себе такой же. Сразу извиняюсь за низкое качество некоторых фотографий – забыл сделать во время работ, пришлось довольствоваться тем, что есть. В то время воплотить мою идею в жизнь было решительно невозможно – ноутбуки стоили приличных денег, и разбирать их мне бы никто не дал. Сейчас с этим проще, я уже много лет в той или иной степени вожусь с железом и как-то вокруг его скапливается весьма приличное количество, есть из чего выбирать. В целом я прекрасно понимал, что это будет устройство для домашнего использования, потому что такой кирпич ящик в сумке не шибко-то потаскаешь с собой. В принципе, это и не требовалось, т.к. дополнительным стимулом к созданию этого планшета была необходимость моей матери в большом сенсорном экране для ее работ по подготовке рисунков.

О сенсорных экранах (Тач-скринах)

Резистивные экраны состоят из двух проводящих слоев, изолированных друг от друга микроскопическими шариками диэлектрика. При нажатии на экран верхний слой продавливается, и точечно замыкается на нижний слой. По получившемуся электрическому сопротивлению контроллер рассчитывает координаты нажатия. Данный тип экранов наиболее дешев и доступен в качестве недорогого варианта для экспериментов. Из минусов – необходимо сравнительно сильное нажатие, чтобы нажатие было зарегистрировано. Работать вполне можно пальцем, но для повышения точности попадания все же лучше использовать некий стилус.
Инфракрасные экраны представляют собой рамку с закрепленными в ней инфракрасными светодиодами по одной стороне и фототранзисторами по противоположной. Когда предмет касается экрана, он перекрывает собой луч светодиода для соответствующего фототранзистора и контроллер рассчитывает координаты нажатия. Это позволяет экрану быть совершенно равнодушным к тому, чем производится нажатие – стилусом, рукой, карандашом, чем угодно, лишь бы достаточно толстым чтобы перекрыть луч светодиода. Из плюсов – высокая прозрачность и долговечность. Из минусов – чувствительность к загрязнениям, и чуть более худшая точность определения координат. Стоимость средняя.
Емкостные экраны основаны на измерении величины утечки тока при касании пальцем или другим проводящим предметом. Из минусов – необходимость использовать проводящие предметы для работы с таким экраном. C ними весьма удобно работать, но стоимость таких экранов высока, и для наших малобюджетных экспериментов, по моему мнению, не сильно подходит.

Выбираем жертву

На самом деле, модель исходного ноутбука особого значения не имеет, кроме пары моментов. Во-первых, соотношение сторон и габариты экрана должны соответствовать доступным в вашем городе моделям сенсорных стекол, о которых было рассказано выше. Во-вторых, лучше брать все же не такое старье, которое взял для эксперимента я – вам потом еще и работать на том, что получится. Изначально донором должен был стать найденный на работе ноутбук Samsung. После того, как я разобрал его для прикидки внешнего вида выяснилось, что он в упор не видит USB – умер южный мост. Ну тут я сам виноват – неплохо было бы проверить это до разборки. Фотографии в первозданном виде не сохранилось, поэтому вот фото в виде бутерброда:

Первый донор для будущего планшета После этого прискорбного открытия за основу был взят потрепанный старенький ноутбук Acer Aspire 3610, купленный за копейки где-то в темных катакомбах Митинского радиорынка. Как и все модели этой серии, он к тому времени обладал «замечательными» сломанными петлями верхней крышки, залитыми прошлым владельцем толстым слоем эпоксидной смолы и вторично сломанными.

Вид ноутбука до начала работ

Меняем начинку

Некоторые комплектации этой модели снабжаются модулем Wi-Fi, но в моем случае его там не оказалось, и я со спокойной совестью скрутил адаптер с вышеописанного Самсунга вместе с антеннами. Антенны были размещены с правого торца внутри корпуса, а провода к ним были проложены прямо по плате ноутбука и приклеены на двухсторонний скотч в нескольких местах, чтобы не мешали сборке.

Установленный Wi-Fi адаптер В моей комплектации был Bluetooth адаптер, но он был сразу безжалостно выброшен за полной его ненадобностью. В этой модели есть возможность поднять тактовую частоту процессора, вставив перемычку в его сокет, но я решил не искушать судьбу и таких экспериментов не проводить. Покупать под это дело третий ноутбук совсем не хотелось. DVD привод вместе с корпусом PCMCIA слота был удален за ненадобностью и в целях облегчения веса конструкции.

Модифицируем материнскую плату

Изначально я хотел перенести кнопки и индикаторы на торец планшета, и даже сделал плату и адаптер для всего этого добра, но в процессе работы над стенками корпуса я понял, что это излишне усложнит процесс сборки, и решил не растягивать и без того растянувшийся эксперимент. Было решено выбросить адаптер Bluetooth и использовать его кнопку включения для управления питанием планшета. На самом деле, изменения совсем не сложные, и для данной модели так может сделать человек, обладающий хоть сколько-нибудь малым навыком пайки. В нижней части платы расположены кнопки управление Bluetooth и WiFi. Выбираем кнопку с надписью «blue2» или похожей, и безжалостно перерезаем эту дорожку. Определить ее довольно просто: у кнопки четыре ножки, три из них соединены с «землей», т.е. с большой сплошной областью на плате, а одна – с этой самой дорожкой.

Отключаем кнопку Bluetooth Далее нужно соединить штатную кнопку питания с нашей новой кнопкой. Определить нужный контакт также несложно: два контакта из четырех соединены с «землей», а два противоположных – с еще одной дорожкой. Берем любой тонкий провод и припаиваем его концами к найденным контактам на обеих кнопках.

Штатная кнопка включения

Новая кнопка включения Шлейф контроллера сенсорного экрана мы припаиваем к любому ненужному USB порту. Им придется пожертвовать и залепить его снаружи эпоксидкой. Можно выпаять один из разъемов, а можно просто подпаяться к его контактам. Сразу предупреждаю: выпаивать разъем без опыта подобного действа не рекомендуется – это довольно тяжело и есть шанс повредить близлежащие элементы материнской платы. Гораздо проще подпаяться к контактам. Кстати, можно припаять не шлейф контроллера, а маленький USB-хаб и в него уже воткнуть контроллер. Получим несколько дополнительных портов внутри ноутбука.

Кузовные работы

Это, без сомнения, самая муторная и грязная часть работы. От всего корпуса была оставлена только задняя крышка, внутренняя рамка дисплея и кусочек верхней внутренней крышки (Той, в которой крепится клавиатура).

Оставляем лишь небольшой кусочек крышки Стенки выводились вручную с помощью эпоксидного пластилина. Вот такого:

Работать с ним очень просто: отрезаем кусочек, и тщательно разминаем в смоченных водой пальцах в перчатках. Важно тщательно перемешать его до однородного цвета. Пластилин быстро разогревается, и остается некоторое время весьма пластичным. Рекомендую не отрезать кусок более 2см длиной, так как этого количества может оказаться много для одной стенки, а впопыхах лепить его куда-нибудь чтобы не испортился — не самая хорошая идея. Лучше не торопиться — будет качественней.

Общая технология такова формирования стенок такова: берем достаточно длинную пластину (например, линейку), оклеиваем ее широким скотчем, чтобы к ней не лип пластилин, и формируем плоскую стенку в нужном месте корпуса. По застывании пластилина линейка легко отделяется от эпоксидки и оставляет прекрасную ровную поверхность.

Стенка корпуса из эпоксидного пластилина, вид на внутреннюю черновую сторону. Обратите внимание: чтобы получить ровную линию между верхней и нижней крышками, я выводил боковые стенки на уже собранном планшете, а потом распиливал вдоль тонкой дисковой пилкой на бормашинке. Получалась тонкая аккуратная щель, как на заводском пластике. Для крепления крышки я пошел на хитрость — я изготовил новые ножки крепления, под свои отверстия. Технология такова — берем лист бумаги, сворачиваем его на карандаше, отрезаем на нужную длину, заливаем жидкой двухкомпонентной эпоксидкой, и прижимаем к нужному месту. Получается вот такой столбик:

Заготовка для ножки крепления дисплея После отверждения сверлим вершину столбика, и вклеиваем (той же жидкой эпоксидкой) в нее гайку, выломанную из крепления крышки или корпуса. Собственно, все винты заворачиваются в такие гаечки, их можно много наковырять из исходного корпуса.

Ножка крепления дисплея со врезанной гайкой Дисплей крепится к рамке по той же технологии, только гаечки вклеиваются непосредственно на рамку дисплея. Дисплейный модуль теперь представляет собой стопку «рамка-тачскрин-дисплей». Т.е. просто накладываем тачскрин вплотную на дисплей и и притягиваем к рамке винтами за штатные крепления.

Крепление дисплея к рамке Антенны Wi-Fi прокладываем как позволяет свободное пространство. Я не очень заморачивался с расположением антенн, но качество сигнала не ухудшилось. То же самое с блоком управления тачскрином – ему все равно, где лежать.

Крепление Wi-Fi антенны и вид на стенку из эпоксидного пластилина Шлейф и инвертор можно проложить вот так, не придется перепаивать и ничто нигде не мешается:

Новая прокладка шлейфа и инвертора

Контроллер сенсорного экрана

Наводим лоск

Шлифовка всего этого добра доставила немало хлопот и привнесла в мою комнату большое количество акриловой пыли, но это того стоило. Я использовал обычную акриловую шпатлевку (по-моему, даже по дереву) белого цвета и саму простую матовую краску черного цвета из баллончика. Работа не очень сложная, но требует аккуратности и некоторого терпения. Я так развлекался в первый раз и все прошло успешно. Фотографий процесса у меня нет, так как фотографировать грязными руками не было возможности, а попросить кого-то я в запале сражения со шпатлевкой я как-то не догадался.

Стремимся к совершенству

Простор для фантазии ограничивается только вашей усидчивостью и бюджетом. Конечно, можно было найти и процессор пошустрее, благо сокет это позволяет, и вставить маленький SSD диск для ускорения системы, но планшетик получился и так весьма приятным. Емкостной тачскрин сделал бы работу с планшетом еще более приятной, но его цена меня отпугнула сразу.

Операционная система

В качестве операционной системы я сразу выбрал Windows XP Tablet Edition, чтобы не думать о специфических планшетных фишках, и не испытывать проблем с производительностью. На эту платформу можно поставить и Windows 7, но она будет весьма и весьма нетороплива. Кстати говоря, я с успехом ставил на него xUbuntu и даже Android из проекта Android x86! Драйвера планшета для Linux и Windows (и даже MacOS вроде бы) идут на прилагаемом к тачскрину диске.

Результаты

Немного телевизора

ноутбук
планшет
самоделка

Нужен ли ноутбуку сенсорный экран?

В детстве многих западных (и российских) миллениалов одним из любимых мультсериалов был «Инспектор Гаджет» — повествование про неуклюжего полицейского, экипированного огромным числом технических приспособлений. В мультике, кроме прочего, фигурировала «компьютерная книга».

Прошло пятнадцать лет, и посмотрите, как эволюционировали гаджеты. У нас есть не только «компьютерные книги», они же планшеты, но и беспилотные автомобили и умные часы! Мы разрабатываем технологии, которые позволяют использовать время более эффективно. Но как часто мы оглядываемся назад, чтобы понять, насколько полезен тот или иной гаджет? Решает ли он какую-либо актуальную проблему? Была ли новая разработка необходимостью, или же захватывающей, но бесполезной выдумкой?

Стоит задаться вопросом — так ли нужен ноутбуку сенсорный экран? Как покупатели оценили это нововведение и как оно повлияло на пользовательский опыт? Это излишество или перемена к лучшему?

Чтобы ответить на эти вопросы и узнать, как люди обычно пользуются сенсорным экраном ноутбука, команда User Testing собрала группу людей, недавно купивших ноутбуки с Windows 8 и сенсорными экранами, и провела исследование юзабилити.

Участников эксперимента попросили воспользоваться стартовым экраном Windows и внести небольшие изменения в настройки дисплея, воспользовавшись панелью управления. Также маркетологи попросили испытуемых зайти на интернет-магазин обуви и найти пару черных мужских туфель 42 размера.

Участникам предлагалось начать шопинг с помощью сенсорного экрана, но разрешалось при необходимости пользоваться клавиатурой и мышью. Для чистоты эксперимента взаимодействие людей с сенсором записывалось на видео.

Мобильный юзабилити: возможности и ограничения

Достоинства сенсорного экрана

1. Дизайн Windows 8

Новый «плиточный» дизайн Windows 8 в сочетании с сенсорным экраном был отлично воспринят участниками исследования. Многие из них предпочли использовать для прокрутки страницы именно экран, а не мышь.

Участники отметили, что в основном удобство скроллинга обеспечивается размером плиток. Хотя многим понравился дизайн стартового окна Windows 8, один из участников предположил, что на ноутбуках без сенсорного экрана такой дизайн едва ли понятен интуитивно, и горизонтальная полоса прокрутки будет не очень удобна.

Участники высоко оценили и онлайн шопинг с сенсорным экраном. Им понравилась возможность пролистывать результаты поиска, чтобы найти нужный товар. Пролистывать оказалось легче и понятнее, чем использовать вертикальную полосу прокрутки.

Навигация с клавиатуры как оптимизация юзабилити сайта

Недостатки сенсорного экрана

Если дотронуться до текстового поля на экране, появляется сенсорная клавиатура. Она понравилась участникам исследования меньше всего: ее неудобно использовать из-за того, что экран наклонен, и она кажется лишней, потому что у ноутбука есть клавиатура.

К тому же, сенсорная клавиатура, занимая много места на экране, загораживает контент. Один из участников исследования заметил, что, если бы он мог ее отключить навсегда, сенсорный экран нравился бы ему гораздо больше.

Маленькие ссылки и кнопки стали проблемой для большинства участников исследования. Например, непросто было выбрать категорию «туфли» нажимая на экран. Много раз люди нечаянно попадали в другие категории и все приходилось начинать снова.

Участники сделали довольно много ошибок в этом задании, пользуясь сенсорным экраном, и признали, что в таких случаях обычно обращаются к компьютерной мыши из-за размеров ссылок и кнопок.

Также участники обратили внимание на то, что у сенсорного экрана отсутствуют некоторые функции мыши. Она позволяет, например, детально рассмотреть обувь, наводя курсор на изображение. Участники пытались выполнить это задание и увеличить картинку, растянув ее двумя пальцами, но это не то же самое.

Как сделать кликабельные элементы лендинга интуитивно-понятными?

Итак, функционал сенсорного экрана мало пригодился участникам исследования. Хотя пролистывание результатов поиска позволяет быстро выбирать нужные товары во время шопинга, но на этом польза заканчивается. Сенсорный экран больше подходит сайтам и приложениям, разработанным для мобильных телефонов, чем обычным компьютерным программам.

Участники исследования обнаружили, что комбинация сенсорного экрана и мыши позволяет выполнить все поставленные задачи, но переключаться между ними неудобно.

Высоких вам конверсий!

По материалам usertesting.com, image source: O V E R U N D E R

В отличие от стационарных компьютеров управление в планшетах функциями и программами осуществляется путем легкого надавливания подушечкой пальца руки на экран в нужной точке. Реакция планшета на прикосновение происходит благодаря тонкой прозрачной стеклянной пластине, наложенной на экран дисплея. При надавливании на стекло (тачскрин), в зависимости от вида сенсоров, изменяется сопротивление, индуктивность или емкость нанесенной на стекло сетки и таким образом планшет получает указание к определенному действию.

Сенсорное стекло очень тонкое, но достаточно прочное, чтобы разрушить его пальцем. Но если планшет уронить на твердое покрытие или ударить острым предметом, то сенсорный экран растрескивается, что и произошло со стеклом детского планшета MonsterPad показанного на фотоснимке.

Проверка работоспособности планшета с помощью мышки

Изображение на экране было равномерным без дефектов и искажений. Планшет сохранил работоспособность, так как при нажатии на кнопку включения Power всплывало окно с меню для выключения планшета, но управлять его работой прикосновением пальца к экрану стало невозможным.

Для полной проверки работоспособности планшета, и возможности выключить его перед ремонтом, нужно было подключить к разъему Micro USB, расположенному сбоку планшета, мышку. Мышки обычно имеют разъем для подключения USB. Поэтому пришлось купить переходник USB–Micro-USB.

При подключении мышки система планшета ее автоматически определила, и на экране появился курсор мышки в виде стрелки. Диагностика показал, что электроника планшета находится в исправном состоянии. Следовательно, для ремонта планшета достаточно заменить своими руками тачскрин. После диагностики планшет был выключен с помощью мышки.

В ожидании приобретения тачскрина необходимо поддерживать аккумулятор планшета в заряженном состоянии, так как глубокий разряд его резко сокращает время автономной работы планшета.

Где можно купить тачскрин для планшета

Поиск магазина для покупки тачскрин для детского планшета MonsterPad по минимальной стоимости привел на сайт проверенного временем мною лично китайского Интернет магазина AliExpress. На сайте был представлен большой ассортимент продавцов тачскринов для планшета MonsterPad.

Был выбран продавец с большим количеством положительных отзывов и высоким рейтингом со средней ценой и бесплатной доставкой. При выборе тачскрина обратите внимание на наличие на нем двустороннего скотча. Если экран без скотча, то замена его усложнится необходимостью приобретения такой липкой ленты, ее нарезкой и закреплением.

Если по наименованию планшета найти тачскрин не получилось, то можно попробовать поискать по его маркировке, которая обычно наносится на идущий от тачскрина плоский шлейф.

Сенсорные стекла многих моделей планшетов взаимозаменяемые. Главное при выборе обратить внимание на тип сенсора и его размер по диагонали, выраженный в дюймах. Например, для планшета MonsterPad нужен сенсорный экран размером 7”.

Полученная бандероль представляла собой большую, в сравнении с размером тачскрина, коробку из пенопласта полностью завернутую липкой пленкой. Вскрывать такую упаковку удобно, разрезав ножом пленку по линии соединения половинок коробки.

Тачскрин был извлечен из упаковки и тщательно осмотрен на предмет дефектов. Все было в идеальном состоянии. Примерка стекла на планшете подтвердила совпадение размеров. Для проверки работоспособности осталось только разобрать планшет и подключить тачскрин к материнской плате.

Как разобрать детский планшет MonsterPad

Перед началом ремонта планшета, для исключения нанесения на его корпус и дисплей царапин и попадания пыли между дисплеем и сенсорным стеклом нужно протереть стол влажной тряпкой и покрыть его поверхность мягкой тканью без ворса. Из инструмента понадобится только нож и пару небольших отверток с крестовым и плоским жалом. После подготовки рабочего места можно приступать к ремонту.

Разбирается детский планшет MonsterPad, благодаря винтовому креплению задней крышки просто. Достаточно острым предметом снять четыре ножки-заглушки, приклеенные с помощью липкой массы и отвинтить с помощью отвертки с крестообразным жалом четыре винта.

Далее даже без помощи пластиковой карточки, захватив ногтями половинки корпуса в области установки кнопки включения планшета и разъемов, аккуратно развести его половинки в стороны. Кнопки включения и регулировки громкости звука надо сразу вынуть и отложить в сторону, чтобы не потерялись и не могил поцарапать экран планшета, в случае попадания под него.

Планшет разобран в достаточной степени, чтобы приступить к замене сенсорного стекла. Осталось только вынуть из разъема шлейф, идущий от тачскрина. На фотографии разъем находится в правом дальнем углу.

Если планшет разбирался для замены аккумулятора, то на фотографии хорошо виден его тип. Для замены аккумулятора сначала необходимо отпаять от материнской платы красный и черный провода, идущие от него и аккуратно его извлечь, преодолевая силу сцепления двустороннего скотча.

Для освобождения шлейфа тачскрина необходимо сдвинуть лезвием отвертки фиксаторы на пару миллиметров в сторону, указанную на фотографии красными стрелками. После этого шлейф без усилия можно будет вынуть из разъема.

Как проверить тачскрин перед установкой в планшет

После снятия задней крышки с планшета появилась возможность проверки нового тачскрина на работоспособность. Для этого нужно, не снимая защитной пленки, наложить новый сенсорный экрана на разбитый, аккуратно перевернуть планшет, и соблюдая нумерацию шлейфа, вставит едго в разъем на материнской плате и вернуть фиксаторы на место. Затем перевернуть планшет дисплеем вверх и включить его с помощью кнопки включения.

После загрузки программного обеспечения нужно тапнуть на любую иконку или и просто немного поработать на планшете. Если реакция на дисплее при прикосновении и пролистывании страниц есть, значит все в порядке и можно приступать к замене разбитого стекла. Перед началом ремонта необходимо выключить планшет кнопкой включения и отсоединить шлейф нового тачскрина от разъема.

Как удалить треснувший тачскрин

Для удаления треснутого тачскрина необходимо концом ножика поддеть его за любой из углов и попытаться приподнять.

В планшете MonsterPad стекло было приклеено слабо, не понадобилось даже разогревать место склейки феном. Усилия пальцев вполне хватило для его отклейки. Главное не торопиться и эту операцию выполнять очень медленно и плавно.

Подготовка рамки планшета и установка тачскрина

После снятия треснутого тачскрина необходимо с помощью ветоши смоченной в спирте обезжирить и удалить остатки клея с рамки.

К счастью, треснутое стекло не рассыпалось на кусочки и не понадобилось с помощью пылесоса или фена сдувать его мелкие осколки. По этой же причине не рекомендуется соскабливать остатки клея инструментом.

Для того, чтобы шлейф не мешал позиционированию тачскрина при приклеивании, рядом с отверстием его выпуска был вставлен отрезок полихлорвиниловой трубки, как на фотографии.

На следующем шаге с тачскрина со стороны нанесенного липкого слоя на края была снята защитная пленка.

Осталось заправить шлейф в отверстие рамки планшета, упереть угол тачскрина у шлейфа в выемку рамки и медленно ее приложить к рамке контролируя точность укладки по противоположному углу по диагонали.

Тачскрин лег в углубление рамки точно, без зазоров и смещения с первой попытки. В плотном прижатии стекла на данном этапе ремонта нет необходимости. Это целесообразно сделать после полной сборки и проверки работы планшета.

Шлейф достаточно длинный, что удобно при монтаже. Однако чтобы шлейф не поломался в случае попадания его между крышками при их смыкании, его нужно сложить вдвое и немного прижать, избегая острых изгибов.

Осталось установить на места толкатели кнопок включения планшета, регулировки громкости звука и защелкнуть заднюю крышку к основанию планшета. Завинтить четыре самореза и установить на них снятые заглушки.

Самостоятельный ремонт планшета благополучно закончен, он стал работать и выглядеть как новый, и ребенок снова может играть в любимые игры. Теперь, полагаю, он будет более бережно относиться к планшету и другим гаджетам. Защитную внешнюю пленку с сенсорного экрана я снимать не стал, пусть ее удалит сам владелец планшета и первым тапнет (прикоснется) к поверхности экрана.

Надеюсь, приведенная пошаговая инструкция поможет справиться с ремонтом планшета, смартфона любому домашнему мастеру, даже не имеющему опыта ремонта подобных девайсов.

Затраты при замене сенсорного стекла планшета своими руками составили менее 10% первоначальной стоимости планшета.

Сенсорный экран своими руками – звучит как-то странновато. Но почему так? Сейчас все чаще выпускаются компьютерные устройства с сенсорным экраном. И будущее, конечно же, за этой технологией.

Но вот всем ли она по карману? Плюс-минус, у кого какие возможности.

Оптический сенсорный экран – вот что предлагается сделать в домашних условиях. И для этого нам понадобится 6 вещей:

— Плотный белый лист бумаги (1 штука);
— Ножницы (тоже 1 штука);
— Веб-камера любой стоимости;
— Фоторамка со стеклом;
— Карандаш;
— Картонная коробка.

Инструкция по созданию сенсорного экрана

В фоторамку вставляется лист. В низу коробки проделывается отверстие для вебкамеры. В принципе, тут можно обойтись и без карандаша, но вот ножницы, чем протыкать коробку, нужны обязательно. Теперь необходимо поместить стеклянную рамку в коробку, чтобы веб-камера «смотрела» на стекло, а мы смотрели на бумагу.

Но здесь нам не обойтись без программного обеспечения. Community Core Vision и виртуальный мышинный драйвер нужны в обязательном порядке. К счастью, лицензия позволяет все это дело скачать и установить бесплатно.

Обо всем с подробностями и объяснениями поможет этот интересный видеообзор:

Интересно конечно смотреть на все эти вещи. Но вот сделать самому — это уже намного сложней и интересней вдвойне. Поэтому те, кто сделают сие чудо, хочу чтобы поделились впечатлениями. Как оно и что.

За последние годы все больше и больше девайсов оснащаются сенсорными дисплеями. Однако чтобы насладится удобством тач-управления совсем не обязательно покупать «свежую модель» того или иного устройства, ведь даже традиционный дисплей легко можно превратить в сенсорный. Итак, в этой статье речь пойдет именно о том, как сделать сенсорный экран в домашних условиях, не прилагая особых усилий.

Дисплей ноутбука и ПК

На первом этапе вам придется приобрести специальный гаджет Duo Digital, разработанный корейскими инженерами. С его помощью вы сможете превратить любой обычный дисплей, диагональю до 22 дюймов, в сенсорный. Представленное устройство является особым сканером, который устанавливается в верхней части монитора. Он отслеживает манипуляции пользователя и отправляет данные о них в компьютер для обработки. Вторая часть системы Duo Digital представляет собой ручку, заменяющую мышку. Она, как и привычный всем нам манипулятор, имеет две кнопки управления.

Продолжая разговор о том, как сделать экран ноутбука сенсорным, следует сказать, что стоит система Duo Digital недорого — около 40-50 долларов за один комплект. Посему такой подход к модернизации старого лэптопа вполне экономически оправдан. Кстати, цена устройства не зависит от диагонали конкретного дисплея. Главное, чтобы ваш девайс, как уже упоминалось, не имел матрицу более 22 дюймов.

После того, как вы приобрели систему Duo Digital, зафиксируйте сканер на верхней грани монитора. Для этого в нем предусмотрено специальное крепление, похожее на фиксатор веб-камеры. Желательно устанавливать сканер точно посередине ширины экрана. Далее включаем Duo Digital и устанавливаем специальное программное обеспечение на компьютер. Все необходимые драйверы идут в комплекте с Duo Digital, так что проблем с поиском ПО возникнуть не должно. На следующем этапе производим индивидуальные настройки и всё — ваш ноутбук или монитор из обычного превратился в сенсорный!

Дисплей телефона

Что касается того, как сделать сенсорным экран телефона, здесь трудностей возникает несколько больше. И главная из них – это цена. Для мобильных телефонов и смартфонов также существуют устройства, подобные Duo Digital. Однако стоят они неоправданно дорого. Так, к примеру, в конце 2007 года известный финский производитель коммуникационного оборудования – компания Nokia, выпустил специальную Bluetooth-ручку. С помощью этого устройства можно было писать сообщения, номера телефонов, заметки и прочую информацию на стандартном телефоне с Bluetooth, не используя традиционную клавиатуру. В 2008 году эта ручка появилась и на рынке России и Украины. Однако из цены в 240-280 долларов особой популярности этот гаджет не обрел. Действительно, за такие деньги в наше время можно купить сразу два полноценных сенсорных телефона и не баловать себя подобными аксессуарами от Nokia.

Теперь вы знаете, как модернизировать свой девайс и сколько стоит сделать сенсорный экран для обычного монитора, телефона или ноутбука.

Добавил: text
19.10.2015. 10:39
Просмотров: 5499

Все. Крышка полностью снята и защелки видны.

Перед нами находится оголенный экран!

Третий этап.
Следующим этапом работы будет извлечение экрана из корпуса.

После того, как экран будет извлечен, нужно будет осмотреть его и найти свободные места-пустоты.

Данный контроллер не способен нагреваться. Но на всякий случай его можно замотать изолентой.

Четырнадцатый этап.
Следующим этапом работы будет одевание крепежной планки.

Пятнадцатый этап.
Нужно включить экран и провести первый тест-драйв.

Статьи по теме

Для профилактики проблем, вызывающиех эту ошибку, рекомендуется не делать динамическое обновление(как минимум несколько раз подряд — до загрузки изменений в филиалы), а также желательно в настройках обмена поставить галочку»выгружать данные только при усп
Не устраивает стандартная «звонилка» на Android?
Как установить Андроид на Windows компьютер или ноутбук отдельной системой
Удобная навигация в LibreOffice Calc Сквозные строки в опен офис
Uplay (игровая сеть) Интерфейс клиентского приложения Юплай на русском языке

Как изготовить сенсорное стекло

khokku.ru

Сенсорные экраны — неотъемлемая часть современных устройств, таких как смартфоны и планшеты. Изготовление сенсорного стекла является сложным и технически требовательным процессом, который включает в себя несколько шагов.

В первую очередь, для изготовления сенсорного стекла необходимо выбрать подходящие материалы. Основными компонентами являются многослойное стекло, проводящий слой и прозрачные электроды. Компоненты должны быть высокого качества и обладать определенными характеристиками, чтобы гарантировать правильную работу сенсорного экрана.

После выбора материалов следует начать процесс нанесения слоев на стекло. В большинстве случаев это делается с помощью печатных технологий, таких как технология фотолитографии или методы напыления. Нанесение слоев требует точности и навыков работы с оборудованием, а также соблюдения определенных параметров процесса.

После нанесения слоев на стекло следует процесс термообработки, который заключается в нагреве стекла до определенной температуры. Термообработка помогает укрепить стекло и создать прочное соединение между слоями. После термообработки можно провести тестирование сенсорного стекла, чтобы убедиться в его правильной работе и отсутствии дефектов.

Шаг 1: Подготовка материалов

Перед тем как приступить к изготовлению сенсорного стекла, необходимо подготовить несколько основных материалов:

Стекло: для изготовления сенсорного стекла обычно используется прозрачное стекло высокого качества. Размеры стекла могут варьироваться в зависимости от ваших нужд и проекта.
Пленка сенсорной панели: это основной компонент сенсорного стекла. Пленка должна быть невидимой для глаза, чтобы сенсорное стекло могло правильно реагировать на касания. Пленку можно приобрести в специализированных магазинах или интернет-магазинах.
Специальные клеи: для соединения стекла и пленки необходимо использовать специальные прозрачные клеи. Они обеспечивают прочную и надежную связь между двумя материалами.
Инструменты для работы: для изготовления сенсорного стекла вам понадобятся такие инструменты, как ножницы, пинцет, специальные инструменты для удаления воздушных пузырей и другие.

Это основные материалы, необходимые для изготовления сенсорного стекла. Однако, в зависимости от конкретного проекта, вам могут понадобиться и другие материалы и инструменты. Перед началом работы внимательно ознакомьтесь с инструкциями производителя по использованию каждого материала и инструмента, чтобы получить наилучший результат.

Выбор и закупка стекла

Изготовление сенсорного стекла – это процесс, который начинается с выбора и закупки подходящего стекла. Важно учесть несколько факторов при выборе материала для изготовления сенсорного стекла:

Толщина стекла: важно выбрать стекло оптимальной толщины, чтобы оно было достаточно прочным и удобным для использования. Обычно для сенсорных стекол используют стекло толщиной от 2 до 10 мм.

Прозрачность: для того чтобы сенсорный экран работал эффективно, стекло должно быть максимально прозрачным. Прозрачность стекла определяется его химическим составом и качеством обработки.

Устойчивость к царапинам: сенсорное стекло должно быть устойчивым к царапинам, чтобы оно могло выдерживать множество касаний пальцем или стилусом. Обычно стекло с защитным покрытием против царапин является наиболее предпочтительным вариантом для изготовления сенсорных экранов.

При выборе и закупке стекла можно обратиться к специализированным производителям и поставщикам, которые предлагают различные варианты стекла для сенсорных экранов. Важно учесть требования и цели проекта, чтобы выбрать именно тот тип стекла, который наилучшим образом подойдет для конкретного приложения.

Шаг 2: Подготовка рабочей поверхности

После того как вы подготовили все необходимые материалы и инструменты, необходимо приступить к подготовке рабочей поверхности перед изготовлением сенсорного стекла.

Для этого выполните следующие действия:

Очистите рабочую поверхность от пыли и загрязнений. Используйте мягкую салфетку или ткань, смоченную спиртом или другим чистящим раствором, чтобы удалить все следы грязи и жира.
Проверьте рабочую поверхность на наличие рыхлых частиц и царапин. В случае обнаружения подобных дефектов, их необходимо устранить. Для этого может потребоваться применение специальных инструментов или материалов.
Убедитесь, что рабочая поверхность полностью сухая перед началом работы. Влага может негативно повлиять на процесс изготовления сенсорного стекла.

После выполнения всех этих действий ваша рабочая поверхность будет готова к процессу изготовления сенсорного стекла. Необходимо следовать инструкциям, предоставленным производителем материалов и инструментов, чтобы получить качественное и надежное сенсорное стекло.

Очистка и предварительная обработка стекла

Процесс изготовления сенсорного стекла включает в себя несколько важных этапов, одним из которых является очистка и предварительная обработка стекла. Этот этап позволяет убрать загрязнения и жировые пятна с поверхности стекла, что обеспечивает качественное сцепление с сенсорным слоем.

Прежде чем начать очистку, необходимо проверить стекло на наличие трещин, сколов или других повреждений. Если обнаружены повреждения, следует заменить стекло, чтобы исключить возможность дальнейшего разрушения.

Для очистки стекла можно использовать специальные чистящие средства, которые действуют эффективно и безопасно для поверхности. Они могут содержать в своем составе спирт, аммиак, силикат натрия или другие активные вещества. Важно соблюдать инструкции производителя и работать в хорошо проветриваемом помещении.

Перед применением чистящего средства, рекомендуется удалить пыль и грязь с поверхности стекла с помощью мягкой щетки или салфетки. Затем промыть стекло водой и нанести небольшое количество чистящего средства на мягкую салфетку.

Очистка стекла следует проводить аккуратно, избегая сильного давления или трения, чтобы не повредить его поверхность. Для удаления жировых пятен или других затвердевших загрязнений можно использовать мягкую губку или нейлоновую щетку.

После очистки стекла необходимо промыть его водой, чтобы удалить остатки чистящего средства. Затем стекло следует просушить с помощью чистой салфетки или мягкой ткани, чтобы избежать появления разводов.

После очистки стекла рекомендуется провести предварительную обработку поверхности. Это может включать нанесение прозрачного клея или специального покрытия, которые обеспечат лучшую адгезию с сенсорным слоем.

Важно помнить, что очистка и предварительная обработка стекла являются важными этапами процесса изготовления сенсорного стекла. Правильное выполнение этих действий позволит получить качественный и долговечный продукт.

Шаг 3: Нанесение пленки и клея

После подготовки стекла к работе, необходимо нанести специальную пленку на его поверхность. Это позволит создать эффект сенсорного экрана и обеспечить его чувствительность к касанию.

Для нанесения пленки следуйте инструкциям производителя, так как процесс может отличаться в зависимости от выбранного материала. Прежде чем начать, убедитесь, что на поверхности стекла нет пыли и других загрязнений.

После нанесения пленки рекомендуется использовать специальный клей для закрепления ее на стекле. Клей должен иметь хорошую адгезию и обеспечивать надежную фиксацию пленки.

Наносить клей следует аккуратно и равномерно по всей поверхности стекла. Для этого можно использовать кисточку или другое подходящее инструменте. Убедитесь, что клей равномерно распределен и не образовал больших скоплений.

После нанесения клея следует аккуратно наклеить пленку на стекло, соблюдая точность и аккуратность. Приклейте пленку так, чтобы она плотно прилегала к поверхности стекла и не образовывала пузырей или складок.

После нанесения пленки и клея, оставьте конструкцию на несколько часов, чтобы клей полностью высох и закрепил пленку сенсорного экрана. Важно соблюдать указания производителя по времени сушки клея.

После этого можно приступать к следующему шагу — проверке и тестированию работоспособности сенсорного экрана.

Выбор и нанесение сенсорной пленки

Выбор и нанесение сенсорной пленки являются важными этапами в процессе изготовления сенсорного стекла. При выборе пленки следует учитывать такие факторы, как прозрачность, прочность, устойчивость к царапинам и разные виды давления.

Для начала необходимо определиться с типом сенсорной пленки. Существуют различные виды пленок, включая емкостные, резистивные и оптические. Каждый вид пленки имеет свои особенности и применяется в разных сферах, поэтому выбор зависит от конкретного проекта.

После выбора типа пленки следует оценить ее характеристики. Прозрачность является одним из ключевых аспектов, поскольку от нее зависит качество отображения на экране. Прочность и устойчивость к царапинам важны для долговечности сенсорного стекла и его защиты от возможных повреждений.

Также следует обратить внимание на разные виды давления, которые сенсорная пленка может распознавать. Некоторые пленки могут реагировать только на один тип давления, например, на нажатие пальцем, тогда как другие способны распознавать даже легкое касание или использование специальной ручки.

После выбора пленки необходимо провести процесс нанесения на стекло. Для этого требуются специальные устройства или оборудование. В зависимости от типа пленки могут использоваться различные методы нанесения, например, термическая ламинация или вакуумное напыление.

Основная цель нанесения пленки — обеспечить надежное сцепление сенсорного материала с стеклом и создать устойчивую и функциональную пленку. Наносить следует аккуратно, чтобы избежать возникновения воздушных пузырей или дефектов пленки.

После нанесения пленки следует проверить ее работоспособность и функциональность. Для этого можно использовать специальное оборудование или провести тестирование на реальных устройствах.

Выбор и нанесение сенсорной пленки являются важными этапами при изготовлении сенсорного стекла. Они определяют качество и функциональность готового продукта, поэтому следует подходить к этим этапам внимательно и профессионально.

Шаг 4: Крепление и проверка

После прокалывания и отвертывания сенсорного стекла на следующий шаг можно двигаться к его креплению на устройство и проверке его функциональности.

Для начала необходимо осторожно разместить сенсорное стекло на корпусе устройства, убедившись, что оно расположено ровно и надежно закреплено. В данном процессе полезно использов

Вопрос-ответ

Какие материалы и инструменты нужны для изготовления сенсорного стекла?

Для изготовления сенсорного стекла вам понадобятся: стеклянная пластина, виниловый лист, пленка для шаблонов, лазерный принтер, нож для вырезания, спиртовой спрей, салфетки, ультразвуковая мойка, пинцет, фоторезист, ультрафиолетовая лампа, металлическая платформа, а также химикаты для создания реакции электропроводимого слоя.

Какой шаг является первым в изготовлении сенсорного стекла?

Первым шагом в процессе изготовления сенсорного стекла является подготовка стеклянной поверхности. Для этого необходимо очистить ее от пыли и грязи с помощью спиртового спрея и салфеток. Затем стекло следует поместить в ультразвуковую мойку для более глубокой очистки.

Как создать реакцию электропроводимого слоя на сенсорном стекле?

Для создания реакции электропроводимого слоя на сенсорном стекле необходимо использовать химикаты. Сначала на стеклянную пластину наносится фоторезист с помощью кисти или пульверизатора. Затем стекло выдерживается в ультрафиолетовой лампе, чтобы фоторезист просох. После этого стекло помещается в металлическую платформу, и на него наносится раствор химикатов, который активизирует реакцию и создает электропроводимый слой на поверхности стекла.

В каких областях можно применять сенсорное стекло?

Сенсорное стекло может быть использовано в различных областях. Например, оно может использоваться в смартфонах и планшетах для создания сенсорного экрана. Также сенсорное стекло используется в промышленности для создания сенсорных панелей в различных устройствах. Кроме того, оно может применяться в автомобильной промышленности для создания сенсорных панелей управления на автомобильных салонах.

Как работает технология инфракрасного сенсорного стекла

Инфракрасное сенсорное стекло представляет собой инновационную технологию, применяемую в различных устройствах, от смартфонов до информационных киосков и интерактивных дисплеев. Его работа основана на использовании инфракрасных лучей для обнаружения и реагирования на прикосновения пользователя. Давайте рассмотрим более подробно принципы работы этой технологии.

Принцип работы

Структура стекла:
Инфракрасное сенсорное стекло обычно состоит из двух слоев стекла, между которыми находятся инфракрасные светодиоды (ИК-светодиоды) и фотодиоды. Эти элементы располагаются вдоль границ стекла, образуя сетку.
Инфракрасные лучи:
Когда устройство включено, ИК-светодиоды посылают инфракрасные лучи по поверхности стекла в направлении фотодиодов. Эти лучи создают невидимую сетку инфракрасного излучения.
Реакция на прикосновения:
Прикосновение к поверхности стекла прерывает инфракрасные лучи в конкретной точке, что воспринимается фотодиодами как изменение в инфракрасной сетке.
Обработка сигнала:
Сигналы, полученные от фотодиодов, передаются в электронику устройства для анализа. Электроника определяет координаты точки прикосновения и интерпретирует ее как команду от пользователя.
Ответ устройства:
Устройство реагирует на эту команду, выполняя соответствующие действия, например, перемещение курсора на экране, запуск приложения или выполнение определенной функции.

Как работает технология инфракрасного сенсорного стекла

Сенсорная инфракрасная ИК рамка 42″, 50 касаний

Как работает технология инфракрасного сенсорного стекла

Сенсорная инфракрасная ИК рамка 43″, 50 касаний

Как работает технология инфракрасного сенсорного стекла

Сенсорная инфракрасная ИК рамка 50″, 50 касаний

Преимущества инфракрасного сенсорного стекла

Высокая чувствительность:
Инфракрасное сенсорное стекло обычно обладает высокой чувствительностью к прикосновениям, что позволяет точно и быстро реагировать на действия пользователя.
Многофункциональность:
Оно может поддерживать мультитач (множественное касание), что делает возможным использование жестов для управления, как это часто бывает в современных смартфонах и планшетах.
Долговечность:
Технология инфракрасного сенсорного стекла обычно довольно надежна и долговечна, что делает ее привлекательной для широкого спектра устройств.

Инфракрасное сенсорное стекло представляет собой удивительную технологию, которая с успехом применяется в различных областях, обеспечивая удобство и интуитивно понятное взаимодействие пользователей с устройствами. Ее способность точно и мгновенно реагировать на касания сделала ее одной из важных составляющих в мире современных технологий.

Где оно применяется

Игра с сенсорным управлением

Технология инфракрасного сенсорного стекла нашла широкое применение в различных сферах из-за своей высокой чувствительности, точности и удобства использования. Вот несколько областей, где она успешно используется:

Интерактивные дисплеи в общественных местах:
Инфракрасные сенсорные стекла используются в информационных киосках, банкоматах, на торговых площадях и в музеях для создания интерактивных панелей, где пользователи могут получать информацию, используя жесты и касания.
Смартфоны и планшеты:
Многие современные мобильные устройства используют инфракрасное сенсорное стекло для своих сенсорных экранов. Оно позволяет реагировать на мультитач и жесты, что делает взаимодействие с устройством более удобным.
Промышленные и медицинские устройства:
Эта технология применяется в различных промышленных и медицинских устройствах, таких как медицинское оборудование, промышленные панели управления и мониторинговые системы, где точность и надежность играют важную роль.
Интерактивные столы и стойки для игр:
Инфракрасное сенсорное стекло используется в развлекательных установках, таких как интерактивные столы для игр или обучения, где пользователи могут взаимодействовать с содержимым через поверхность стекла.
Промышленные системы управления:
Оно также находит применение в системах управления, автоматизации и мониторинга в промышленных предприятиях, где необходимо точное и быстрое реагирование на внешние воздействия.
Автомобильные интерфейсы:
Некоторые автомобильные производители внедряют инфракрасное сенсорное стекло в салоны автомобилей для создания удобных интерфейсов управления системами навигации, развлечений и климат-контроля.

Это лишь небольшой список примеров, где применяется технология инфракрасного сенсорного стекла. Ее универсальность и эффективность делают ее востребованной в различных отраслях, где требуется интуитивное и удобное взаимодействие с устройствами и интерфейсами.

Как сделать сенсорное стекло
