Ничто не вечно: нужно ли обслуживать «необслуживаемые» СВО

С утверждением «Ничто не вечно» спорить сложно. Суть статьи кроется в изучении интересного вопроса, касающегося хладагента в замкнутых СЖО. Производители заявляют, что рабочую жидкость серийных «водянок» менять не надо, что логично, ведь на то они и необслуживаемые. Мы проверим это на примере двух Asetek LCLC, отработавших примерно по четыре года, и сравним их с иными моделями.

10 февраля 2015, вторник 03:00
Сергей Мнёв для раздела Лаборатория

Страницы материала

Вступление, обзор Asetek LCLC: внешний вид

реклама

Оглавление

  • Вступление
  • Обзор Asetek LCLC
    • Внешний вид
    • Внутреннее строение

    Вступление

    С утверждением «Ничто не вечно» спорить сложно, хотя если устроить баталию с каким-нибудь философом, у которого другая точка зрения, можно увлекательно провести время (главное, чтобы оппонент был адекватным). Но суть данной статьи не в обсуждении проблемы вечности, а в изучении интересного вопроса, касающегося хладагента в замкнутых СЖО. Производители заявляют, что рабочую жидкость серийных необслуживаемых «водянок» менять не надо, что логично, ведь на то они и необслуживаемые.

    Но так уж получилось, что мне в руки попала пара таких моделей, которые уже отработали примерно по четыре года. И, как вы уже догадались, далее мы займемся препарированием двух необслуживаемых систем водяного охлаждения, выпущенных знакомой многим компанией Asetek. Если сравнить исследуемые экземпляры с теми комплектами, которые сейчас на рынке, можно выяснить, что первые оснащены более производительной помпой и медными радиаторами, и, возможно, даже могут справиться с современными версиями СЖО. Что ж, в дальнейшем мы проверим, верно ли это утверждение.

    Забегая вперед, скажу, что работа была проделана увлекательная. Надеюсь, читателям будет интересно увидеть результат и узнать мое субъективное мнение.

    реклама

    Итак, в лаборатории пара испытуемых – два близнеца Asetek LCLC. Последнюю аббревиатуру можно расшифровать как «Low Cost Liquid Cooling». Это модели 2008 года, одни из первых бюджетных для того времени решений. Стоит напомнить, что лет семь-восемь назад отношение к замкнутым фабричным СВО было иное относительно прочих систем охлаждения. Ну а недавно на одном из «железячных» ресурсов мне довелось встретить новость о выпуске «первой» серийной СЖО с медным радиатором, что отнюдь не так. Первой необслуживаемой «водянкой» с медным теплорассеивателем стала Asetek LCLC, причем она была как в OEM-вариантах, предназначенных для сборщиков, так и в свободной продаже.

    450x300 55 KB. Big one: 1500x1000 200 KB

    Пожалуй, на этом с лирикой все. Перейдем к первой поставленной задаче и изучим, что стало с каждым экземпляром за несколько лет работы, и нужна ли в этом случае замена хладагента. С учетом того, что обе «водянки» по сути одна и та же модель (и дабы избежать перегрузки статьи лишней однотипной информацией), все наглядные процедуры и описания будут приводиться для одной из них, благо каких-либо различий в необходимых действиях не выявилось.

    Обзор Asetek LCLC

    Внешний вид

    Asetek LCLC – довольно тяжелая и громоздкая система жидкостного охлаждения. Пользователя поджидали массивный ватерблок со встроенной помпой, жесткие шланги и тяжелый медный 120 мм радиатор.

    СЖО ID-Cooling SL360: мини-космос на вашем процессоре

    Интересный пример расширения функциональности необслуживаемой СЖО — LCD-дисплей на помпе, на который выводятся данные мониторинга и прочая полезная информация. В этом материале — традиционные тесты эффективности охлаждения и уровня шума яркой новинки на очень горячем процессоре

    ⇣ Содержание

    • Технические характеристики и стоимость
    • Упаковка и комплектация
    • Особенности конструкции
    • Совместимость и установка
    • Эффективность охлаждения
    • Уровень шума
    • Выводы

    Ни для кого не секрет, что развитие систем жидкостного охлаждения (СЖО) необслуживаемого типа в настоящее время практически остановилось. Размеры радиаторов достигли максимальных 360 мм — это ограничение диктуется габаритами корпусов. Замена алюминиевых радиаторов медными приводит к неоправданному для систем данного класса увеличению стоимости. Да и повышение эффективности СЖО при переходе на медь не выглядит убедительно. Из помп, медных водоблоков и вентиляторов в AiO-системах и так уже все «соки» выжаты, найти в этих компонентах резервы для повышения производительности крайне сложно, по крайней мере, без драматического роста стоимости. Вот и приходится производителям придумывать какие-то оригинальные решения. Такие как, например, VRM-вентилятор над водоблоком у не так давно протестированной нами ID-Cooling DashFlow 360 XT. Или как многофункциональная панель LCD в новой системе жидкостного охлаждения SL360 серии Space того же производителя, о которой мы вам сегодня и расскажем.

    ⇡#Технические характеристики и стоимость

    Наименование характеристик ID-Cooling SL360
    Радиатор
    Размеры (Д × Ш × В), мм 396 × 120 × 27
    Размеры оребрения радиатора (Д × Ш × В), мм 361 × 117 × 22
    Материал радиатора Алюминий
    Число каналов в радиаторе, шт. 12
    Расстояние между каналами, мм 8,5
    Плотность радиатора, FPI 22
    Термическое сопротивление, °C/W н/д
    Объём хладагента, мл н/д
    Вентиляторы на радиаторе
    Количество вентиляторов 3
    Модель вентилятора ID-Cooling AF-127-ARGB-K
    (ID12027M12F)
    Типоразмер 120 × 120 × 27,5
    Диаметр крыльчатки/статора, мм 108 / 42
    Количество и тип подшипника(ов) 1, FDB
    Скорость вращения, об/мин 500–2000 (±10%)
    (ШИМ-регулировка)
    Максимальный воздушный поток, CFM 78,25 (макс.)
    Уровень шума, дБА 29,9 (макс.)
    Максимальное статическое давление, мм H2O 2,68 (макс.)
    Номинальное/стартовое напряжение, В 12 / 2,9
    Энергопотребление: заявленное (измеренное), Вт 3,00 / 2,54
    Срок службы, часов/лет н/д
    Масса одного вентилятора, г 197
    Длина кабеля, мм 440 (+75)
    Помпа
    Размеры (Д × Ш × В), мм 84 × 92 × 58
    Производительность, л/ч н/д
    Высота подъёма воды, м н/д
    Скорость ротора помпы (заявленная/измеренная), об/мин 2500 (±10%) / 2520
    Тип подшипника С керамической втулкой
    Срок службы подшипника, часов/лет 50 000 / >5,7
    Номинальное напряжение, В 12
    Энергопотребление: заявленное/измеренное, Вт 4,32 / 4,34
    Уровень шума, дБА 25
    Длина кабеля, мм 450 (+75)
    Водоблок
    Размеры основания водоблока, мм 60 × 54
    Материал и структура Медь, микроканальная структура
    Совместимость с платформами AMD Socket AM4/AM5
    Intel LGA115(х)/2011(v3)/2066/1200/1700
    Дополнительно
    Длина шлангов, мм 415
    Внешний/внутренний диаметр шлангов, мм 11,5 / 6,0
    Хладагент Нетоксичный, антикоррозионный (пропиленгликоль)
    Максимальный уровень TDP, Вт 350
    Термопаста В отдельном шприце: ID-Cooling Frost X25
    Подсветка Крышки помпы и вентиляторов (адресуемая)
    Масса системы в сборе, г 1740
    Гарантийный срок, лет 2
    Страна производства Китай
    Розничная стоимость, ₽ 13 995

    ⇡#Упаковка и комплектация

    Пять из шести сторон коробки, в которой поставляется ID-Cooling SL360, выкрашены в чёрный цвет, а на лицевой стороне напечатано крупное фото водоблока с LCD-панелью.

    Тыльная же сторона — оранжевая, на ней указаны размеры системы охлаждения, технические характеристики и перечень процессорных разъёмов, с которыми совместим водоблок СЖО.

    Внутри в картонную коробку вставлена корзина из вспененного полиэтилена с отсеками под компоненты системы и её комплектующие.

    Последние запечатаны в отдельную коробочку, где находятся две усилительные пластины для Intel, три пары стальных направляющих, комплекты винтов разной длины, три пластиковых скобы для шлангов, пенал с наборами пластиковых втулок и двумя типами гаек с накатанной головкой, а также инструкция по сборке и установке.

    В качестве термопасты здесь используется Frost X25 с заявленной теплопроводностью 10,5 Вт/(м·К).

    На коробке указано, что ID-Cooling SL360 выпускается в Китае. Гарантия – 2 года. Система уже продаётся в российских магазинах по цене почти 14 тысяч рублей. Интересно, что столько же стоит и ранее протестированная нами ID-Cooling DashFlow 360 XT.

    ⇡#Особенности конструкции

    В основе ID-Cooling SL360 лежит стандартная связка из 360-мм радиатора и водоблока с помпой, соединённых двумя гибкими шлангами. Это простая, давно отработанная и поэтому надёжная система, заправленная и полностью готовая к эксплуатации.

    Здесь ничего необычного нет, как нет и возможности дозаправки контура или замены хладагента.

    Радиатор соединяется с помпой двумя гибкими шлангами длиной 415 мм и внешним диаметром 11,5 мм. Для шлангов предусмотрены пластиковые хомуты, позволяющие более аккуратно проложить их внутри системного блока и придать им более эстетический вид.

    Радиатор алюминиевый, размерами 396 × 120 × 27 мм. С обеих его сторон есть петли с резьбой для закрепления вентиляторов, которых на ID-Cooling SL360 можно установить шесть штук.

    При этом размеры оребрения радиатора составляют 361 × 117 × 22 мм, а его структуру образуют 12 каналов с плотностью рёбер между ними 22 FPI.

    Что касается торцов радиатора, то и здесь всё штатно: один из них — увеличенного размера — оснащен выходящими фитингами, на которых опрессованы шланги.

    Размеры компонента СЖО, в котором совмещены помпа и водоблок, составляют 84 × 92 × 58 мм. Фитинги здесь поворотные.

    На пластиковую крышку с LCD нанесена защитная плёнка с напоминанием подключить кабель до старта системы. Конструкция помпы с водоблоком приведена на следующей схеме.

    Производительность помпы в характеристиках системы не указана, но скорость ротора должна составлять 2500 об/мин (±10%), а нормативный срок службы подшипника с керамической втулкой – не менее 50 тысяч часов.

    В основании помпы встроен медный водоблок с микроканальной структурой.

    Размеры его контактной поверхности составляют 60 × 54 мм. Качество обработки — на высоком уровне, но без полировки до зеркального отражения предметов в нём.

    Ровность поверхности водоблока идеальная, что позволило получить практически полностью равномерные отпечатки даже на выпуклом теплораспределителе процессора конструктивного исполнения LGA1700.

    Система SL360 комплектуется тремя 120-мм вентиляторами модели AF-127-ARGB-K. Это новая разработка ID-Cooling образца 2023 года, которая уже устанавливается не только на СЖО, но и на воздушные кулеры (серия Frozn). Вентилятор оснащён семилопастной крыльчаткой диаметром 108 мм и 42-мм статором на прямых стойках. Из конструктивных особенностей выделим агрессивные серповидные лопасти и гладкую внутреннюю поверхность рамки.

    Скорость вращения регулируется ШИМ-методом в диапазоне от 500 до 2000 об/мин с допуском 10% в обе стороны на максимальных оборотах. Максимальный воздушный поток может достигать 78,3 CFM, статическое давление – 2,68 мм H2O, а уровень шума не должен превышать 29,9 дБА.

    На статоре вентилятора, помимо электрических характеристик, указан тип подшипника – FDB. Нормативный срок службы такого «гидродинамика» в характеристиках не указан.

    Энергопотребление одного вентилятора не превышает 3 Вт, а стартовое напряжение равно 4 В.

    С обеих сторон рамки вентилятора вклеены широкие резиновые уголки, поглощающие вибрации и снижающие уровень шума.

    От каждого вентилятора отходит кабель питания и мониторинга, а также кабель управления и синхронизации ARGB-подсветки. Их длина одинакова и равна 440 мм. Вентиляторы можно соединять последовательно друг с другом, поэтому для их подключения к материнской плате понадобится только по одному разъёму (4-pin и ARGB). На радиаторе каждый вентилятор закрепляется четырьмя длинными винтами.

    Масса системы в сборе составляет 1740 граммов. Добавим, что предельная тепловая мощность SL360 равна 350 Вт (как и у многих 360-мм СЖО).

    ⇡#Совместимость и установка

    Для ID-Cooling SL360 потребуется соответствующий корпус, где можно установить 360-мм радиатор с тремя вентиляторами. Подобрать такой «кейс» не составит какого-либо труда, ассортимент сейчас широк, как никогда прежде. Что касается водоблока, то его можно установить на процессоры AMD конструктивного исполнения Socket AM4/AM5 и процессоры Intel конструктивного исполнения LGA115x/1200/1700/20xx. Печатная инструкция есть в комплекте с системой, а вот её электронную версию ID-Cooling на сайте не опубликовала, что для нее не редкость.

    Процедура установки не изменилась по сравнению с более ранними AiO-системами охлаждения компании. В принципе, здесь и устанавливать-то нечего: на плату монтируем крепление, наносим термопасту и устанавливаем водоблок. Всё.

    Ну а радиатор с вентиляторами мы установили на верхнюю стенку корпуса системного блока с направлением воздушного потока на выдув из него.

    И не забудьте отключить регулировку скорости на разъёме материнской платы, к которому подключите помпу СЖО.

    А вот дальше начинается самое интересное. Необходимо подключить кабель USB 2.0 от помпы к внутреннему разъёму на материнской плате и скачать, а затем установить программное обеспечение Space LCD.

    Утилита очень простая, но функциональная. Она позволяет выбрать режим и дизайн отображения данных мониторинга на экране, повернуть его на 90 градусов в любую сторону, изменить яркость, а также выводит основные данные мониторинга. Настроек минимум, но больше и не требуется.

    Также в утилите есть встроенная инструкция и мини-FAQ.

    Если всё сделано правильно (а ошибиться тут в принципе негде), то ID-Cooling SL360 заиграет яркими красками подсветки и порадует информативным экраном на помпе. Выглядит это действительно красиво.

    Все десять доступных режимов отображения информации на LCD мы приводим в коротком видео.

    При их переключении происходит двухсекундная задержка, что, на наш взгляд, совершенно некритично. Вот такую красоту и функциональность теперь предлагает ID-Cooling (особенно нам понравился режим «Космос»). Остаётся проверить, насколько СЖО эффективна и шумна. Кроме этого, в утилите Space LCD можно загрузить собственную анимацию в GIF- или MP4-формате, которая будет отображаться на экране.

    Тестовая конфигурация, инструментарий и методика тестирования

    Оценка эффективности ID-Cooling SL360 была проведена в закрытом корпусе системного блока на следующей конфигурации:

    • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.50 от 19.04.2023);
    • усилитель сокета: Thermalright LGA17XX-BCF-GRAY;
    • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
    • термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
    • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
    • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
    • накопители:
      • система: Gigabyte GP-AG4500G 500,1 Гбайт (PCIe 4.0 x4);
      • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
      • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
      • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
      • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);

      Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,11 В. В BIOS материнской платы был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

      По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной юстировкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

      Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.2428). Программное обеспечение, использованное для теста:

      • Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
      • HWiNFO64 7.65-5245 – для мониторинга температур и визуального контроля всех параметров системы.

      Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

      Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,4–25,5 °C (дельта учитывалась в результатах).

      Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м 2 . Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

      Эффективность ID-Cooling SL360 мы сравним с эффективностью суперкулера PentaWave Z06D.

      Скорость вращения крыльчаток вентиляторов всех тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

      ⇡# Эффективность охлаждения

      На максимальной скорости вентиляторов ID-Cooling SL360 эффективнее суперкулера PentaWave Z06D на пять градусов Цельсия в пике нагрузки, при этом уровень шума СЖО выше. Однако при снижении скорости вентиляторов ID-Cooling до 1800 об/мин уровень шума SL360 становится практически таким же, как и у Z06D (53,6 дБА против 53,9 дБА соответственно), но система жидкостного охлаждения по-прежнему эффективнее — на четыре градуса Цельсия. Дальнейшее снижение оборотов вентиляторов СЖО демонстрирует линейную зависимость эффективности и температур от скорости вентиляторов (в диапазоне 1200-800 об/мин мы даже сделали более детальный тест с шагом 100 об/мин, а не 200 об/мин, как всегда). На комфортных по уровню шума скоростях вентиляторов ID-Cooling SL360 по-прежнему выигрывает у PentaWave Z06D около трёх градусов Цельсия, а в самом тихом режиме разрыв сокращается почти до двух градусов. Казалось бы, для 360-мм СЖО разница небольшая, но, во-первых, Z06D – фактически лучшая воздушная система охлаждения на сегодня, и, во-вторых, это еще не все результаты тестов.

      Повышаем частоту производительных ядер процессора до 5,4 ГГц при напряжении 1,145—1,15 В и пиковом тепловыделении около 260 ватт, по данным HWiNFO64.

      С такой нагрузкой ID-Cooling SL360 не смогла справиться только в самом тихом режиме при 800 об/мин, а вот PentaWave Z06D не выдержал и при 1000 об/мин, а на 1200 об/мин температуры находились в шаге от порога срабатывания троттлинга.

      При увеличении нагрузки максимальное преимущество СЖО ID-Cooling SL360 перед суперкулером возрастает до шести градусов Цельсия. Но, опять же, если сравнивать эффективность при близком уровне шума, то картина будет несколько иная. Так, например, на 1800 об/мин СЖО шумит на 53,6 дБА и охлаждает процессор до 80,9 градуса Цельсия, а вентиляторы PentaWave с таким же уровнем шума (53,9 дБА) вращаются на 1930 об/мин и охлаждают процессор до 85 градусов Цельсия. То есть преимущество СЖО вновь сокращается до 4,1 градуса Цельсия. Ещё пример: на минимально возможных в данном режиме 1200 об/мин для суперкулера уровень шума равен 40,1 дБА, а пиковая температура – 90 градусами Цельсия, тогда как для жидкостного охлаждения такой уровень шума достигается при снижении скорости до 1100 об/мин (40,2 дБА), и в конечном счёте преимущество перед «воздухом» составляет всего один градус Цельсия. Но нужно признать, что в абсолютных цифрах без учёта уровня шума ID-Cooling SL360 является очень эффективной системой.

      ⇡#Уровень шума

      Для оценки уровня шума новой СЖО на график мы включили результаты двух ранее протестированных систем такого же форм-фактора: ID-Cooling DashFlow 360 XT и DeepCool LS720.

      Как видим, уровень шума ID-Cooling SL360 незначительно отличается от шума DashFlow 360 XT, хотя вентиляторы у них разные как конструктивно, так и по техническим характеристикам. В целом обе СЖО ID-Cooling шумят сильнее суперкулера и значительно сильнее DeepCool LS720. Комфортной новую СЖО можно назвать до скорости вентиляторов 930 об/мин, а тихой – до 820 об/мин. Помпу на фоне вентиляторов практически не слышно, мы зафиксировали у неё всего 33,8 дБА (с расстояния 150 мм, напомню), но всё же это не самая тихая помпа в системах жидкостного охлаждения необслуживаемого типа.

      ⇡#Выводы

      Главной особенностью новой системы жидкостного охлаждения ID-Cooling SL360 является встроенный LCD-дисплей, на который можно вывести показания мониторинга процессора и видеокарты, степень их загрузки, температуры и частоты, обороты вентиляторов и помпы, а также текущую дату и время. Вдобавок можно регулировать яркость, поворачивать изображение на дисплее на 360 градусов с шагом 90 градусов или полностью его отключить. По окружности крышки помпы встроена подсветка, синхронизируемая с очень красивой и необычной подсветкой вентиляторов.

      Но SL360 — это не только играющая шестнадцатью миллионами цветов система. Это вполне удачный и с практической точки зрения продукт. Благодаря высокой эффективности универсальная СЖО ID-Cooling SL360 подойдёт для любого современного процессора и легко справится с его охлаждением, в том числе при комфортном уровне шума. Кстати, уровень шума – как раз та составляющая, над которой инженерам ID-Cooling стоит ещё поработать (в сторону снижения, разумеется). Ну а в качестве недостатка не можем не отметить повышение стоимости продуктов ID-Cooling, которые прежде всегда выгодно отличались от конкурентов более низкими ценами.

      Куда лучше установить радиатор жидкостной системы охлаждения в игровом ПК

      Для проведения этого небольшого эксперимента мы собрали очень мощный игровой ПК с использованием необслуживаемой системы жидкостного охлаждения центрального процессора. Но вот вопрос: к какой стенке корпуса прикручивать радиатор?

      ⇣ Содержание

      • Собираем игровой ПК. Куда повесить «водянку»?
      • Методика и стенд
      • Результаты тестирования
      • Выводы

      Метеорологи обещают жаркое лето в центральной полосе России — похоже, этот материал выходит очень вовремя. Но если серьезно, то мне уже давно задают в личных сообщениях и в комментариях к различным статьям один и тот же вопрос: в каком месте разместить радиатор необслуживаемой СЖО в корпусе? Спереди — или сверху? На нашем сайте выходит большое число обзоров процессорных систем охлаждения, и когда нам в очередной раз предложили протестировать еще одну «водянку», MSI MPG CORELIQUID K360, я в ответ предложил провести один небольшой, но весьма занятный эксперимент, посчитав эту тему вполне достаточной для создания отдельного материала.

      Разбор эффективности работы компонентов охлаждения игровых ПК стал наиболее актуальным в последнее время. Массовые платформы AMD и Intel не блещут энергоэффективностью — то же самое можно сказать и про современные видеокарты. Да, наконец-то на рынке наблюдается долгожданная конкуренция между сериями GeForce и Radeon, но в High-end-сегменте, как мы видим, друг с другом соперничают адаптеры с энергопотреблением 300+ Вт. А потому собрать мощный, но при этом тихий и холодный системный блок оказывается довольно сложно. И даже качественное охлаждение основных компонентов компьютера может не справиться со своей задачей, если сборка системного блока была непродуманной. Сегодняшняя статья послужит наглядным подтверждением моим словам.

       Выбираем правильное место для установки радиатора жидкостного охлаждения в игровом ПК

      Выбираем правильное место для установки радиатора жидкостного охлаждения в игровом ПК

      ⇡#Собираем игровой ПК. Куда повесить «водянку»?

      Давайте представим вполне обыденную ситуацию: нам нужно собрать крутую игровую систему (отбросив ситуацию с доступностью видеокарт и накопителей — статья не про это). Использовать будем корпус стандартного форм-фактора и СЖО, из-за которой все и случилось. В результате был собран следующий игровой системный блок:

      • центральный процессор Intel Core i9-10900K;
      • процессорное охлаждение MSI MPG CORELIQUID K360;
      • материнская плата MSI MPG Z590 GAMING CARBON WIFI;
      • видеокарта MSI Radeon RX 6900 XT Gaming X Trio;
      • оперативная память Corsair CMW32GX4M4K4400C18;
      • твердотельный накопитель Intel 760p SSDPEKKW020T8X1;
      • блок питания MSI MPG A850GF;
      • корпус Phanteks Eclipse P600S.

      По меркам 2021 года мы имеем дело с весьма производительной игровой конфигурацией, ведь главными компонентами в ней являются флагманы серии Radeon RX 6000 и массовой платформы LGA1200. Системный блок собран на базе классического корпуса форм-фактора Midi-tower, а шасси устройства получило стандартную на сегодняшний день компоновку: блок питания крепится снизу, корзины для жестких дисков и SSD спрятаны заградительной шторкой, а потому для установки материнской платы и видеокарты остается очень много свободного места.

      Такой корпус, как Phanteks Eclipse P600S, позволяет использовать видеокарты и процессорные кулеры максимальной длины и высоты, а также поддерживает установку различных радиаторов СЖО, закрепить которые можно на верхней, передней и задней стенках. При этом верхняя и передняя панели корпуса оснащены съемными люками, позволяющими, по словам производителя, пользователю самостоятельно определиться с тем, какой у него будет ПК: тихий или максимально продуваемый.

      Корпусов с подобной кастомизацией основных панелей в продаже оказывается не очень много. В большинстве случаев у нас нет такого размаха, а потому при выборе жилища для нашего железа мы сразу закладываем определенные характеристики будущего ПК — покупая, например, модель с перфорацией на передней стенке. Или наоборот, ведь уже давно на рынке наблюдается тенденция к использованию глухих панелей в корпусе. Подробно об этом я писал еще в 2018 году в статье «Компьютер, который вы могли собрать, но пожалели денег, — лучшие корпуса, БП и охлаждение 2017 года».

      В ряде корпусов мы можем закрепить СЖО на передней или верхней панели. Phanteks Eclipse P600S — большой, а потому поддерживает установку 360-мм радиаторов на обеих сторонах. Корпус был подобран специально, так как разместить трехсекционную «водянку» в разных местах позволяют немногие устройства.

      Модель MSI MPG CORELIQUID K360 — это AIO-система, собранная на базе компонентов компании Asetek. «Водянки» с таким же конструктивом широко распространены на нашем рынке, но в то же время используемая в сегодняшнем эксперименте система заметно выделяется на фоне аналогов благодаря ряду фирменных доработок. Она получила:

      • трехсекционный радиатор (18 пластин на дюйм), позволяющий установить 120-мм вентиляторы;
      • гибкие 400-мм шланги диаметром 10 мм в нейлоновой оплетке;

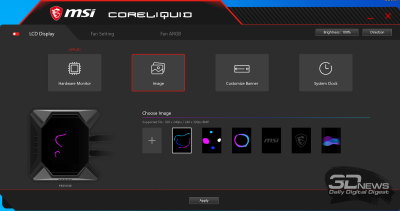

      • цветной дисплей 2,4’’, оснащенный специальной декоративной рамкой (она скрывает крепежные элементы и провода);
      • дополнительный 60-мм вентилятор, работающий в диапазоне 1000-4000 об/мин и обдувающий околосокетное пространство;
      • помпу седьмого поколения с частотой вращения 2000-2800 об/мин;
      • три 120-мм вентилятора Torx 4.0, оснащенные ARGB-подсветкой.

      Между понятиями «корпус с глухими стенками» и «плохой корпус» нельзя ставить знак равенства, не разобравшись во всех особенностях устройства. Производители таких корпусов все равно рекомендуют свой продукт под сборку с использованием СЖО. В «глухих» корпусах воздух, как правило, забирается и выводится через боковые отверстия в панелях, и нам надо удостовериться в том, насколько сильно падает эффективность систем охлаждения в таком ПК.

      В итоге куда же вешать крупный радиатор СЖО, если корпус позволяет сделать это с использованием как передней панели, так и верхней? На фотографии выше представлен вариант с установкой MSI MPG CORELIQUID K360 сверху — почему-то такую инсталляцию так и хочется назвать классической. Мы имеем стандартную систему, в которой холодный воздух затягивается через переднюю и нижнюю панели корпуса, а выдувается через заднюю и верхнюю стенки. Такой вариант оказывается хорош тем, что нагретый воздух сразу же покидает пределы корпуса. С другой стороны, СЖО при этом сразу же засасывает более теплый воздух, подогреваемый видеокартой и другими компонентами системы.

      В такой ситуации логично, что «водянка», радиатор которой закреплен на передней стенке, с вентиляторами, работающими на вдув, функционирует эффективнее в плане охлаждения центрального процессора — ведь воздух за пределами корпуса холоднее. Только при этом нагретый радиатором СЖО воздух будет греть и другое железо в корпусе. Поэтому у пользователей и возникает вопрос: какой вариант будет лучше? Давайте ответим на него.

      ⇡#Методика и стенд

      Эксперимент проводился на базе одной типовой сборки с использованием материнской платы ATX и корпуса форм-фактора Midi-Tower. Представленный в статье вариант считается наиболее распространенным, хотя все мы прекрасно знаем, что компьютеры бывают разными, а потому системы с одинаковым уровнем быстродействия могут быть собраны десятками (если не сотнями) различных способов. Именно поэтому приведенные результаты актуальны исключительно для рассмотренной конфигурации. Компьютерные корпуса даже в рамках одного форм-фактора имеют разные объем и количество посадочных мест под установку вентиляторов, а видеокарты даже с использованием одного и того же GPU собраны на печатных платах разной длины и оснащены кулерами с разным числом теплотрубок и вентиляторов. И все же определенные выводы наш небольшой эксперимент сделать вполне позволит.

      Тестовый стенд
      Центральный процессор Intel Core i9-10900K
      Охлаждение MSI MPG CORELIQUID K360
      Материнская плата MSI MPG Z590 GAMING CARBON WIFI
      Оперативная память Corsair CMW32GX4M4K4400C18
      Видеокарта MSI Radeon RX 6900 XT Gaming X Trio
      Накопитель Intel 760p SSDPEKKW020T8X1
      Блок питания MSI MPG A850GF
      Корпус Phanteks Eclipse P600S
      Монитор NEC EA244UHD
      Операционная система Windows 10 Pro x64
      ПО для видеокарт
      AMD 21.4.1
      Дополнительное оборудование
      Тепловизор Fluke Ti400
      Шумомер Mastech MS6708
      Ваттметр watts up? PRO

      Тестирование проводилось в двух режимах нагрузки: при помощи бенчмарка Blender 2.92 (30 минут) и игры Battlefield V (режим качества «Ультра», Ultra HD, 90 минут). В таблицах и на графиках указаны средняя и максимальная температуры, достигнутые за отведенный отрезок времени.

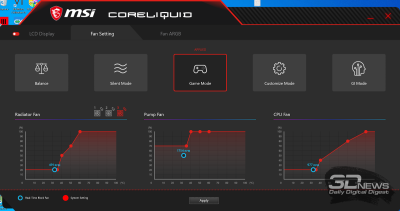

      Для получения стабильных результатов все вентиляторы в системном блоке работали с фиксированной частотой: корпусные вентиляторы — 950 об/мин; вентиляторы СЖО — 1500 об/мин; помпа — 2800 об/мин; 60-мм вентилятор водоблока — 1000 об/мин; вентиляторы кулера видеокарты — 2300 об/мин (50 %). Не было возможности контролировать вращение вентилятора только у блока питания, но справедливости ради отмечу, что PSU все время находился за перегородкой, отделяющей его от основного объема корпуса, а потому никак не влиял на тестирование.

      Производилось измерение температуры следующих компонентов системного блока:

      • самое горячее ядро центрального процессора (Core Max);
      • VRM материнской платы;
      • GPU, память и горячая точка дискретной видеокарты;
      • оперативная память;
      • чипсет материнской платы;
      • твердотельный накопитель.

      Мониторинг всех параметров системы осуществлялся при помощи программы HWiNFO64 7.03. Тестирование проводилось в изолированном помещении, температура в нем менялась в диапазоне от 24,5 до 25,5 градусов Цельсия.

      Укажем на еще один важный момент: в сегодняшнем тестировании принимает участие материнская плата MSI MPG Z590 GAMING CARBON WIFI. Ее конвертер питания работает по схеме 8х2+1+1. На каждый канал отведено по одной катушке индуктивности и транзисторной сборке Renesas RAA220075, выдерживающей нагрузку в 75 А. Дублеров в цепи нет, но VRM должен будет работать стабильно с любыми ЦП для платформы LGA1200. Управляет же фазами ШИМ-контроллер Intersil ISL69269. Сборки охлаждаются довольно большими радиаторами, объединенными медной теплотрубкой. Интегрирован в цепь и температурный датчик.

      Дополнительное охлаждение получили и накопители, устанавливаемые в слоты M.2. Всего можно подключить три SSD формата 2280 или 22110.

      Что важно при сборке мощного ПК, MSI MPG Z590 GAMING CARBON WIFI оснащена сразу восемью коннекторами для подключения вентиляторов. Вы можете настраивать скорость вращения крыльчаток как с ШИМ, так и без нее. Один из разъемов предназначен для подключения помпы СЖО.

      ⇡#Результаты тестирования

      Давайте для начала определимся с тем, насколько эффективно охлаждает центральный процессор MSI MPG CORELIQUID K360, а также получше познакомимся с MSI Radeon RX 6900 XT Gaming X Trio.

      MSI CORELIQUID APP

      Смотреть все
      изображения (6)

      Система MSI настраивается при помощи программы MSI CoreLiquid APP. С ее помощью вы можете отрегулировать изображение на экране и скорректировать подсветку «водянки», но главное — настроить работу подключенных к ней вентиляторов и помпы. Для пользователя заготовлено несколько профилей: Balance, Silent Mode и Game Mode. Ниже на скриншотах продемонстрирована работа открытого стенда в игровом режиме.

      В таком режиме MSI MPG CORELIQUID K360 работает довольно шумно, так как вентиляторы раскручиваются до своего максимума — 2500 об/мин. Уровень шума, измеренный с расстояния 30 см, составил 46,9 дБА. Зато температура самого горячего ядра 10-ядерного Core i9-10900K не превысила 75 градусов Цельсия даже при потреблении свыше 220 Вт.

      Эффективность СЖО не прямо зависит от частоты вращения вентиляторов, а потому совершенно не обязательно раскручивать вертушки устройства до максимума. Снизив напряжение процессора на 0,05 В и настроив помпу и вентиляторы «водянки» так, как это показано на скриншоте выше, я получил более интересные результаты при одновременном снижении уровня шума до комфортного значения в 37,4 дБА. Максимальный нагрев самого горячего ядра составил 73 градуса Цельсия! Именно с такими настройками «водянка» и тестировалась в дальнейшем. Частота вращения вентилятора, обдувающего околосокетное пространство, специально была снижена до минимума (1000 об/мин, отключить в ПО его нельзя) — большинство подобных AIO-систем не имеют такой крыльчатки в своей конструкции, а потому полученные результаты будут нагляднее.

      Ручная настройка вентиляторов

      MSI Radeon RX 6900 XT Gaming X Trio получила отменный кулер. В автоматическом режиме работы вентиляторов кулера графический чип видеокарты на открытом стенде прогрелся максимум до 69 градусов Цельсия. При этом крыльчатки раскрутились до 47 % от своего максимума, а уровень шума стенда не превысил и 36 дБА — это очень и очень тихо! Средняя частота GPU в Battlefield V составила 2431 МГц — MSI Radeon RX 6900 XT Gaming X Trio получила приличный заводской разгон. Память — холодная по меркам чипов GDDR6, а температура горячей точки составила 90 градусов Цельсия — это на 20 градусов ниже предельно допустимого значения.

      Для получения стабильных результатов частота вращения вентиляторов была увеличена до 50 %. На скриншоте выше хорошо показано, насколько видеокарта MSI стала холоднее.

      Blender 2.92 (30 минут), °C (меньше — лучше)
      Открытый стенд Радиатор СЖО установлен сверху Радиатор СЖО установлен спереди
      В1 В2 В3 П1 П2
      Верхняя панель корпуса закрыта, передняя панель корпуса закрыта, работает передний вентилятор на вдув Верхняя панель корпуса открыта, передняя панель корпуса закрыта, работает передний вентилятор на вдув Верхняя панель корпуса открыта, передняя панель корпуса открыта, работает передний вентилятор на вдув Верхняя панель корпуса закрыта, передняя панель корпуса открыта, работает задний вентилятор на выдув Верхняя панель корпуса закрыта, передняя панель корпуса закрыта, работает задний вентилятор на выдув
      Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс.
      Самое горячее ядро процессора (Core Max) 67 73 87 98 70 77 69 75 69 75 73 81
      Самый горячий модуль памяти (DIMM) 45,3 47,8 50,8 58,3 43,1 45,3 39,6 44 41,4 45 45,2 50,3
      Конвертер питания материнской платы (VRM) 72,9 77,5 71 79,5 60,6 64,5 57,6 64,5 64,5 71,5 67,3 76

      Мы специально рассмотрели работу центрального процессора и видеокарты на открытом стенде, потому что теперь есть наглядное представление о том, насколько сильно один и тот же корпус может повлиять на эффективность сопутствующих систем охлаждения при разном их расположении. Один из выводов напрашивается сам: как это ни странно, но чем хуже компьютерный корпус и его продуваемость — тем качественнее и эффективнее должны быть кулеры у видеокарты и центрального процессора. Однако мы прекрасно знаем, что обычно все получается с точностью до наоборот.

      Корпус с глухими панелями — это опасная штука. При размещении радиатора СЖО в верхней части при закрытом люке нагретый воздух покидает пространство только через перфорацию сзади и спереди — и мы видим, что при таком сценарии «водянка», извините за каламбур, начинает захлебываться. В сравнении с открытым стендом температура самого горячего ядра Core i9-10900K поднялась в среднем на 20 градусов Цельсия, а максимальный показатель ухудшился на 25 градусов! Если у корпуса и передняя, и верхняя панели глухие, то лучше радиатор СЖО установить на переднюю панель. Но на мой взгляд, в такой ситуации вообще лучше использовать суперкулер и несколько вентиляторов, работающих на вдув и выдув, — подробно про это вы можете прочитать в статье «Как правильно организовать охлаждение в игровом компьютере».

      Считаю занятным тот факт, что конвертер питания материнской платы сильнее всего (если брать среднее значение) нагрелся на открытом стенде. Как видите, даже небольшой обдув увеличивает эффективность работы радиаторов MSI MPG Z590 GAMING CARBON WIFI. Но мы получили весьма логичную картину, ведь именно с использованием открытого стенда околосокетное пространство вообще никак не обдувается. Кстати, именно в таких условиях я тестирую материнские платы — читатель должен знать, на что способно устройство в самых сложных условиях.

      И конечно же, стоит похвалить MSI MPG Z590 GAMING CARBON WIFI — VRM устройства и его охлаждение отлично справляются со своими обязанностями.

      Battlefield V (90 минут), °C (меньше — лучше)
      Открытый стенд Радиатор СЖО установлен сверху Радиатор СЖО установлен спереди
      В1 В2 В3 П1 П2
      Верхняя панель корпуса закрыта, передняя панель корпуса закрыта, работает передний вентилятор на вдув Верхняя панель корпуса открыта, передняя панель корпуса закрыта, работает передний вентилятор на вдув Верхняя панель корпуса открыта, передняя панель корпуса открыта, работает передний вентилятор на вдув Верхняя панель корпуса закрыта, передняя панель корпуса открыта, работает задний вентилятор на выдув Верхняя панель корпуса закрыта, передняя панель корпуса закрыта, работает задний вентилятор на выдув
      Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс. Среднее Макс.
      Самое горячее ядро процессора (Core Max) 53 56 90 98 64 70 64 70 55 60 60 64
      Конвертер питания материнской платы (VRM) 58,1 60,5 77 79,5 56.7 59 57,9 62 62,8 67 66,3 71
      Чипсет (PCH) 49 49 74,8 80 61 63 58,2 62 43 43 43 43
      Оперативная память (DIMM) 51,4 53,8 71,7 76.5 57,9 60,5 56,6 59 60,8 64 65,9 70
      Твердотельный накопитель (SSD) 44 45 57 61 48 53 47 53 52 54 54 57
      Графический процессор (GPU) 61,6 64 81,9 86 69 71 67,3 70 73,4 76 77,9 81
      Видеопамять (VRAM) 68,6 70 91,2 96 78,4 80 76,3 78 82,1 84 87,2 90
      Температура горячей точки видеокарты (Hot Spot) 83,2 88 101,5 108 90,6 95 88 95 95,1 100 99,6 105
      Средняя частота графического процессора, МГц 2452 2372 2421 2422 2408 2391

      Те, кто считал, что радиатор СЖО, закрепленный на передней панели корпуса, работает эффективнее системы, установленной сверху, оказались правы: разница в температурах воздуха в корпусе и за его пределами оказывается более чем заметной. Особенно сильно это проявляется, когда мы активируем еще одну «печку» в системе — видеокарту. В результате сборки «В2» и «В3» уступают варианту «П1» 9-10 градусов Цельсия.

      Но радиатор, закрепленный спереди, нагревается, уже нагретый от него воздух греет другие компоненты, и здесь мы, конечно же, смотрим на видеокарту и оперативную память. Так, максимальный нагрев горячей точки MSI Radeon RX 6900 XT Gaming X Trio при сравнении сборок «В2» и «П2» увеличился на 10 градусов — видеокарта вплотную подошла к границе троттлинга. Заметно сильнее греется и память ускорителя графики.

      Но давайте еще раз: сравнивая конфигурации «В3» и «П1», мы видим, что в первом случае центральный процессор греется сильнее на 9-10 градусов Цельсия — критичных показателей нет в обоих вариантах. При этом видеокарта (чип, видеопамять, горячая точка) греется сильнее в конфигурации «П1» на 6, 6 и 7 градусов Цельсия соответственно; оперативная память — на 5 градусов; VRM — на 5 градусов. На мой взгляд, в игровом ПК все же лучше располагать радиатор СЖО на верхней стенке корпуса, но только при условии, что она не глухая.

      Кстати, корпуса с глухими передними панелями очень часто критикуют: мол, вентиляторы, закрепленные спереди, плохо тянут воздух через решетки, расположенные сверху. Вы можете сравнить сборки «В2» и «В3» и самостоятельно, так сказать, выбрать сторону. Да, конфигурация «В3» охлаждается эффективнее. Только вот разница в нагреве CPU, VRM, DIMM, GPU, VRAM и Hot Spot составляет всего 1-2 градуса. Получается, не так уж и страшно брать корпус с глухой передней стенкой — уж для Phanteks Eclipse P600S это факт.

      ⇡#Выводы

      Сегодняшнее тестирование, прямо скажем, не изобилует неожиданными откровениями. Мы в очередной раз убедились, что эффективность работы систем охлаждения процессора и видеокарты очень сильно зависит от того, в каком корпусе они установлены. И надо всячески стараться не превратить свой ПК в душегубку — в противном случае даже использование топовых кулеров и систем жидкостного охлаждения может оказаться бесполезным. Хороший корпус — это все же хороший корпус, хоть некоторые и считают его коробкой для монтажа компьютерного железа.

      Что касается расположения радиатора необслуживаемой СЖО, то оптимальным решением станет его установка в верхней части корпуса — при наличии неглухой стенки, конечно же. Да, центральный процессор в таком варианте сборки греется сильнее, но остальное железо — меньше.

      Очевидно, эффективность охлаждения центрального процессора зависит и от типа жидкостной системы, которая будет использоваться в игровом ПК. В сегодняшнем эксперименте приняла участие довольно интересная «водянка» MSI MPG CORELIQUID K360, отличающаяся от аналогов набором фирменных фишек. Она хорошо подходит к современным топовым чипам — будь то процессоры AMD или Intel. И если RGB-подсветкой нас не удивить, то наличие информативного дисплея и вентилятора, дополнительно обдувающего конвертер питания материнской платы, определенно приглянется некоторым пользователям.

      Выражаем благодарность российским представительствам компаний MSI и Phanteks, а также компьютерному магазину «Регард» за предоставленное для тестирования оборудование.

      Как подключить второй радиатор к необслуживаемой системе отопления

      ishyfaq.ru

      Необслуживаемые системы отопления становятся все более популярными в современных домах. Они обеспечивают надежное и эффективное отопление, минимизируя затраты на обслуживание. Однако в некоторых случаях вам может понадобиться установить второй радиатор для увеличения площади обогрева или решения проблемы с неравномерным распределением тепла. В этой статье мы рассмотрим основные шаги по подключению второго радиатора к вашей необслуживаемой системе отопления.

      Шаг 1: Планирование и подготовка

      Прежде чем приступить к установке второго радиатора, необходимо провести некоторое планирование. Определитесь, где именно вы хотите установить радиатор, и убедитесь, что выбранное место позволяет получить равномерное распределение тепла. Также обратите внимание на доступность места для подключения радиатора к системе отопления.

      Примечание: Перед началом работ необходимо отключить систему отопления и остудить радиаторы для безопасного монтажа.

      Шаг 2: Прокладка трубопроводов

      Перед установкой второго радиатора необходимо проложить трубы от основной магистрали до выбранного места установки. Обычно это делается путем прокладки трубы вдоль стены или под полом. Убедитесь, что трубы достаточно герметичны и не имеют повреждений.

      Почему нужно подключить второй радиатор к необслуживаемой сжо

      Необслуживаемая система жидкого охлаждения (СЖО) является одним из наиболее эффективных способов охлаждения компьютера. Однако, при использовании высокопроизводительного оборудования или в условиях повышенных нагрузок, возможно потребуется подключение второго радиатора.

      Подключение второго радиатора к необслуживаемой СЖО может принести несколько значительных преимуществ:

      1. Увеличение радиаторной площади — добавление второго радиатора позволяет увеличить общую площадь на которой осуществляется теплоотвод. Это способствует более эффективному охлаждению компонентов, особенно в условиях повышенных нагрузок.
      2. Снижение температуры — с увеличением радиаторной площади, тепло отводится более эффективно, что позволяет снизить температуру компонентов. Это особенно важно для поддержания стабильного функционирования и продлевает срок службы оборудования.
      3. Улучшение производительности — снижение температуры компонентов позволяет им работать на более высоких тактовых частотах и повышает их производительность.
      4. Уровень шума — увеличение радиаторной площади позволяет более эффективно отводить тепло, что снижает нагрузку на вентиляторы и уровень шума оборудования. Это особенно актуально в условиях работы офисов и домашней аудитории, где тишина и комфорт являются важными факторами.

      Подключение второго радиатора к необслуживаемой СЖО предоставляет ряд значительных преимуществ, таких как увеличение радиаторной площади, снижение температуры, улучшение производительности и снижение уровня шума. Вместе с тем, важно правильно провести установку и настройку системы, чтобы добиться оптимальных результатов.

      Выбор радиатора

      Выбор радиатора является важным этапом при установке второго радиатора в необслуживаемую систему отопления. При выборе радиатора необходимо учитывать несколько факторов:

      • Теплоотдача: радиатор должен обладать достаточной теплоотдачей для обогрева комнаты. Теплоотдача измеряется в ваттах и зависит от размеров радиатора.
      • Размеры: радиатор должен соответствовать размерам помещения и иметь достаточное количество секций или панелей для равномерного распределения тепла.
      • Материал: радиаторы могут быть изготовлены из различных материалов, таких как сталь, алюминий или чугун. Каждый материал имеет свои преимущества и недостатки, поэтому выбор зависит от ваших предпочтений и бюджета.
      • Дизайн: радиаторы доступны в разнообразных дизайнах, которые могут соответствовать интерьеру комнаты. Выберите радиатор, который будет гармонично вписываться в общую атмосферу вашего помещения.
      • Стоимость: цена радиатора является важным фактором при выборе. Учтите свой бюджет и сравните цены различных моделей, чтобы найти наиболее подходящий вариант.

      Обратите внимание, что правильный выбор радиатора может значительно повлиять на эффективность и комфортность отопления вашего помещения. Перед покупкой проконсультируйтесь с специалистом или обратитесь к руководству пользователя для вашей системы отопления.

      Как выбрать подходящий радиатор

      При выборе подходящего радиатора для вашей необслуживаемой системы сжиженного газа (СЖГ) необходимо учесть несколько факторов:

      1. Теплопроизводительность: Важно определить требуемую тепловую мощность радиатора, которая будет зависеть от площади помещения, его изоляции, климатических условий и температуры, которую необходимо поддерживать.
      2. Размер и тип радиатора: Размер радиатора должен соответствовать размерам помещения и быть удобным для установки. Тип радиатора (например, панельный, секционный, конвекторный) также может влиять на его эффективность и удобство использования.
      3. Материал радиатора: Радиаторы могут быть изготовлены из различных материалов, таких как чугун, алюминий или сталь. Каждый материал имеет свои преимущества и недостатки, поэтому выбор зависит от ваших предпочтений и особенностей помещения.
      4. Энергоэффективность: При выборе радиатора стоит обратить внимание на его энергоэффективность. Некоторые радиаторы могут иметь дополнительные функции, такие как регулировка теплового потока или встроенные термостаты, которые помогут более эффективно использовать энергию и экономить на оплате счетов за отопление.
      5. Бюджет: Не менее важно учесть ваш бюджет при выборе радиатора. Цены на радиаторы могут существенно варьироваться в зависимости от их характеристик, материалов и производителя. Поэтому важно учесть свои финансовые возможности при выборе подходящего варианта.

      Имейте в виду, что правильно выбранный радиатор не только обеспечит комфортную температуру в вашем помещении, но и сэкономит вам деньги на отоплении в долгосрочной перспективе. Поэтому уделите время и внимание выбору подходящего радиатора для вашей необслуживаемой СЖГ системы.

      Необходимые инструменты

      Перед тем как приступить к установке второго радиатора, вам понадобятся следующие инструменты:

      • Отвертка — для откручивания крышки радиатора и монтажа нового радиатора;
      • Ключ для труб — для откручивания и подключения труб к радиатору;
      • Ниппельный ключ — для установки ниппелей на радиатор;
      • Уровень — для правильной установки радиатора;
      • Отрезной инструмент — для обрезки труб;
      • Герметик для резьбы — для герметизации резьбовых соединений;
      • Гидравлический ключ — для затяжки соединений;
      • Ключ для вентиля — для регулировки пропускной способности радиатора;

      Эти инструменты помогут вам безопасно и эффективно подключить второй радиатор к вашей системе отопления. Важно помнить о необходимости обращаться к специалистам, если вы не уверены в своих навыках выполнения установки радиатора.

      Что потребуется для установки

      Перед тем как приступить к установке второго радиатора в вашу необслуживаемую систему отопления, убедитесь, что у вас есть следующие материалы и инструменты:

      • Второй радиатор: выберите радиатор, подходящий для вашей системы отопления. Обратите внимание на его размеры и тепловую мощность.
      • Термостатический вентиль: необходим для регулировки теплопотерь и поддержания комфортного уровня температуры в помещении.
      • Трубопроводы и фитинги: приобретите достаточное количество труб и фитингов, чтобы подключить новый радиатор к системе отопления.
      • Инструменты: вам понадобятся гаечные ключи, отвертки, труборез, приспособления для затягивания фитингов, термометр и обычный набор ручных инструментов.
      • Изоляционный материал: для изоляции трубопроводов и предотвращения утечек тепла.
      • Расходные материалы: включают в себя герметизирующую ленту, герметик, уплотнительные кольца и прокладки.
      • Руководство по установке: обязательно ознакомьтесь с руководством, предоставленным производителем радиатора и других компонентов.

      Перед установкой убедитесь, что вы полностью понимаете процесс и имеете все необходимые материалы и инструменты. При возникновении любых сложностей или сомнений, лучше обратиться к профессиональному сантехнику.

      Подготовительные работы

      Перед установкой второго радиатора на систему отопления, необходимо выполнить ряд подготовительных работ:

      1. Проверьте состояние текущего радиатора. Убедитесь, что он работает исправно, не имеет течей и не требует ремонта.
      2. Проверьте пропускную способность трубопроводов и клапанов. Убедитесь, что они не забиты и работают исправно.
      3. Определите оптимальное место установки второго радиатора. Выберите место, где он будет равномерно распределять тепло и не создавать помех для движения в помещении.
      4. Приобретите второй радиатор и все необходимые комплектующие, такие как трубы, фитинги и клапаны.
      5. Очистите поверхность, куда будет установлен второй радиатор. Уберите с него пыль, грязь и другие загрязнения.
      6. Подготовьте инструменты, необходимые для монтажа, такие как отвертки, гаечные ключи и т.д.

      После выполнения подготовительных работ, можно приступать к установке второго радиатора на систему отопления.

      Как подготовить систему к установке

      Перед тем, как установить второй радиатор в систему отопления, необходимо выполнить несколько подготовительных шагов. В первую очередь, убедитесь, что у вас есть все необходимые инструменты и материалы:

      • Отвертка
      • Ключ для гаек
      • Терморегулятор
      • Трубы и фитинги
      • Антикоррозионный состав
      • Уровень
      • Отопительный насос
      • Прокладки и уплотнители

      Также, перед установкой второго радиатора, необходимо осмотреть систему и при необходимости выполнить ремонтные работы. Проверьте наличие течей, коррозии или повреждений в системе. В случае обнаружения проблем, необходимо их устранить до установки нового радиатора.

      Пользуйтесь теплоизоляцией вокруг труб и отверстий, чтобы минимизировать потерю тепла и эффективно использовать систему отопления. Кроме того, проверьте работу и доступность терморегулятора. Если он неисправен или устарел, замените его перед установкой нового радиатора.

      Также, не забудьте обеспечить достаточное и равномерное распределение тепла по всей системе отопления. Регулируйте расход воды в радиаторах с помощью специальных вентилей или клапанов. Это позволит достичь баланса и равномерного нагрева помещений.

      Не забывайте о безопасности при установке второго радиатора. Работайте аккуратно, избегайте подключения системы к электропитанию до завершения всех работ и проверки на наличие утечек и повреждений.

      После выполнения всех подготовительных работ, система будет готова к установке второго радиатора. Далее следует приступить к установке самого радиатора и подключению его к системе отопления.

      Монтаж радиатора

      При монтаже второго радиатора необходимо следовать ряду инструкций, чтобы обеспечить правильное подключение и работу системы отопления. Ниже представлены основные шаги монтажа:

      1. Сначала следует определить оптимальное место для установки второго радиатора. Важно выбрать место, где он будет выполнять свои функции наиболее эффективно.
      2. Приступите к монтажу кронштейна для радиатора. Он должен быть надежно закреплен на стене и обеспечивать устойчивую поддержку радиатора.
      3. Установите задвижку и термостат на второй радиатор. Они позволят регулировать температуру и поток тепла в системе отопления.
      4. Произведите подключение радиатора к трубам отопления. Проверьте герметичность соединений и убедитесь, что система подачи воды работает корректно.
      5. Установите обратный клапан, чтобы избежать обратного потока воды. Он должен быть правильно подключен, чтобы обеспечить единородное распределение тепла.
      6. При необходимости, проконтролируйте давление в системе и убедитесь в отсутствии утечек.
      7. Замкните контур и отрегулируйте температуру на термостатах обоих радиаторов. Это позволит достичь комфортного уровня отопления в помещении.

      Следуя этим шагам, вы успешно установите второй радиатор в систему отопления и обеспечите равномерное распределение тепла в помещении.

      Пошаговая инструкция по установке

      Шаг 1: Подготовка радиатора

      Перед установкой второго радиатора необходимо проверить его корректность и готовность к установке. Удостоверьтесь, что все компоненты в комплекте находятся в исправном состоянии, а радиатор сам не имеет повреждений.

      Шаг 2: Отключение системы охлаждения

      Перед началом установки необходимо отключить систему охлаждения. Выключите основное питание сжатого воздуха и дождитесь полного остывания радиатора.

      Шаг 3: Установка второго радиатора

      1. Определите оптимальное место для установки второго радиатора. Рекомендуется выбирать место в непосредственной близости от первого радиатора, чтобы обеспечить эффективную циркуляцию воздуха.

      2. Установите второй радиатор на выбранное место. Закрепите его с помощью крепежных элементов из комплекта.

      Шаг 4: Подключение второго радиатора

      1. Соедините концы трубок первого и второго радиаторов с помощью гибких соединительных шлангов. Убедитесь в надежности подсоединений.

      2. Подключите шланги к системе охлаждения. В случае необходимости используйте дополнительные адаптеры и фитинги.

      Шаг 5: Проверка и запуск системы

      1. Перед включением системы охлаждения проведите проверку подсоединений и исправность всех компонентов.

      2. Включите основное питание сжатого воздуха и проверьте работу обоих радиаторов.

      3. Убедитесь, что система охлаждения функционирует корректно и эффективно.

      Шаг 6: Завершение установки

      Завершите установку, убедившись в стабильной и безопасной работе второго радиатора. Закрепите все соединения дополнительными зажимами и проверьте их надежность.

      Проверка и настройка

      После установки второго радиатора в систему отопления следует провести проверку его работы и настроить его для оптимальной эффективности.

      Шаг 1: Проверка наличия воздуха в системе

      1. Откройте воздушный вентиль на верхней части нового радиатора.
      2. Откройте вентиль на отопительном баке или радиаторе, находящемся выше нового радиатора, чтобы обеспечить циркуляцию.
      3. После того, как воздух выйдет из системы, закройте вентили.

      Шаг 2: Настройка работы радиатора

      1. Слегка откройте вентиль на новом радиаторе.
      2. Переключатель-термостат радиатора должен быть установлен на минимум.
      3. Включите отопление и убедитесь, что вода циркулирует в обоих радиаторах.
      4. Постепенно увеличивайте положение переключателя-термостата на новом радиаторе, чтобы достичь комфортной температуры в помещении.
      5. Дайте системе отопления работать несколько дней, чтобы проверить эффективность нового радиатора и произвести корректировку, если необходимо.

      После прохождения этой проверки и настройки, ваш второй радиатор должен работать эффективно и обеспечивать удовлетворительное отопление в помещении.

      Вопрос-ответ

      Какой радиатор подходит для подключения к необслуживаемой сжо?

      Для подключения второго радиатора к необслуживаемой сжо необходимо выбрать радиатор правильного размера, который соответствует мощности системы отопления и имеет соответствующие подключения.

      Как установить второй радиатор в систему необслуживаемой сжо?

      Для установки второго радиатора в систему необслуживаемой сжо необходимо отключить систему отопления, распустить систему для сброса давления, подключить новый радиатор к уже существующей системе, затем заполнить систему водой и проверить работоспособность.

      Какие инструменты и материалы нужны для установки второго радиатора в систему необслуживаемой сжо?

      Для установки второго радиатора в систему необслуживаемой сжо потребуются следующие инструменты и материалы: отвертка, ключи, трубы и фитинги для соединения радиатора с системой отопления, краны, термостат, держатель для радиатора, герметик для герметизации соединений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
