Как сделать дискретный график в маткаде
Используйте контурные графики для визуализации функции двух переменных или 3D-данных. Данные могут храниться в матрице или в векторе из трех матриц, возвращаемом функцией CreateMesh .
Входные данные для контурных графиков
Контурные функции поддерживают четыре формата входных данных:
• функция двух переменных;
• принимающая значения в виде векторов функция двух параметров с тремя элементами, определяющими координаты x, y и z;
• матрица m*n , в которой индексы ячейки представляют координаты x и y, а значение ячейки представляет координаты z;
• вектор из трех вложенных матриц, представляющих координаты X, Y и Z и являющихся выходными данными функции CreateMesh ;
• На контурных графиках могут строиться только поверхности, которые определены в каждой точке данной поверхности. Если отсутствует определение одной точки, контурный график возвращает ошибку.
• Невозможно построить на контурном графике свободные данные x, y, z. Для этого следует использовать 3D-график. В 3D-графиках при использовании свободных данных x, y, z PTC Mathcad не может создать поверхность и отображает точки в трехмерном пространстве.
Управление диапазонами осей
По умолчанию для осей X, Y, Z вновь вставленного контурного графика задается область дискретных значений от -10 до +10. При вводе функции, матрицы или вектора из трех вложенных матриц в местозаполнитель выражения оси области дискретных значений осей X, Y, Z автоматически изменяются так, чтобы поместились все точки данных.
Область дискретных значений любой оси можно править вручную, изменяя значения ее делений. Имеются 3 деления:
• Деление нижнего предела (Lower limit tick mark)
• Деление интервала (Interval tick mark)
• Деление верхнего предела (Upper limit tick mark)
Значения контура можно указывать непосредственно на делениях цветовой шкалы (ось Z).
В отличие от графиков XY, чтобы восстановить значения по умолчанию для оси Z, необходимо удалить значения всех трех делений.
Обработка сингулярностей
Контурный график может правильно отобразить точку данных, имеющую сингулярность, если она расположена в середине набора данных. Если точка сингулярности совпадает с нижним или верхним пределом оси X или Y либо находится близко от них, возникает ошибка.
Построение дискретных значений
Всем доброго времени суток!
Есть коэффициенты разложения Фурье, и их нужно построить на графике, как показано на рисунке. (т.е. что бы точки не соединялись в общий график, а были как «столбики»).
Подскажите, как это сделать?
Лучшие ответы ( 1 )
94731 / 64177 / 26122
Регистрация: 12.04.2006
Сообщений: 116,782
Ответы с готовыми решениями:
Как сложить два набора дискретных значений для вычисления средних значений
Добрый день. Возникла проблема, надо сложить два набора дискретных значений для вычисления средних.
Определение временных интервалов для дискретных значений определенных полей
Возникли трудности при составлении запроса. Имеется постоянно обновляемая таблица в mysql вида.
Вычисление значений функции F(x) и построение таблицы значений F(x)
Дана функция F(x). Написать и отладить программу, в которой будет реализовано вычисление значений.
Построение таблицы значений
Помогите построить таблицу значений функции F=-2.3cos((x-7)/y) при -7<=x<=-3 c шагом 1.5; 3<=y<=5 c.
5243 / 4029 / 1386
Регистрация: 30.07.2012
Сообщений: 12,315
Сообщение было отмечено LeonidPetrosian как решение
Решение
Сообщение от LeonidPetrosian
Как сделать дискретный график в маткаде
При выборе режима построения двумерного графика в координатных осях Х-У на рабоче листе создается шаблон (на рис. 1.12 слева) с полями-заполнителями для задания отображаемых данных по осям абсцисс и ординат (имена аргументов и функций или выражения для них, а также диапазоны изменения значений). Заполнитель у середины оси координат предназначен для переменной или выражения, отображаемого по этой оси. Заполнители для граничных значений появляются после ввода аргумента и/или функции. Граничные значения по осям выбираются автоматически в соответствии с диапазоном изменения величин, но их можно задать, щелкнув в области соответствующих полей-заполнителей и изменив значения в них.
В правом фрагменте рис. 1.12 показан заполненный параметрами шаблон, причем диапазоны значений по осям определены вручную. Отметим, что эти значения видны только в режиме редактирования графика (наличие углового курсора на рисунках свидетельствует, что блок с графиком в данный момент выделен).

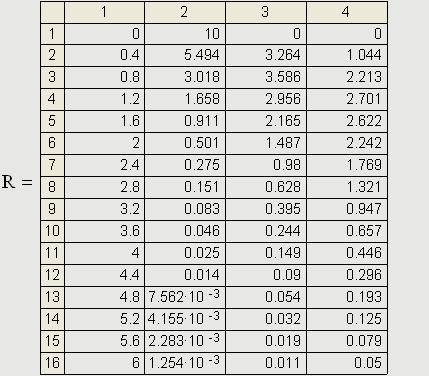

По оси абсцисс можно отложить простую переменную, задав для нее граничные значения (как на рис. 1.12), диапазон (о формировании диапазонов см. раздел «Работа с матрицами»), вектор значений. В заполнителях у оси ординат обычно помещают функции, выражения или векторы. На рис. 1.13 значения аргументов и трех функций размещены в столбцах двумерной ьатрицы. На графике отображены значения элементов из соответствующих столбцов.
В одной графической области можно построить несколько графиков. Для этого надо у соответствующей оси перечислить несколько выражений через запятую (см. рис. 1.13).
Разные кривые изображаются разным цветом, а для форматирования графика надо дважды щелкнуть на области графика. Для управления отображением построенных линий служит вкладка Следы (Traces) в открывшемся диалоговом окне (рис. 1.14). Текущий формат каждой линии приведен в списке, а под списком расположены элементы управления, позволяющие изменять формат. Поле Метка легенды (Legend Label) задает описание линии, которое отображается только при сбросе флажка «Скрыть описание» (Hide Legend). Список Символ (Symbol) позволяет выбрать маркеры для отдельных точек, список Линия (Line) задает тип линии, список Цвет (Color) — цвет. Список Тип (Туре) определяет способ связи отдельных точек, а список Размер (Width) — толщину линии. Приведенные на рис. 1.14 параметры соответствуют графику, отображенному на предыдущем рисунке.
Аналогичным образом строится и форматируется график в полярных координатах, а для графиков других типов предварительно следует создать матрицы значений координат точек.
Для построения простейшего трехмерного графика, необходимо задать матрицу значений. Отобразить эту матрицу можно в виде поверхности, столбчатой диаграммы или линий уровня. Для отображения векторного поля значения матрицы должны быть комплексными. В этом случае в каждой точке графика отображается вектор с координатами, равными действительной и мнимой частям элемента матрицы. Во всех этих случаях после создания области графика необходимо указать вместо заполнителя имя матрицы, содержащей необходимые значения.
Для построения параметрического точечного графика командой требуется задать три вектора с одинаковым числом элементов, которые соответствуют х-, у- и z-координатам точек, отображаемых на графике. В области графика эти три вектора указываются внутри скобок через запятую. Аналогичным образом можно построить поверхность, заданную параметрически. Для этого надо задать три матрицы, содержащие, соответственно, х-, у- и z-координаты точек поверхности. В шаблоне в области графика эти три матрицы указываются в скобках через запятую.
Таким образом, можно построить практически любую криволинейную поверхность, в том числе с самопересечениями.
