Как подключить aux вместо кассеты

Линейный вход на магнитоле вместо кассеты

Зачем нужен линейный вход ( AUX-In )? На него передается аналоговый звук с FM или TV-тюнера, CD-привода, МП3 плеера или мобильного телефона. В этом случае сам магнитофон работает как усилитель звука, а источником является не его кассета или диск, а подключенное внешнее устройство. Сейчас стали модными и популярные всякие док-станции к Айподам, Айфонам, представляющие из себя обычные УНЧ с колонками. Но ведь эту функцию прекрасно выполнит и старая автомагнитола, магнитофон или музыкальный центр. А если у него отсутствует линейный вход для слабых внешних источников — его нетрудно вывести самому. Тем более таких музыкальных агрегатов у каждого имеется предостаточно.

Мы не будем рассматривать случаи, когда Line-OUT уже предусмотрен на плате устройства. Тогда просто впаиваются провода или недостающие компоненты (обычно пару резисторов и конденсаторов). Рассмотрим тот вариант, когда возможность подключения МП3 плеера к магнитофону даже не планировалась. Проще всего подключиться к регулятору громкости, но так как современные магнитолы имеют цифровое (кнопочное) управление уровнем звука — можно подавать сигналы непосредственно но вход усилителя.

Тут надо разобрать устройство и найти у него усилитель мощности звука. Чаще всего это небольшая микросхема с радиатором. В нашем случае, при доработке СД магнитолы AIWA CSD-TD20 , это будет впаянная прямо на плату стереофоническая микросхема с радиатором над ней. В других устройствах она может крепиться на алюминиевой пластине-охладителе.

Марка микросхемы неизвестна (что чаще всего и бывает), поэтому если вам лень искать схему данного девайса, чтоб понять где у микросхемы входы звука, можно просто аккуратно ткнуть отвёрткой по-очереди на все. Там где зафонит или загудит — это и будут входы. Ищем правый и левый канал.

К ним припаиваем экранированный стереокабель. Обязательно в надёжном экране, так как могут быть наводки и фон от трансформатора питания.

Ещё лучше линейные выходы подпаять к оконечным разделительным конденсаторам, стоящим перед микросхемой усилителя. Так будет безопаснее для микросхемы, на случай если на вход пойдёт постоянный ток или их коротнут.

Не пытайтесь, в случае с кассетной магнитолой, подавать звук с плеера на головку воспроизведения. Сигнал с магнитной головки очень слабый, поэтому за головкой стоит чувствительный усилитель. Кроме того, в усилителе воспроизведения применена частотная коррекция и АЧХ его очень неравномерна. С подъемом по низким и пиком на 10-12 кГц. Для магнитной головки так и надо: для компенсации падения отдачи на низких частотах, что для линейного входа не приемлимо. Так что врезаться надо после усилителя воспроизведения и до оконечных усилителей.

Провод выводим через любое удобное отверстие в корпусе магнитофона. Перед выходом наружу, кабель надо завязать узлом, чтоб случайно дёрнув за него не вытащить из девайса внутренности:)

На конце паяем стандартный штекер 3,5″ как для наушников. Его и будем втыкать в MP3 плеер или мобильный телефон с плеером. Или не штекер, а два тюльпана, как в автоусилителях. Всё, музычка готова!

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

• Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
• Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
• Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
• Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
• Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

• средняя крестовая отвертка;
• нож;
• набор штатных ключей, чтобы извлечь магнитолу;
• перемычка от HDD накопителя компьютера;
• провод от наушников;
• разъем jack 3,5 мм;
• изолента;
• USB-кабель.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

• кабель для левого канала;
• провод правого канала;
• экранировка.

На штатной магнитоле

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

• LCH. Означает левый стереоканал.
• RCH. Правый стереоканал.
• GND. «Земля».

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Все детали устанавливаются в обратной последовательности. Полученный трехжильный провод подводят к штатной магнитоле и выводят в бардачок или салон автомобиля, после чего остается только подключить jack 3,5 мм. Для этого используют паяльник. После окончания процедуры можно подсоединять другие устройства для прослушивания музыки на динамиках авто.

На кассетном проигрывателе

Если в автомобиле устаревший проигрыватель, а владельцу хочется подключить AUX-вход для прослушивания музыки с внешнего устройства, то потребуется сделать гнездо своими руками. Набор инструментов не отличается от других способов установки. Процесс начинается с выкручивания болтов, удерживающих проигрыватель в нише. Затем проигрыватель извлекают и откручивают саморезы с крышки автомагнитолы. После этого становится доступным лентопротяжный механизм кассетного магнитофона.

Устройство крепится на специальные защелки металлической отделки. Подключение AUX-входа в старую магнитолу делается как с извлечением механизма, так с оставлением конструкции на месте. Это зависит, будет ли устройство мешать добираться до регулятора громкости. Затем из проигрывателя извлекают трехконтактный регулятор звука. К нему требуется припаять 3 провода:

• общий;
• для левого канала;
• для правого стереоканала.

Чтобы изолировать эти места, необходимо поместить провода в термоусадку. Затем магнитофон собирают и устанавливают в нишу. Теперь следует присоединить AUX в кассетную магнитолу и вывести в бардачок. Для этого припаивается разъем 3,5 мм. В кассетной магнитоле после этого нельзя будет вставлять для прослушивания кассеты, т.к. оно будет использовано для провода входа AUX.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Перечитав кучу форумов по активации AUX входа в штатной магнитоле Мазда, я пришёл к выводу, что дело это почти безнадёжное. Магнитола обменивается с внешним чейнджером протоколом, который никто так и не эмулировал. Поэтому было решено идти более примитивным путём, хотя от этого не менее эффективным. Дополнительных кнопок и переключателей вешать не хотелось, и в то же время нужно было сохранить основные функции магнитолы.

Для реализации входа решено было воспользоваться трактом магнитофона. Да, сейчас кассеты уже никто не слушает, но коль магнитофон есть в магнитоле, то полностью от него избавляться не хотелось. Итак, дальше по пунктам:

1. Находим на печатной плате микросхему IC371 (LA3161)и подпаиваемся к её «обвязке», как показано на фото. Это будут наши входы – правый и левый каналы. Для подключения внешнего источника используем стандартный 3,5 мм разъём. В сигнальный провод каждого канала нужно обязательно включить конденсатор емкостью 0,1 – 1 мкФ.

2. Снимаем лентопротяжный механизм (ЛПМ). Будьте очень осторожны со шлейфом, его можно легко повредить. Далее снимаем нижний кожух и находим на плате ЛПМ два переключателя – включения магнитофона и блокировки звука (switch mute). Во втором переключателе отрезаем одну дорожку – и подпаиваем к освободившемуся выводу зелёный провод (здесь и далее цвета в соответствии с фото). К первому переключателю подключаем два провода – синий и серый. Разрезаем плюс питания двигателя и к двигателю припаиваем белый провод. И наконец, подпаиваемся к плюсу питанию 12В (красный) – в стандартной схеме оно появляется, только если включен режим магнитофона – ТАРЕ, и желтый – общий (корпус) Ставим ЛПМ на место.

3. С подключениями к магнитоле закончили. Теперь нужно эти все провода подключить к «коммутатору», которое будет управлять выбором режима работы магнитолы. В качестве такого коммутационного устройства применяем простейший транзисторный ключ и реле:

4. Принцип работы схемы – она активна только при включении режима ТАРЕ –в этом случае на неё с ЛПМ приходит 12В, причём, вне зависимости от того, вставлена кассета или нет – это обеспечивается за счёт имитации вставленной кассеты нормально замкнутыми контактами К1.1 реле. Вторая группа контактов реле К1.2. является нормально-разомкнутыми и разрывает питание двигателя ЛПМ. Переключатель switch mute разомкнут, если вставлена кассета и замкнут, когда она извлечена.
Получается, что когда мы включили режим ТАРЕ, то задействовали предварительный усилитель магнитофона и, если кассета вставлена, то переключатель switch mute разомкнут, следовательно, реле подтянуто, работает двигатель магнитофона и идёт воспроизведение с кассеты. При извлечении кассеты переключатель switch mute замыкается, реле отпускает, разрывает цепь двигателя, но контактами К1.1, которые в этот момент замыкаются, удерживает питание на усилителе воспроизведения магнитофона и можно подавать на вход сигнал с внешнего источника – в моём случае, это навигатор, поддерживающий воспроизведение МР3 файлов и видео. Дополнительно можно задействовать ещё одно реле для разрыва сигнала с внешнего входа, когда вставлена кассета, ведь если в этом случае подать на внешний вход сигнал, то в динамиках получим микширование двух сигналов. Но я считаю, что это уже лишнее.
Все остальные функции магнитолы работают, как и до «модернизации».

Здравствуйте. Есть кассетная магнитола, но нет возможности слушать музыку с цифровых носителей. Решил впаять линейный вход, но оставить функции радио и магнитофона. Для этого надо три переключателя.
Собираем блок из трех переключателей.

Вставляем в магнитолу.

Переключатель с рычагом, на рычаг нажимает кассета.

Впаиваем сам линейный вход, я впаял после предварительного усилителя, чтобы на лин. входе были все настройки.

А теперь самое главное, сейчас магнитола работает как и работала. Включаем радио играет радио, вставляем кассету играет кассета. Ни чего не изменилось.
Но если вставить специальную кассету, то включается линейный вход. При этом моторчик не крутится.

Возможность купить хорошую музыку есть, но жалко хороших старых магнитол, да и кассеты иногда слушаю.
Всем удачи.

Метки: линейный вход, магнитола.

Комментарии 63

А почему не припаяться к головке? Сегодня хочу себе сделать, думаю как лучше чтоб звучало качественно. Почему после усилителя?

На линейном выходе уже достаточно сильный сигнал.

Тоже хочу сделать, только разобраться не могу. Можешь помочь?

Напиши полное название магнитолы, если найду сервис мануал, то на схеме отмечу куда впайваться.

Недавно делали подобный выход на штатную пятой бмв 2000 годов но там другую магнитолу сложно воткнуть чем и оправдывается эта модернизация

Конечно с кассетой расставаться жалко, но зачем такое мудрить, если всё уже придумали наши китайские товарищи и цена демократичная — ru.aliexpress.com/item/Ne…wholesale/1091908161.html

Звук гуано с этими касетами.

Конечно с кассетой расставаться жалко, но зачем такое мудрить, если всё уже придумали наши китайские товарищи и цена демократичная — ru.aliexpress.com/item/Ne…wholesale/1091908161.html

Прежде чем сравнивать, надо послушать. А китайцы ни чего хорошего пока не сделали.

Да, магнитолы «Made in Japan» жалко, это не то что нынешнее гавно…

Хорошая идейка модернизации морально устаревшей техники.
Позволю вставить свои соображения по поводу кассетной части…
Если долго держать вставленной кассету с отключенным двигателем то прижимной ролик может деформироваться о тонвал(он не крутится) и получится этакая вмятика на нем. Если вставить после этого нормальную кассету то при ее воспроизведении появится детонация из-за этой ямки. Я конечно не знаю про качество резины ролика пионера но отечественные майфуны и китайщина имеют такую болячку.

Все магнитофоны имеют такую болячку, кассетные, катушечные и даже видео. Если есть пауза с отводом ролика, то проблема решается, а в моем случае можно переключать реверс и не оставлять кассету.

человеку делать нех где ты нашел кассеты я их не видел лет уже10

Они до сих пор продаются, а есть что делать или нет, не вам судить. Лучше после работы на диване валяться?

От кассеты навеяло детством. За работу огромный респект. Пытался схимичить со своей магнитолой что то получился звук — ужас. Наверно не туда припаял. А вообще есть идея внедрить МР3 плеер внутрь с флэшкой и линейным входом.

По случаю был приобретен старенький, но вполне живой и сладкоголосый автомобильный магнитофон Pioneer KEH-P4510 с целью установки его в машину взамен простой китайской «затычке», которая стояла у прежних хозяев.

Разумеется, предполагалось сделать ему линейный вход (AUX), а затем и USB, Bluetooth и далее по списку. Но AUX, конечно, первичен.

Казалось бы, что может быть проще: находим выход предусилка, перерезаем дорожки, припаиваем провод, выкидываем кассетоприемник и ставим кнопочку вместо концевика, показывающего состояние деки. Кнопочка и станет переключателем радио-AUX. Я однажды уже делал это со штатным Опелевским кассетником. Даже кнопку эту под клавишу EJECT поставил – снаружи ничего не видно.

Эмулятор было решено делать по схеме симметричного мультивибратора.
Здесь я отвлекусь и напомню, что одним из принципов моих самоделок есть «утилизация старья». Поэтому, естественно, мигалку я делал на советских германиевых транзисторах серии МП, которых у меня вагон. (Ну, глупо же идти, покупать современный полупроводниковый прибор, когда есть старичок, который вполне справится.)
Когда-то, еще в детстве, я нашел целую гору плат выброшенных то ли с телефонной станции, то ли со станции постановки радиопомех. Там были чудесные сборочные заготовки из пластмассы для двух транзисторов и рассыпухи. Я их использую, если леплю что-то на советской базе, ну и, конечно, если место позволяет.
Вот на этой «платформе» я и собрал свой эмулятор.

Я решил отказаться от родных оптопар в пользу обычных оптронов 817. Оптроны стоят в плечах мультивибратора и имитируют нормальную работу лентопротяжки. Для красоты я поставил еще и по светодиоду, которые весело перемигивались, показывая, что устройство работает нормально. Общая схема с изменениями стала такова:

Однако что-то пошло не так. По непонятным причинам, когда я добавлял громкости, контроллер блокировал работу и выключал магнитолу. Сначала показалось, что это идет от пульсаций питания. Я поставил ёмкость, чтобы сгладить колебания, но это не помогло. Проверка показала, что проблема в оптронах. (Что за проблема, мне, человеку неопытному, понять было трудно.)
Тогда я пошел другим путем. Я использовал родные оптопары, а мигать стал прямо их светодиодами. Это сработало.
Схема изменилась.

Пришлось, правда, заблокировать подкатушники в положениях, когда шторки не перегораживают свет оптопар. Фантазия моя кончилась, и я просто вставил туда первый подходящий предмет. Им оказалась зубочистка.

Теперь все работает нормально. Музыка не выключается.
Эмулятор я установил на место, освободившееся после извлечения основного мотора привода кассеты.

Я уже и забыл про этот девайс. не благодари

Вообще, странное решение из старого пионера изобрести велик. Сейчас мрз-аппараты (брендовые) стоят в районе 3 тыр — алпайн, пионер, сони, дживсы и кенвуды. Почти у всех реализован AUX. Тем более, что единичка в маркировке модели указывает на самую бюджетную линейку аппарата, которому уже минимум 10 лет (10-15 лет этой модели).
UPD. Сорь, модель 4510. Но мало что меняет. Тогда ниже 4-ки была только тройка, такой же корч.

Смотря что подразумевается под качеством.
источник картинки

ну я такие гамнитолки ещё в девянстых видал, и именно тогда это был писк. А усилок там д.же неплохой, те же мптришки похужее имеют.

Добавлено в 11:24

ога ога, ты в кусре какое напряжение на хводе предусилителя и УВ?

Вот есть заебачая штука. В гараже который год в старом центре трудится

Подтверждаю
Отличная штука покупал себе такую в старенький Ягуар в кассетную магнитолу

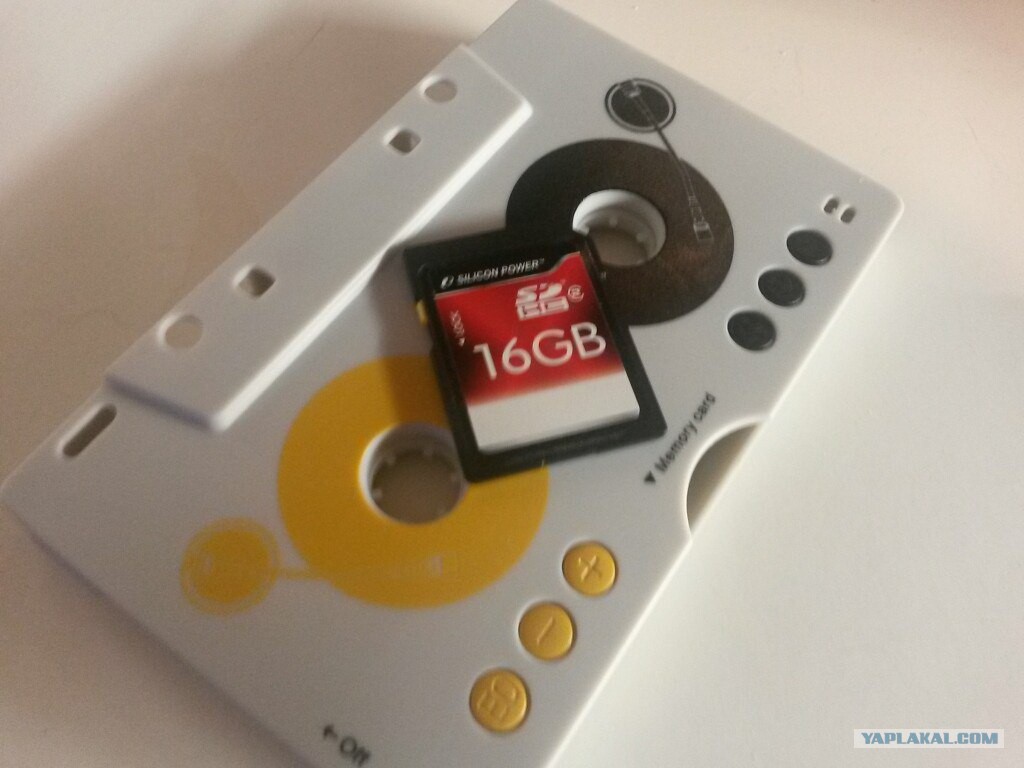

Кстати такая кассета 16 ГБ карточку распознает — проверено

FM модулятор тоже страшно представить.

Да ну нафиг, ща у любого электронщика буржуйки и планарки, как у дурака фантиков, мамки дохлые, приемники и.т.д. но тс видимо плюшкин в тяжелой стадии.

Китайский мп3 или я раз от фм-трансмитера «бошку» открутил и в шторку деки вколхозил, а там и картридер и юсб полноценный.

Когда то так же бегло ЧИТАЛ электросхемы и создавал свои (курсовые проекты).
Дипломной работой было создание рабочей электросхемы счетчика маркеров взлетно-посадочной полосы с сигнальной лампой на лицевом контроллере.

Не те транзисторы ты применил , ох не те.
Вот такие надо было.

ПС. А зачем говноМП транзисторы хранишь ?

Вот такое чуто за 10 долларов есть

я когда провод для прикуривания авто (ну когда акуум сдох) делал, так там надо было к зажимам кабели припаять, я чуть дураком тогда не стал.
Никогда ни за что ни за какие ковришки я не буду заниматься подобным
фото из интернетов

Извини автор, но у мня только одна картинка всплывает

блин, хватит. Высохшие електролиты, они таки не сохли, а из за хуёвых ген бывало хлопали.
про высоковольтную подсветку вообще рассмешил.
В данном аппарате дисплей вообще на лампе, и никаких жк. А те которые шли с жк подсвечивались обычной лампочкой. Странно? Нет, дисплеи то монохромные были.

Добавлено в 13:21

ну те среднее то получше сегодняшнего будет. Насчёт высохших кондюков, дык там они сохли гораздо меньше.

Еще мои рукожопства 🙂

Я понимаю, речь идет о подключении линейного входа через доп. конденсаторы прямо к микросхеме УМ?
Я не хочу.
1. Есть ненужное устройство — кассетная дека. Логично дать вход вместо нее. При этом сохраняется вся коммутация и логика управления устройством. В т.ч. и то, что показывается на дисплее.
2. Я молчу про то, что при такой схеме мы теряем темброблок и DSP.
3. И, конечно же, придется вставить кассету и крутить ее совершенно бессмысленно в лентопротяжке только лишь для того, чтобы дека думала, что все в порядке. Собственно, обман контроллера деки и был целью всей работы.

Добавлено в 13:48

Пробовал. В этой модели — без сидиченджера не работает.

По поводу хуёвых ген — электролитические кондёры имеют свойство терять ёмкость, и виной тому далеко не генераторы. отечественную технику 70-80х годов вспомните.

Читайте также:

• Установка 1 din магнитолы в форд фокус 3
• Автомагнитолы читающие формат dsd
• Мазда 6 магнитола не читает диск
• Подключение магнитолы honda hr v
• Как снять магнитолу на ленд крузер 100

Как слушать музыку в машине с телефона: Bluetooth, AUX, USB кабель, трансмиттер

Существует много способов, которыми можно подключить телефон к автомагнитоле и слушать любимую музыку с телефона в автомобиле. Это удобно, ведь сейчас практически у каждого вся музыка хранится в смартфоне. К тому же многие используют музыкальные сервисы типа Apple Music, Google Play Музыка, Spotify и т. д., чтобы слушать музыку онлайн (или через интернет с VK, других приложений и сайтов) . Не важно, используете вы музыкальные сервисы, или музыка загружена на флешку телефона, вы можете слушать ее в автомобиле, просто подключив телефоне к магнитоле по Bluetooth, с помощью кабеля USB, AUX, или другим способом. В этой статье мы рассмотрим все возможные способы, с помощью которых можно соединить смартфон с автомагнитолой.

Существует огромное количество штатных головных устройств и универсальных автомагнитол. Все они отличаются своими возможностями и функционалом. Какие-то могут проигрывать музыку только со старых кассет и принимать радио, а какие-то уже не поддерживают компакт-диски. Современные магнитолы чаще всего поддерживают воспроизведение музыки только с USB-накопителей, SD карт и по Bluetooth.

Самые новые и продвинутые штатные и универсальные магнитолы (аудиосистемы) имеют поддержку Apple CarPlay и Android Auto. Разумеется, что к таким современным устройствам подключить свой смартфон на Android, или iPhone можно вообще без проблем (и не только для доступа к музыке) , чаще всего даже без использования проводов. Но даже к старой автомагнитоле можно подключить телефон и использовать его для прослушивания музыки в автомобиле. Даже если нет AUX. Практически все способы одинаково подходят как для iPhone, так и для смартфонов на Android. Обычный кнопочный мобильный телефон так же можно подключить.

Способы подключения смартфона к автомагнитоле

Большинство решений, о которых я расскажу в этой статье, я проверил на собственном опыте. Начну из самых удобных и актуальных (на мой взгляд) . Так как статья будет большой, используя меню (содержание статьи) ниже, вы можете сразу перейти к способу подключения, который подходит именно вам. Если вы еще не знаете, какой способ выбрать (исходя из возможностей вашей магнитолы и смартфона) , то рекомендую ознакомиться со всеми возможными вариантами.

1. Беспроводное подключение по Bluetooth
2. Соединение через AUX
3. С помощью USB-кабеля
4. Через Bluetooth трансмиттер (если в магнитоле нет Bluetooth)
5. Через радио (FM-трансмиттер)
6. Специальный эмулятор
7. Apple CarPlay или Android Auto

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы) , есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO) . Обычно это делается с помощью кнопки Mode.
   Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз) .
2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.

3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.

4. Все подключилось!

5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает) . Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.
   Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB. После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».

Подключаем телефон к магнитоле через AUX

Самый простой и быстрый способ. К тому же даже в старых магнитолах, как правило есть AUX вход. А на телефоне есть 3.5 mm выход на наушники. Или в комплекте идет переходник. На магнитоле AUX вход выглядит примерно вот так:

Это вход под обычный 3.5 mm jack. Если у вас штатная магнитола, то вход AUX может быть где-то в подлокотнике, бардачке, каком-то кармашке. Для соединения магнитолы с телефоном через AUX нужен кабель 3.5 mm jack — 3.5 mm jack.

У меня он был в комплекте. Если у вас его нет, то купить его можно практически в любом магазине цифровой техники. Он не дорогой.

Выполняем подключение:

1. Один конец кабеля вставляем в AUX вход на магнитоле, а второй в 3.5 mm выход на телефоне.

2. Магнитолу переключаем в режим AUX.

3. На телефоне включаем музыку и слушаем ее в своем автомобиле.

4. Управлять воспроизведением музыки можно только на телефоне.

Айфон точно так же можно подключить через AUX.

Если у вас новый Айфон на котором уже нет 3.5 mm выхода, то используйте переходник. Если переходника не было в комплекте с телефоном, то придется купить его самостоятельно. Кстати, я уже видел в интернете кабель Lightning — 3.5 mm jack.

Я сам часто слушаю музыку в машине через AUX, так как Bluetooth в моей магнитоле нет. Не так удобно, как по Bluetooth, но тоже не плохо.

Через USB кабель

Задача в том, чтобы использовать телефон просто как накопитель. То есть на флешке (или внутренней памяти) телефона есть музыка, мы подключаем телефон к магнитоле по USB в режиме передачи данных, магнитола сканирует память телефона, находит там аудио файлы и начинает их проигрывать. Как будто мы подключили обычную флешку.

Обратите внимание! Возможности данного способа подключения сильно зависят от функционала магнитолы. Например, есть магнитолы, которые поддерживают подключение Андроид устройств по USB. При этом на телефоне устанавливается специальное приложение. Управлять воспроизведением можно как с телефона, так и с магнитолы.

Что важно:

• Автомагнитола должна быть с USB входом. Снова же, если это штатная система, то USB вход скорее всего расположен в бардачке, или в подлокотнике.
• iPhone так подключить скорее всего не получится. Потому что iPhone нельзя использовать как накопитель. Разве что только в вашей машине есть поддержка Apple CarPlay. Или магнитола поддерживает подключение iPhone по кабелю (смотрите характеристики) . Такая возможность есть на некоторых моделях от Alpine, BOSS, JVC, Kenwood, Pioneer.
• Чаще всего нужен кабель USB — Micro USB. Или USB — USB Type-C (на новых, топовых смартфонах) . Но не каждый кабель подойдет. Дело в том, что есть кабеля, которые изначально разработаны только для зарядки телефона. Отличить его сложно. Нужен именно USB кабель для передачи данных. Тот, который идет в комплекте с телефоном должен работать.
• Слушать можно только ту музыку, которая сохранена в памяти телефона (или на флешке) . Музыку через интернет, разные музыкальные сервисы (тот же Spotify, Deezer) , приложения, браузер, слушать не получится. Исключение – автомобили с Android Auto и Apple CarPlay (о них я расскажу в конце статьи) . На них при подключении смартфона по USB кабелю функционал будет огромный. В том числе доступ к музыкальным онлайн сервисам.
• Можно попробовать подключить не только Android смартфон, но и какой-то обычный, кнопочный телефон. Главное, чтобы он определялся как USB накопитель. Если вы подключаете его по USB к компьютеру и просто передаете файлы, то и в машине скорее всего получится подключить.
• Телефон будет сразу заряжаться.

Соединяем смартфон с магнитолой:

1. Подключаем один конец USB кабеля к телефону, а другой к автомагнитоле.

2. Возможно, телефон спросит в каком режиме выполнить подключение. Или вручную в настройках выбираем «Передача файлов» (устройство сохранения данных) .

3. Если магнитола автоматически не переключилась в режим «USB», то сделайте это вручную.
4. После чтения USB накопителя должны появиться аудио файлы и начнется воспроизведение музыки с телефона.

5. Чаще всего управлять воспроизведением можно только на автомагнитоле.

Способ рабочий, можно использовать. Но как мы уже выяснили, у него есть много минусов и разных нюансов.

Через Bluetooth трансмиттер или ресивер (приемник)

Нам понадобится специальное устройство Bluetooth трансмиттер, или Bluetooth ресивер (еще их называют Bluetooth AUX приемник) . И магнитола с AUX входом. Суть в том, чтобы добавить поддержку Bluetooth для магнитолы, в которой ее нет.

В двух словах в чем разница между трансмиттером и ресивером. Трансмиттер может работать в двух режимах: получать звук по Bluetooth с того же телефона и передавать его на колонки, наушники, магнитолу. Или получать звук по кабелю и передавать его по Bluetooth на те же наушники. То есть, работать на прием и передачу (TX — передатчик, RX — приемник) . А Bluetooth-ресивер может только принимать звук по Bluetooth и передавать его по кабелю.

Как вы уже поняли, нам подходят оба устройства. Так как нам нужно принять звук со смартфона по Bluetooth и передать его на автомагнитолу через AUX. Не буду долго рассказывать, а лучше покажу как это работает на реальном примере.

1. Подключаем Bluetooth трансмиттер (ресивер) к питанию от зарядки, или USB-порта магнитолы. Так же соединяем магнитолу с трансмиттером с помощью 3.5 mm кабеля через AUX.

2. Если у вас именно Bluetooth трансмиттер, то он должен быть переключен в режим приемника (RX) . Ну и в режим AUX, если на нем есть другие режимы.
3. Включаем трансмиттер (зависит от модели) . Мой нужно включать, так как в нем есть встроенная батарея. Но есть модели, которые начинают работать сразу после подключения к питанию.
4. Активируем на трансмиттере режим подключения (чтобы наш телефон смог его увидеть) . Возможно, он уже по умолчанию доступен для поиска сразу после подключения. Снова же, все зависит от конкретной модели.
5. В настройках Bluetooth на смартфоне выбираем наш трансмиттер и подключаемся к нему.

6. Магнитолу переключаем в режим AUX.
7. Теперь можно включать музыку в любом приложении на телефоне и слушать ее в своем автомобиле.
   На фото выше видно, что в качестве источника для вывода звука выбран BT-B19 (мой трансмиттер) .

У меня модель трансмиттера не совсем подходящая для использования в автомобиле. Он очень большой, с батареей. Есть более компактные и простые модели, по размеру меньше чем флешка.

Через FM-трансмиттер (радио)

FM-трансмиттер – это отдельное устройство, которое принимает звук со смартфона по Bluetooth, или AUX и передает его на магнитолу через радио (FM-тюнер) . Радио на магнитоле настраивается на FM частоту, на которой вещает звук FM-трансмиттер.

Если ваша магнитола читает только кассеты или CD диски и ловит радио, то к ней можно подключить ваш телефон через FM-трансмиттер. Есть огромное количество разных устройств. Они отличаются своими возможностями, дизайном и т. д. Кроме передачи музыки с телефона через радио, FM-трансмиттеры умею читать SD карты, обычные USB флешки, работать как устройство громкой связи. Питаются они обычно от прикуривателя. Или по USB от зарядки.

Покупать такое устройство есть смысл только в том случае, если магнитола в автомобиле без AUX входа и Bluetooth. Если есть AUX, то лучше купить Bluetooth трансмиттер. Но это чисто мое мнение. При таком подключении может быть плохое качество звука, помехи.

Работает это следующим образом:

1. FM-трансмиттер подключается к питанию.
2. Смартфон по Bluetooth, или с помощью кабеля 3.5 mm (AUX) подключается к трансмиттеру.
3. Радио на магнитоле настраивается на FM частоту, которая задана на FM-трансмиттере.
4. Управлять музыкой можно с телефона. Если подключение по BT, то так же кнопками на самом трансмиттере.

В некоторых случаях это единственное решение, которое позволяет слушать музыку в автомобиле с помощью телефона. Речь идет о старых магнитолах и штатных головных устройствах.

Специальный эмулятор для головного устройства

Есть такие устройства, как эмуляторы CD-чейнджера для магнитолы. Это устройство подключается в специальный разъем (на задней панели магнитолы) и позволяет считывать музыку с SD карт, USB накопителей, принимать ее с телефона по AUX, или Bluetooth. А магнитола «думает», что она работает с обычным CD-чейнджером. Все красиво подключается и работает, без колхоза. Подходит для старых штатных автомагнитол.

Подключается он через вход для CD-чейнджера. Или через специальный переходник.

Выводится как правило где-то в бардачок, или в другое удобное месте. Головное устройство определяет его как CD-чейнджер.

Ничего сложного, только будете внимательны при выборе этого устройства. На том же AliExpress их очень много. Обязательно выясните, подойдет ли конкретная модель конкретно для вашего автомобиля. Нужно чтобы совпадали определенные протоколы, которые поддерживает эмулятор и головное устройство. Почитайте отзывы, спросите у продавца, погуглите информацию по модели своего автомобиля.

Apple CarPlay и Android Auto

Ну это лучшее решение на сегодняшний день. Если в вашем автомобиле есть есть поддержка Apple CarPlay и Android Auto, то вы не просто можете слушать музыку со своего Айфона, или смартфона на Android, а выводить на экран головного устройства необходимые приложения: карты, подкасты, аудиокниги, мессенджеры, календарь, телефон. Так же можно использовать голосовой поиск.

Поддержка Apple CarPlay и Android Auto должна быть со стороны штатного головного устройства, или автомагнитолы. Некоторые популярные производители, такие как Gazer, Pioneer, ALPINE, Kenwood, SONY, JVC уже выпустили магнитолы с поддержкой этих функций.

Что касается автомобилей (штатных устройств) , то поддержка Apple CarPlay и Android Auto начала появляться в автомобилях с 2016 года. Но все зависит от марки, модели, комплектации. На данный момент эту функцию поддерживают уже более 500 моделей автомобилей. Много моделей от Audi, BMW, Ford, Honda, Hyundai, Chevrolet, Citroen, Mazda, Mitsubishi, Nissan, Subaru, Skoda, Toyota и другие. Странно, что в этом списке нет Мерседеса.

Полный список поддерживаемых автомобилей указан на сайте https://www.android.com/auto/ и https://www.apple.com/ru/ios/carplay/. Там же можно более подробно ознакомитmся с данными функциями.

• Поддержка со стороны iOS устройств: все iPhone начиная с iPhone 5.
• Поддержка со стороны Android устройств: начиная с Android 5 и до Android 9 нужно установить приложение Android Auto с Google Play. В Android 10 функция Android Auto встроенная в систему.

Телефон к автомобилю подключается по кабелю. На некоторых устройствах есть возможность беспроводного подключения. Ну и насколько я понимаю, возможность беспроводного подключения зависит так же от самого автомобиля (комплектации) . В любом случае, телефон все равно придется ставить на зарядку, так как эта функция будет сильно садить батарею. Разве что в автомобиле есть еще и беспроводная зарядка, тогда вообще можно обойтись без проводов.

Послесловие

Очень сложно в одной статье рассказать о всех возможных решениях, и всех нюансах. По той причине, что есть очень много разных штатных головных устройств и магнитол. Конечно же все они сильно отличаются своим функционалом и возможностями. Я показал в большинстве случаев универсальные решения, которые можно использовать практически со всеми устройствами, и слушать музыку с телефона в любой машине. Так же я рекомендую изучить информацию конкретно о своей магнитоле. Просто наберите ее модель в поиске и почитайте описание на сайтах, посмотрите технические характеристики, видео на Ютубе.

Если вы использует, или знаете какое-то другое решение – обязательно поделитесь им в комментариях. Если что-то не получилось подключить, или не работает, то оставляйте вопросы. Постараюсь подсказать решение.

22

766638

Сергей

Полезное и интересное

Что такое AUX в автомагнитоле и как сделать (подключить) АУКС на кассетном или штатном CD-проигрывателе

Магнитолы

На чтение 9 мин Просмотров 17.1к. Опубликовано 24.11.2018

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

• Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
• Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
• Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
• Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
• Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

• средняя крестовая отвертка;
• нож;
• набор штатных ключей, чтобы извлечь магнитолу;
• перемычка от HDD накопителя компьютера;
• провод от наушников;
• разъем jack 3,5 мм;
• изолента;
• USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

• кабель для левого канала;
• провод правого канала;
• экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

• LCH. Означает левый стереоканал.
• RCH. Правый стереоканал.
• GND. «Земля».

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Все детали устанавливаются в обратной последовательности. Полученный трехжильный провод подводят к штатной магнитоле и выводят в бардачок или салон автомобиля, после чего остается только подключить jack 3,5 мм. Для этого используют паяльник. После окончания процедуры можно подсоединять другие устройства для прослушивания музыки на динамиках авто.

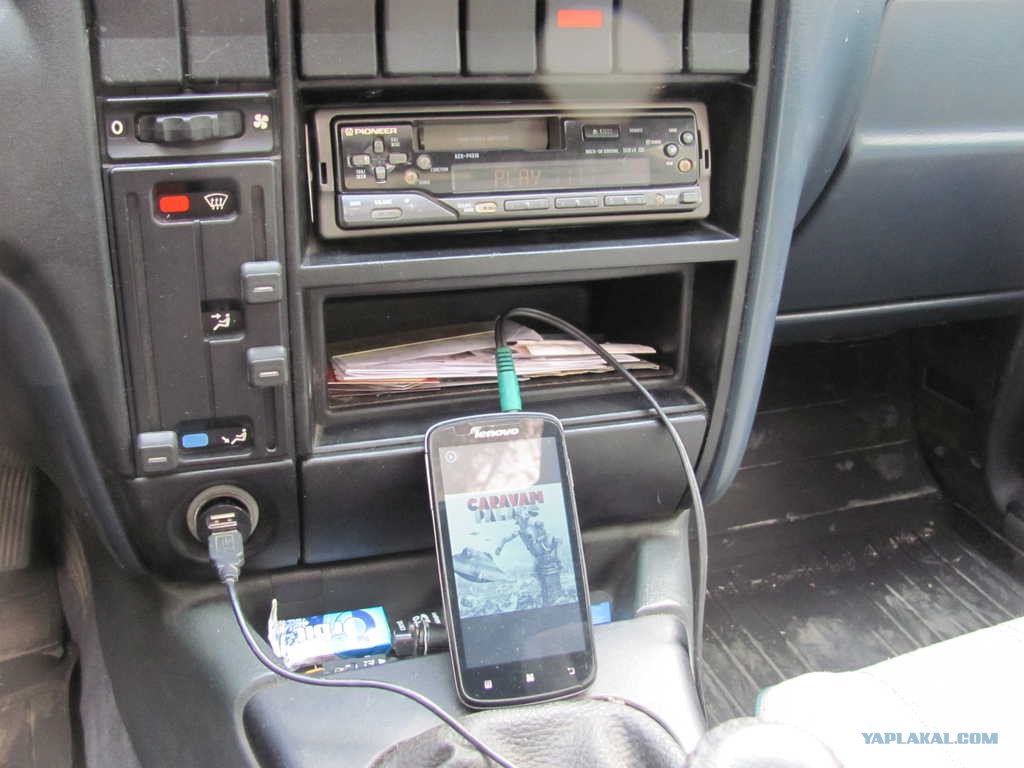

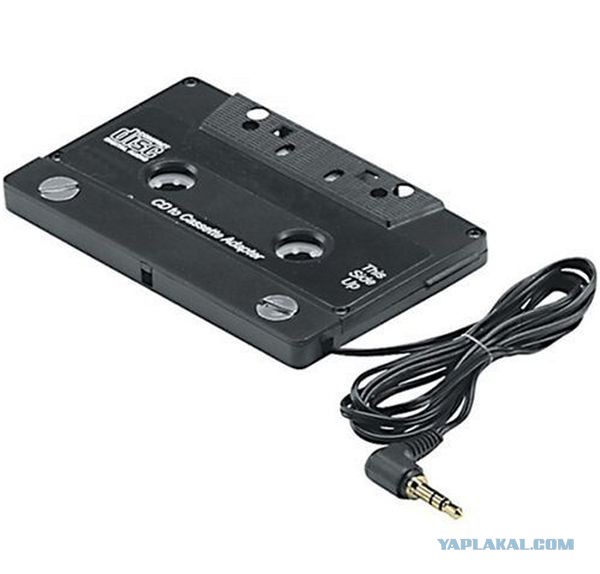

На кассетном проигрывателе

Если в автомобиле устаревший проигрыватель, а владельцу хочется подключить AUX-вход для прослушивания музыки с внешнего устройства, то потребуется сделать гнездо своими руками. Набор инструментов не отличается от других способов установки. Процесс начинается с выкручивания болтов, удерживающих проигрыватель в нише. Затем проигрыватель извлекают и откручивают саморезы с крышки автомагнитолы. После этого становится доступным лентопротяжный механизм кассетного магнитофона.

Устройство крепится на специальные защелки металлической отделки. Подключение AUX-входа в старую магнитолу делается как с извлечением механизма, так с оставлением конструкции на месте. Это зависит, будет ли устройство мешать добираться до регулятора громкости. Затем из проигрывателя извлекают трехконтактный регулятор звука. К нему требуется припаять 3 провода:

• общий;
• для левого канала;
• для правого стереоканала.

Чтобы изолировать эти места, необходимо поместить провода в термоусадку. Затем магнитофон собирают и устанавливают в нишу. Теперь следует присоединить AUX в кассетную магнитолу и вывести в бардачок. Для этого припаивается разъем 3,5 мм. В кассетной магнитоле после этого нельзя будет вставлять для прослушивания кассеты, т.к. оно будет использовано для провода входа AUX.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

• Провода для магнитолы
• Переходник на автомагнитолу
• Как разблокировать автомагнитолу
• Как подключить телефон к кассетной магнитоле
• Как подключить флешку через aux в машине

Aux Вместо Кассетника В Магнитоле

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Поделиться

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

Сообщения

Затворы прикрыты 10кОм. Дело в одностороннем насыщении транса и последующим бахом. Вопрос что в это время защита делала.

Ну правильно, фольгой то можно хоть 500 намотать.
Нельзя же делать выводы не зная что за устройство на том конце

Хороший вопрос про паразитную емкость. Какая же там емкость? Конденсатор, образованный ребрами провода, прилегающими друг к другу? Тогда это площадь не более 0,004х0,12х2= 0,00096 м2. Если считать что витки квадратные, прилегают друг к другу всей площадью, диэлектрическая проницаемость лака 6. Тогда емкость составляет 255 пФ. Это все с допущениями и большим запасом. Это мизер. Индуктивность 2 мкГн. При оценке всегда надо брать во внимание площадь, разность потенциалов между витками, частоту, а так же отношение тока и напряжения. Если даже представить что каждый проводник в скрутке имеет еще и емкость относительно других, хотя потенциал их поверхностей должен быть одинаковым для всех, если по каждому течет одинаковый ток, все равно, эта емкость разряжается 2 раза за период и отдает свою энергию. Это не те потери, которые можно интерполировать в омические. Бред полный

потомушта скрутка проводников в кабеле соответствует понятию литцендрат, а то шо ты называешь литцендратом это рукожопие из кучи проводов к литцендрату не имеющие никакого отношения.

Скоро готовое устройство появится в продаже на Али.

ТПП. Опознавать его нечего. Подавайте питание с ЛАТРа измеряйте токи и напряжения. Стройте график ВАХ и все узнаете.
